光伏发电系统通过逆变器将直流电转换成交流电后并网，而基于可关断晶闸管和斩波技术的逆变器会产生谐波。由该配电变压器处监测到的谐波数据可知，该配电台区谐波电流、谐波含有率与畸变数据呈现特征谐波数值较大的特点；3次谐波电流超出注入公共连接点允许值，谐波含有率与总畸变最大值未超标。
    基于上述监测数据，小型光伏并网系统对10kV配电台区的影响主要体现在潮流变化、功率因数、电压不平衡度以及谐波数据。

    2 光伏电池模型
    在MATLAB/Simulink中建立光伏电池仿真模型需忽略光伏元件并联电阻，将光伏电池并联电阻等效为无穷大，光伏电池组件间的串联电阻等效为一个串联电阻，所有的单相光伏系统数学模型可等效为一个光伏组件数学模型。

    式中，I0为反向饱和电流；q为电荷，取1. 6× 10-19 C； n为二极管参数，取1～5； k为玻尔兹曼常数；T为绝对温度；Rs为光伏电池串联电阻；Rsh为分流电阻。基于模型建立的简化步骤，式（1）可简化为光伏电池实用表达式：

    当光照强度S、电池温度T发生变化时，新状态下各参数估算如下：

     式中，Isc为短路电流；Im为最大功率点电流；Voc为开路电压；Vm为最大功率点电压；系数a=2.5×10-3°C、b=

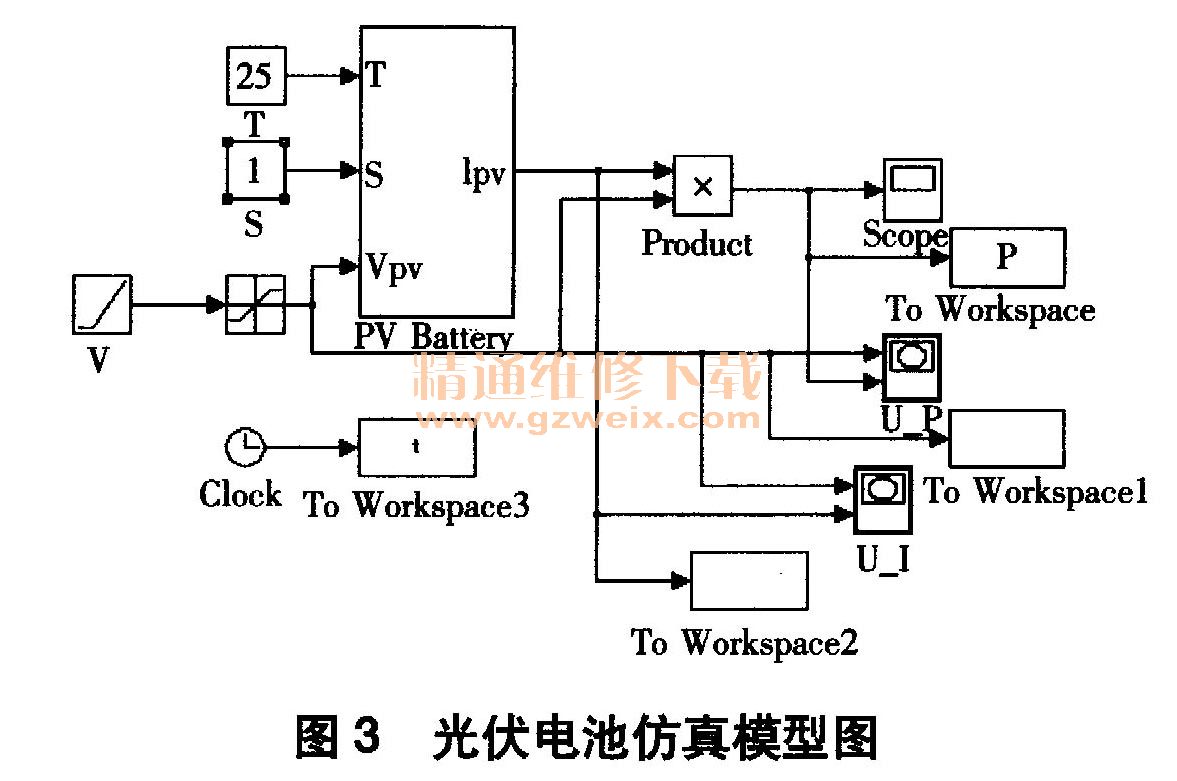

5 、c=2. 88×10-3 0C。基于光伏电池的数学模型建立的仿真模型如图3所示。

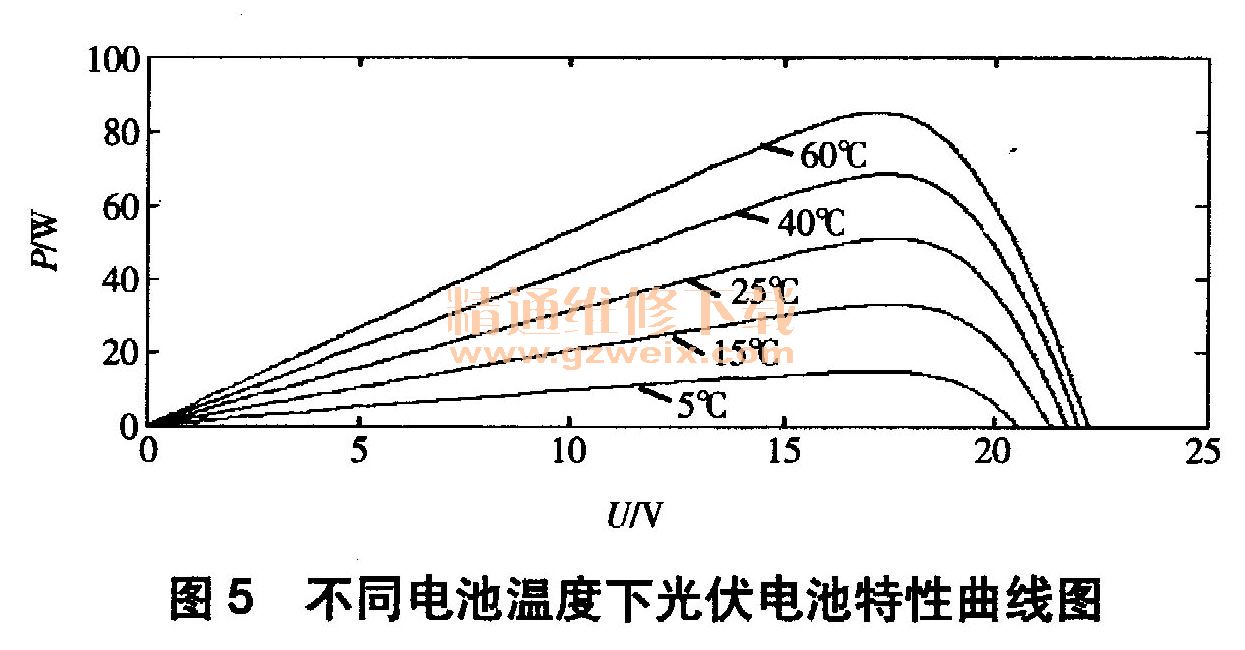

    不同光照强度与电池温度下的光伏电池电流一电压、功率特性曲线如图4、图5所示。根据仿真模型可在确定Isc 、I.、V..、V‑等基本参数后得到不同光照强度与电池温度下的光伏电池特性曲线，该特性曲线可用于光伏并网数据分析。
