3 单相光伏发电系统模型建立与分析

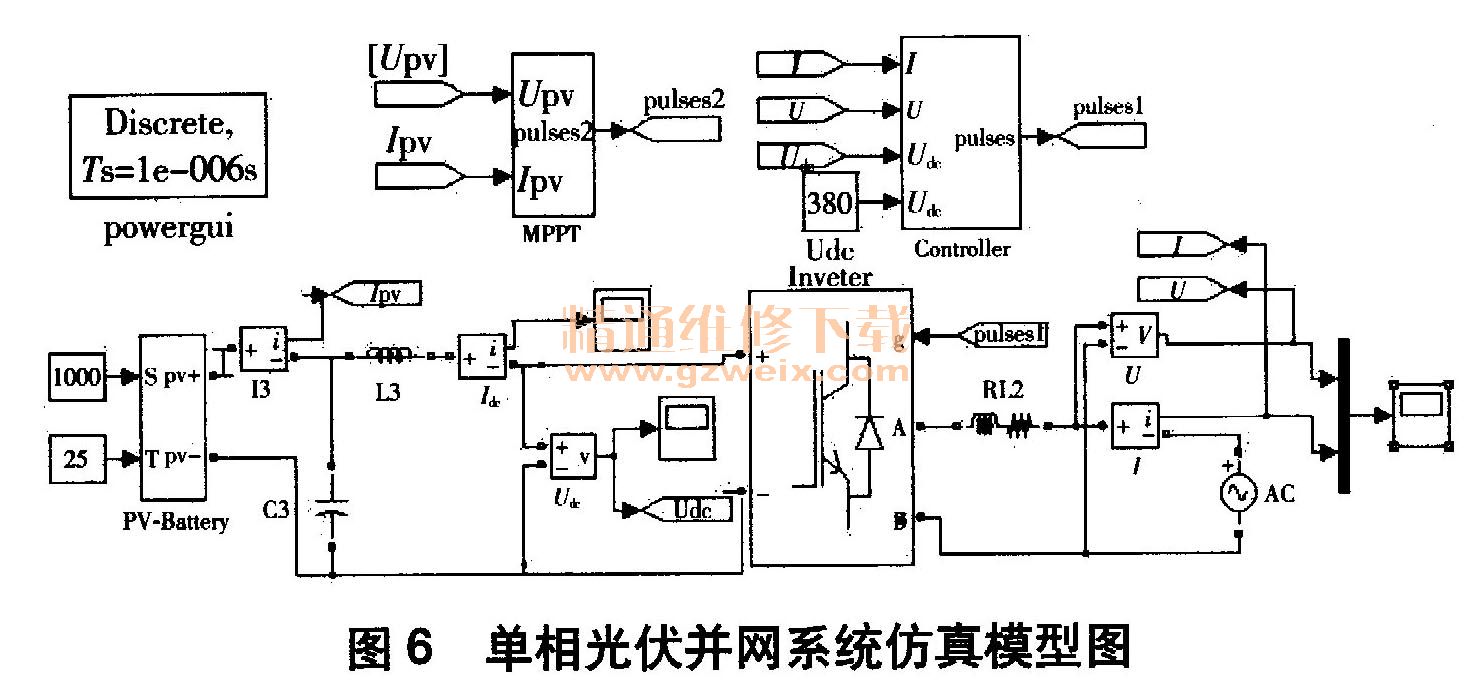

    目前，居民用户安装使用的光伏发电系统均为单相并网方式。单相两级光伏系统的第一级为Boost升压，第二级为逆变器，其控制器包括电路控制与逆变器控制。系统采用Boost电路通过调节占空比改变电池输出电压来实现MPPT控制，逆变器采用SPWM电流跟踪方式: SP-WM电流跟踪特性与比例一积分参数有关，该控制方式输出电流谐波含量小，可实现光伏系统并网后与电网电压同频同相。单相光伏并网系统仿真模型如图6所示。

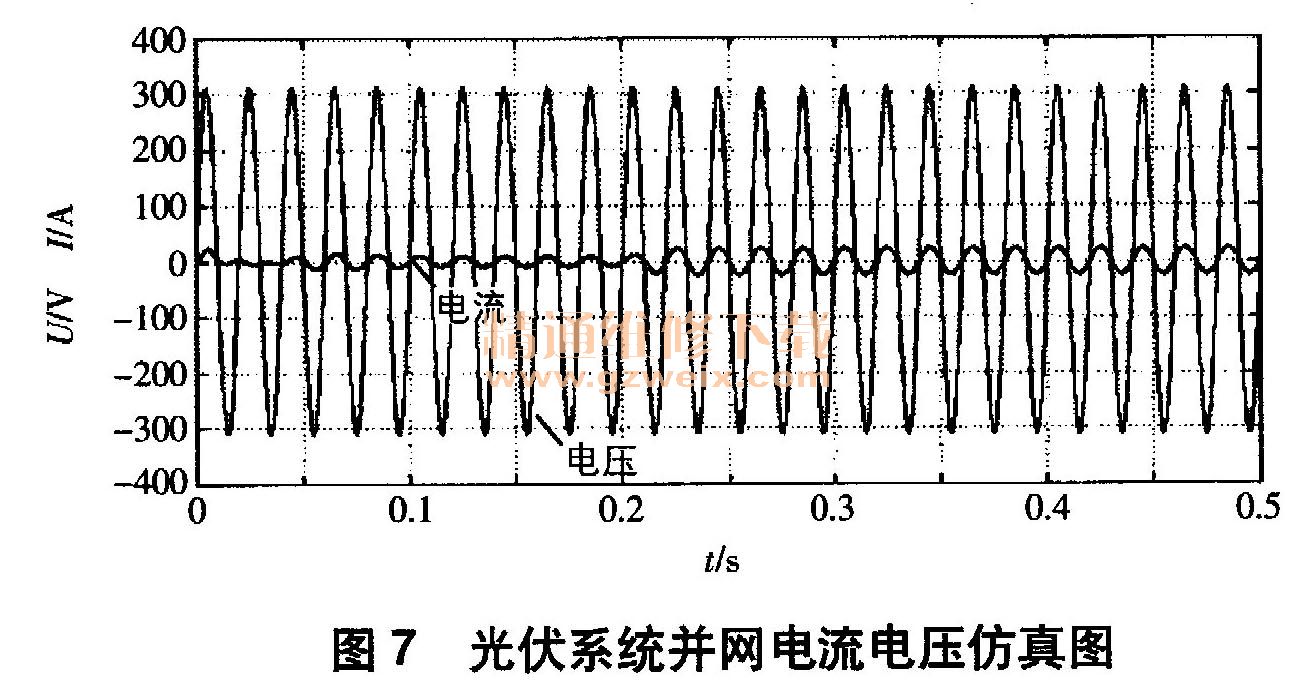

    当光照强度与电池温度同时变化时，单相光伏并网系统仿真结果如图7、图8所示。

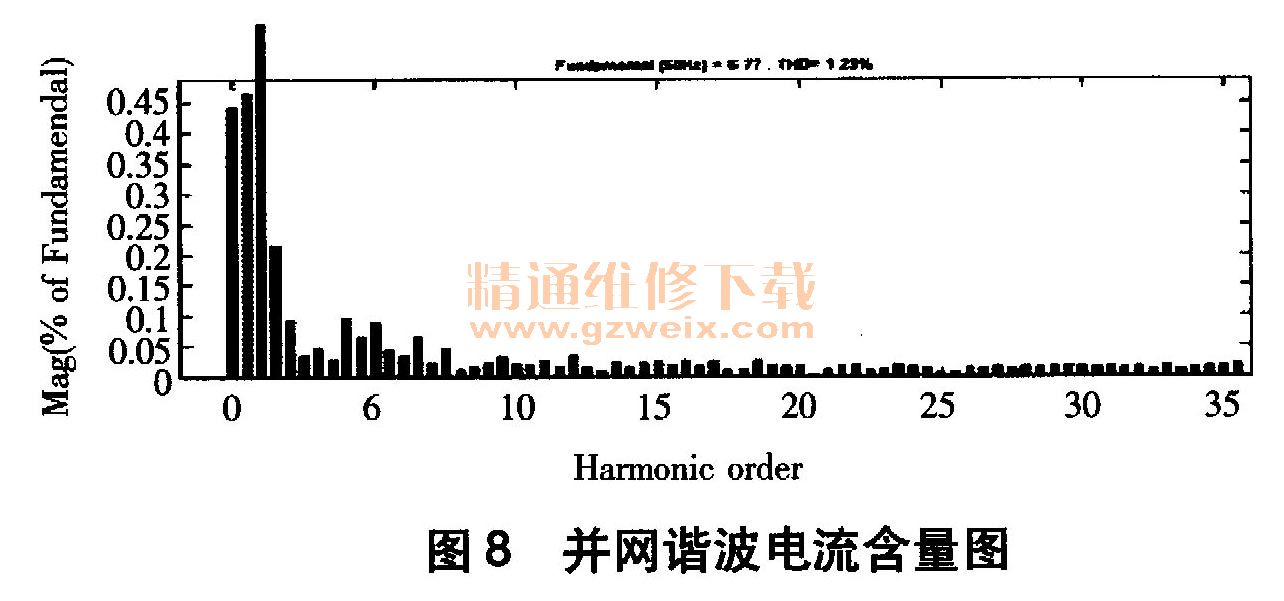

    由图7、图8可知，光伏系统电池温度在17. 8～23℃变化，光照强度在0. 2s时由500W/m2上升到1 200W/M2；单相光伏并网发电系统MPPT控制稳定，并网电流与电压保持同频同相，谐波电流含量THD= 1. 23%，符合GB/T 14549-1993《电能质量公用电网谐波》关于公共电网谐波电压（相电压）限值的规定。

    4 结束语
    单相并网光伏发电系统具有安装与使用方便的优点，居民用户可在满足自己用电的情况下将富余电量反馈电网，而在用电高峰期从电网吸收缺额电量，实现光伏与电网的互补。由于传统配电台区缺乏针对光伏并网系统的控制设备，因此潮流变化时功率因数降低、谐波含有率升高，对电网和用户造成不利影响。本文针对单相光伏并网系统对配电网产生的电能质量问题，在分析已有采集数据的基础上，在MATLAB环境下建立了光伏电池与单相光伏系统并网模型，通过采用MPPT与逆变器SPWM电流跟踪控制，实现了在光照强度与电池温度变化时并网电流电压稳定与同频同相，并网谐波电流达到国标要求，对传统配电网光伏接入与改造提供了理论依据，有利于今后逐步推广居民单相光伏并网系统。
