摘要：本文针对变电站老旧监控系统改造中存在的问题，探讨改造项目的验收流程和注意事项，并提出改造项目规范化、安全管理措施，以期提高变电站监控系统的安全运行水平。

    随着计算机技术在电力系统监控中运用的日臻成熟，为适应技术发展、便于运维、保证电网安全稳定运行，升级改造老旧变电站监控系统是必然的选择。然而，老旧变电站二次回路已经历过不同阶段的多次施工和改造，给监控系统改造升级后的验收增加了大量不安全因素，因此本文对监控系统改造验收进行归纳优化，以期提高变电站监控系统的安全运行水平。

    1 变电站监控改造方案

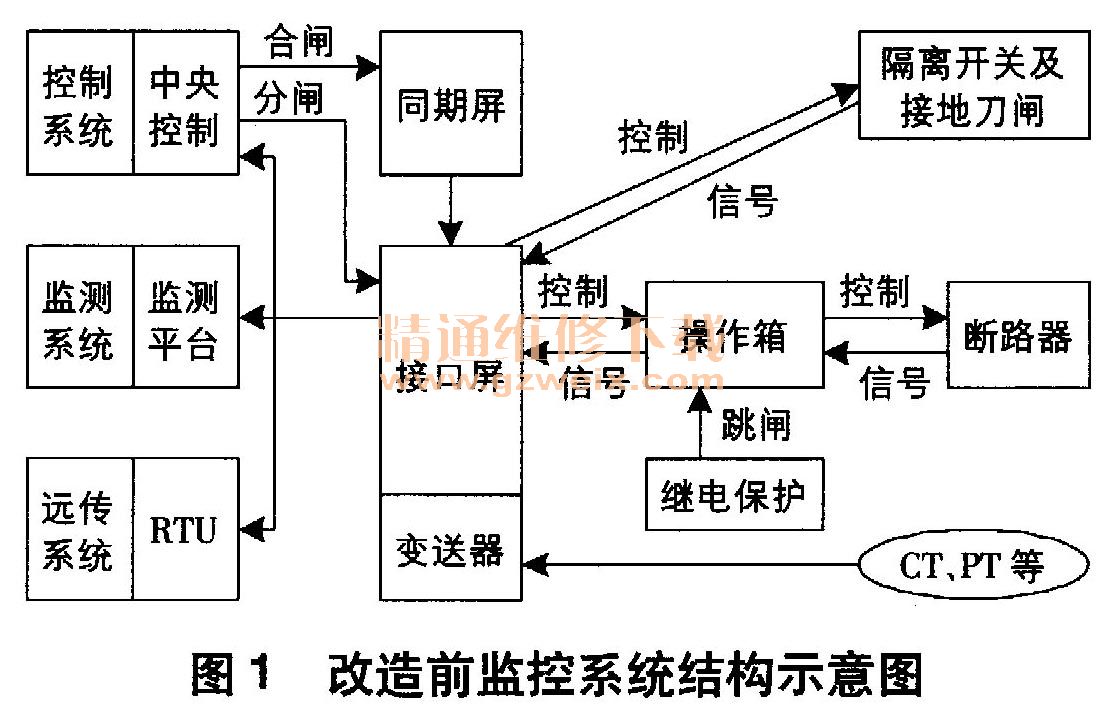

    500kV梧州变电站原监控系统采用集中控制方式。信息采集为二次采集方式，需利用接口屏内配置的大量中间继电器和变送器作为中间转换环节与户外设备联接。控制操作通过主控室的中央控制屏实现，并采用大量继电器完成同期电压切换及隔离开关防误闭锁。系统结构如图1所示。

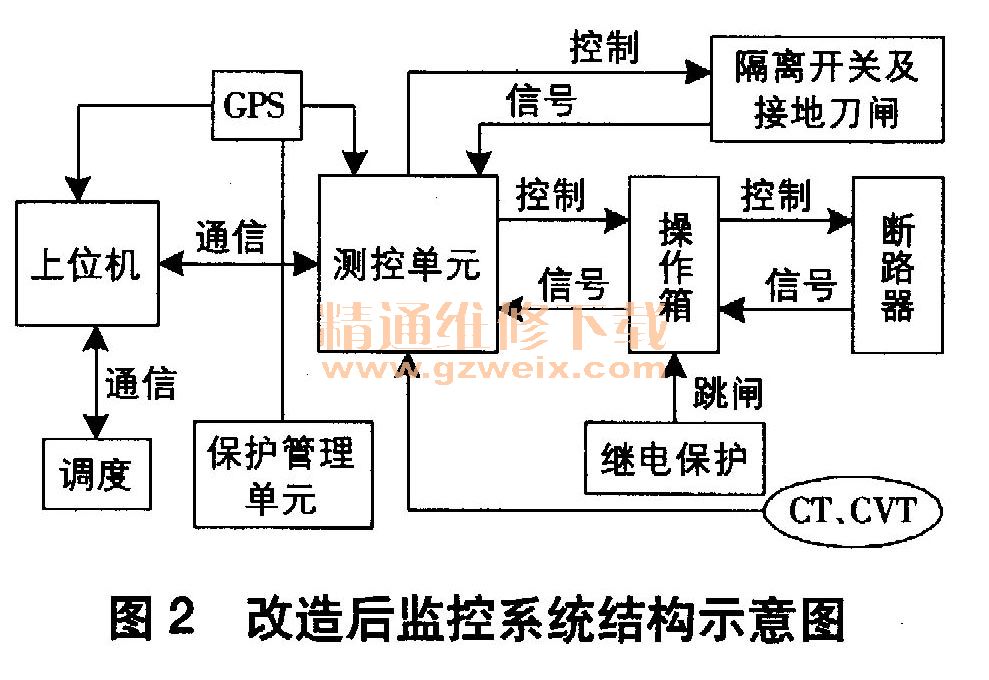

    改造后，将取消中央控制屏及接口屏，采用分层分布式系统结构—站控层（包括操作员站、系统维护工作站、五防工作站等）和间隔层（包括测控单元等），监控功能直接接入测控屏，由110V强电控制。改造后的系统结构如图2所示。

    2 验收过程的注意事项
    项目验收是电力工程项目安全的最后保证，而验收计划及流程的规范性、衔接流畅性对项目验收质量具有深远影响。结合电网工程的性质，验收过程需要注意以下几点。
   （1）验收中如果忽略了对验收审批文件、验收标准规范等支撑文件的准备，那么验收将失去合法合规的说服力。
   （2）如果验收进度控制没有针对项目完成率的现场监督体系和进度滞后的预警机制，那么在进度落后时可能不能有效管控项目进度，造成工期拖延问题。
   （3）竣工交付制度流程不清，可能导致交付衔接中工作不完善、资料文档遗漏，影响正常的投产运营。

    3 主体验收优化
    在完成相关验收手续审批及规范性文件准备的前提下，对工程的主体验收内容进行总结提炼。
    3.1测控装置单机验收
    测控装置单机验收即对测控装置功能进行检查。首先检查测控装置回路绝缘，若绝缘正常则接入正式直流电源及遥信电源；其次检查版本是否符合要求；随后通人交流量检查采样准确度是否满足要求；最后整定调度下发的定值单并检查其同期逻辑功能是否正确。
