3 改进方法
   （1）方法一，不改变二次回路，通过修改定值来完盖
    ①母差保护定值由调度统一下达管理，不宜对定值作修改申请。
    ②发变组断路器失灵保护t：时间整定范围为0. 1～100s，同时电量判据P1是固定逻辑，无法退出。
    综上考虑，通过定值的修改无法完成原发变组断路器失灵保护的完善工作。
   （2）方法二，通过二次回路和定值修改来完善。
    ①退出发变组保护屏侧的发变组断路器失灵保护。
    ②将原发变组保护屏的电量动作K1信号直接送至母差保护屏，作为母差失灵保护电量动作K2信号的开人。

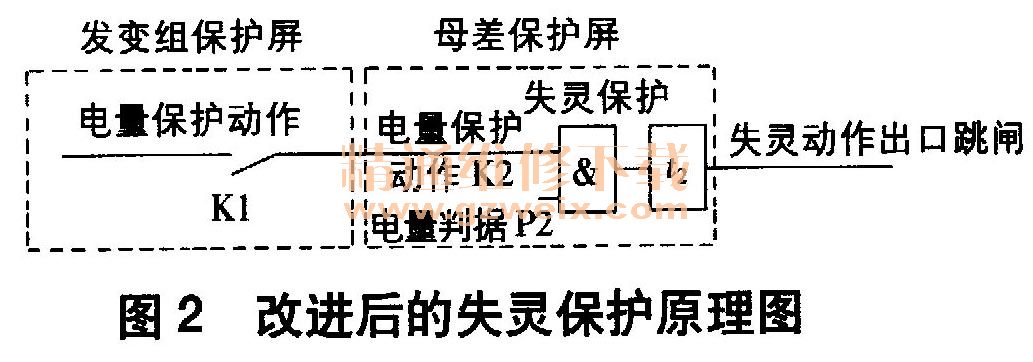

    改进后的220kV发变组断路器失灵保护简化原理如图2所示。当发变组电量保护动作跳开发变组高压侧断路器的同时，开出K1电量保护动作接点至母差保护的保护动作信号的开人。若发变组高压侧断路器成功跳开，则K1接点返回；若发变组高压侧断路器因故拒动，则K1不能返回，同时电量判据P2一直动作，经t2延时后失灵动作出口，跳开与本发变组高压侧断路器挂于同一母线的相邻断路器，把故障进行隔离。

    方法二与原失灵保护串联设计相比：发变组保护和母差保护均采用双套保护配置，发变组保护I套对应母差保护I套，发变组保护II套对应母差保护II套，各套接入不同绕组TA，可靠性高；现代微机保护工艺成熟，继电器接点粘合情况较少发生，即使发生接点粘合导致Kl一直动作，母差保护的电量判据P2也会在断路器成功跳开并切除故障后自动返回，而且母差保护还判别发变组解除复压闭锁接点的开人，所以同时出现以上情况而造成误动的可能性低。

    4 结束语
    经过调试确认，该电厂改造后的发变组断路器失灵保护功能正确。该电厂出现的发变组断路器失灵配置存在的不足有一定隐蔽性，若调试阶段未能发现，在设备的日后运行中，一旦发生故障就可能对系统造成影响。本次发现的问题和提出的改进方法，可作为设计、调试和整定计算相关单位的参考。
