基于PSO算法的IEEEAC5A励磁系统对电力系统电压稳定性的影响关

来源：电工技术作者：佚名 2016-09-02 08:01:43

    3 励磁控制系统对电力系统电压稳定性的影响
为分析励磁控制系统对电力系统稳定性的影响ETSDAC建立3机9节点系统模型，如图4所示。仿真的扰动形式为有功功率大小为1p. u．的冲击负荷，130s时刻加在BUST处，持续时间为0. 1s。

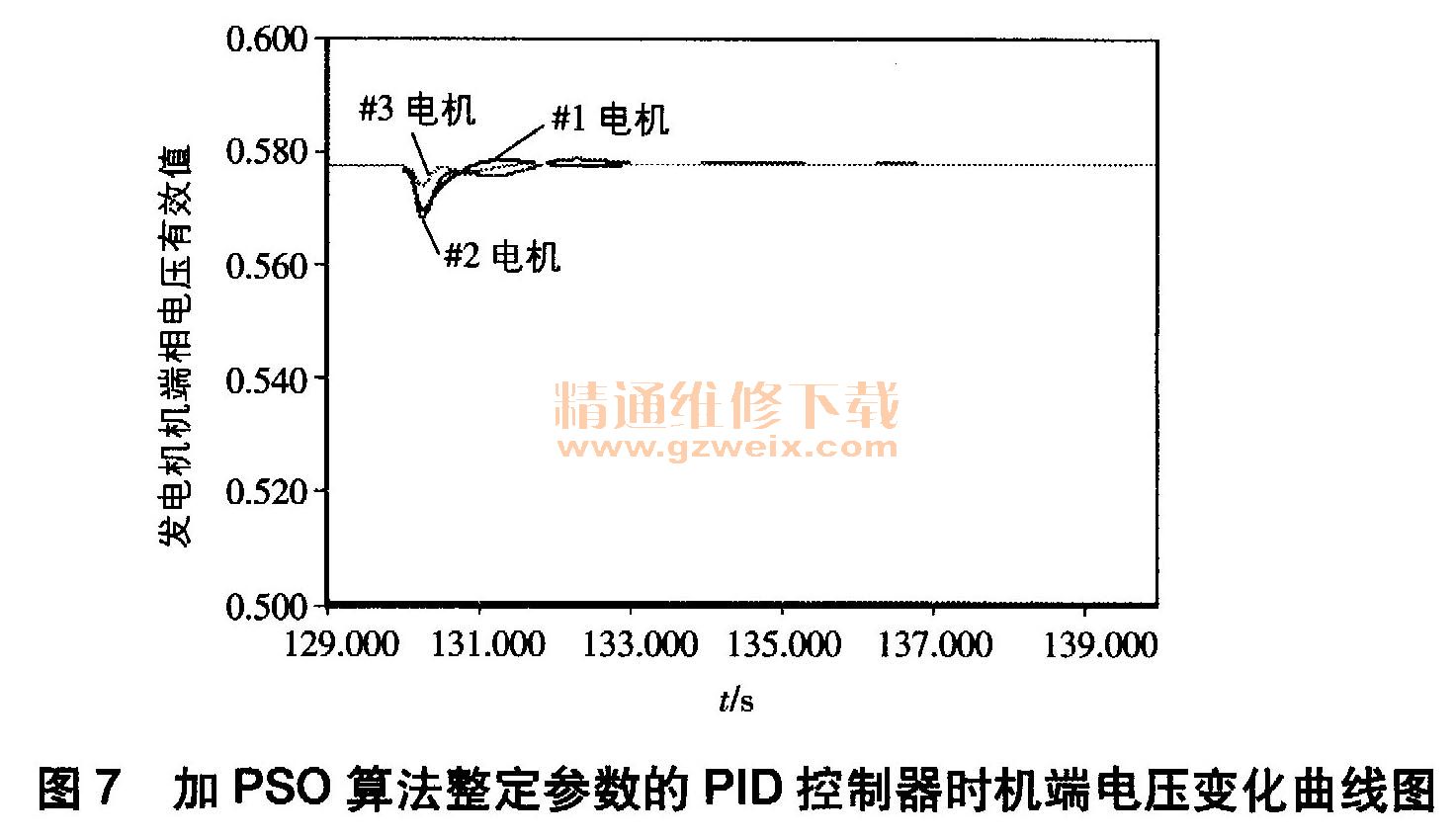

    鉴于软件特点，选择的输出为发电机机端A相电压的有效值。图5为未加PID控制器时的发电机机端电压变化曲线；图6为加常规方法整定参数的PID控制器时机端电压的变化曲线；图7为加PSO算法整定参数的PID控制器时机端电压的变化曲线。图5～图7的纵坐标是发电机机端相电压有效值的标么值。

    对比在励磁系统添加PID控制器前后的仿真结果可知，添加PID控制器后机端电压的波动明显减小，达到稳定系统电压的目的。对比不同方法整定PID参数时的PID控制器仿真结果可知，采用PSO算法整定PID控制器参数时，控制器对电压稳定的控制效果更好。采用PSO算法整定PID控制器参数时，以输出偏差积分最小为原则，其目标函数明确，得到的参数更能满足控制要求。
