摘要：为保护晶闸管，换流阀中设置了反向恢复保护触发功能，但目前实际工程中并没有将反向恢复保护触发的具体位置和时刻信息上传后台，不利于相关故障问题的分析。以LTT换流阀为例，介绍反向恢复保护触发信号的检测方法，给出阀控系统中处理反向恢复保护触发信号的程序设计思路。

    0 引言
    换流阀是高压直流输电的核心设备，其稳定可靠运行对整个系统有着至关重要的作用。换流阀的核心元器件是晶闸管，通常单个工程就需要数以千计的晶闸管。晶闸管造价高昂、功能重要，因而对晶闸管的保护十分必要。晶闸管在熄灭过程（即反向恢复过程）中，如果突然承受正向电压，可能会出现局部导通产生局部过热从而遭受破坏的情况。为避免这种情况的发生，设置了反向恢复保护触发功能，该功能向晶闸管发触发脉冲使之均匀导通。
    目前，高压直流输电工程中换流阀反向恢复保护触发所对应的具体位置和时刻等信息都没有上送后台。若同一时刻某个桥臂的整个单阀同时发生反向恢复保护触发，则可能换相失败。然而，目前运行人员无法知道产生反向恢复保护触发的具体位置和时刻，不能进行相关问题分析，因此有必要将反向恢复期内保护触发信号的相关状态上送后台供运行人员使用分析。目前，换流阀分为以光控晶闸管LTT为核心器件的LTT换流阀和以电控晶闸管ETT为核心器件的ETT换流阀。本文以LTT换流阀为例，分析反向恢复保护触发信号上送后台的方法。

    1 换流阀组件电气原理简介

    1.1换流阀组件的构成
    每个LTT换流阀组件包括左右两个阀段，每个阀段的结构和工作原理完全相同，这里以右阀段为例进行说明，右阀段电气原理如图1所示。每个阀段主要包括晶闸管V1～V15、TVM板A1～A15、RPU板A101、均压电容C101、MSC A100等元器件。

    MSc称为多模星形藕合器或光分配器，它能对进入其内的光脉冲信号进行均匀分配。任一进入光输入通道的光经MSc均匀分配后均能从任一光输出通道发出，反之亦然。每个MSc对应两排光通道：5个光输入通道（对应“in 12～16”）和16个光输出通道（对应“out 1～16”）。
    阀控系统VBE下发三路触发脉冲从“in 14～16”进入MSc，经MSc均匀混合分配后，从“out 1～16”发出，最多可同时触发15级晶闸管（对应“out 1～15”），剩余一路光输出通道“out 16”可返回触发信号给VBE；同时TVM板“A1～15”也将其检测到的晶闸管状态信息以光脉冲信号形式返回给VBE，供VBE进行相关逻辑运算。

    1.2换流阀正常运行时的逻辑时序

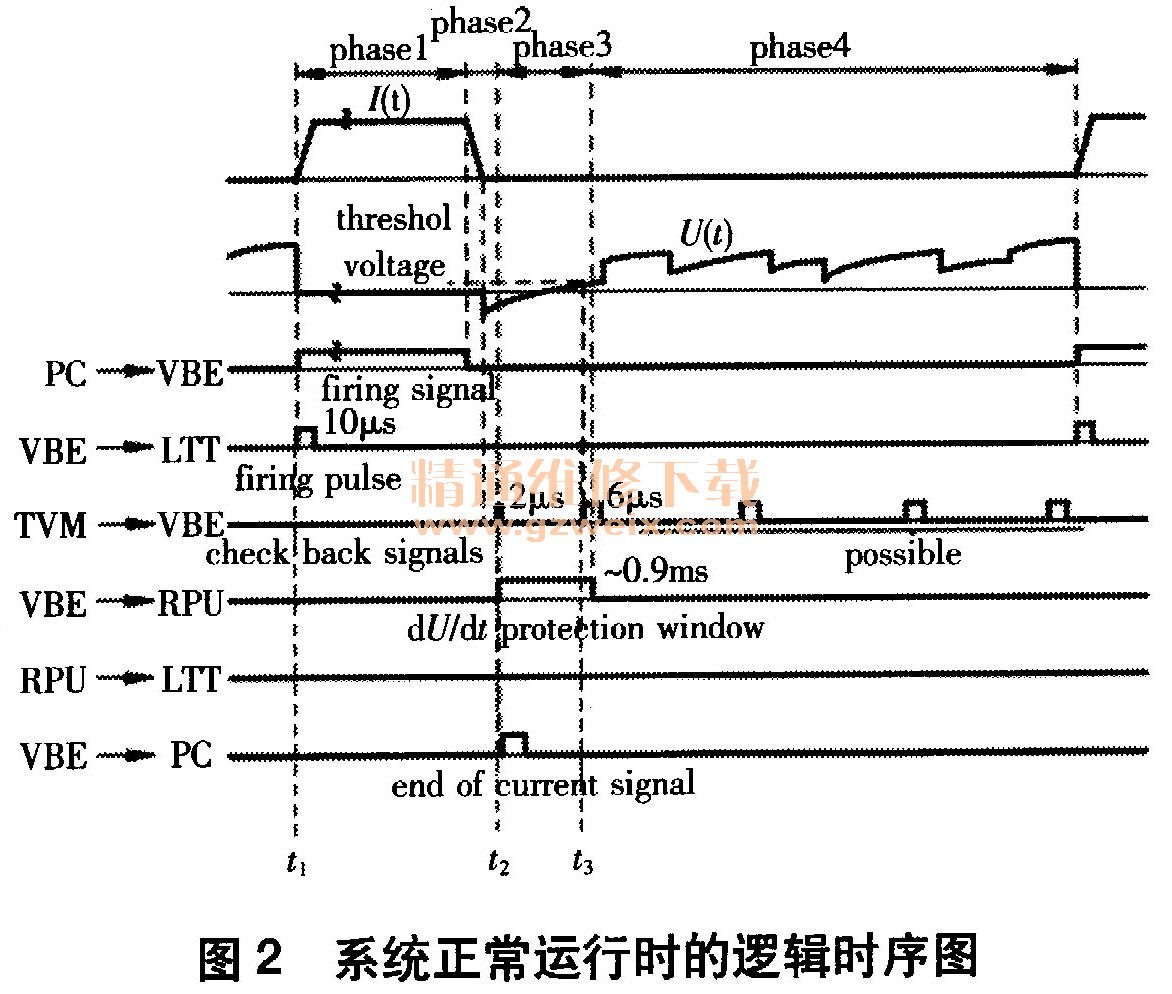

    换流阀晶闸管的触发受控制系统控制，涉及到极控系统PC、阀控系统VBE、换流阀阀组件上的器件TVM板、RPU板和光控晶闸管LTT，它们间的逻辑时序如图2所示。

    在t1时刻，极控系统PC给阀控系统VBE下发触发控制信号“firing signal”，在晶闸管正向电压已建立的情况下，VBE检测到“firing signal”信号的上升沿后立即下发脉宽为10μs的触发脉冲“firing pulse”到MSc，去触发晶闸管LTT。在t2时刻，TVM板检测到晶闸管两端的电压低于一150V，发一个脉宽为2μs的负向电压建立信号给VBE、VBE据此判断晶闸管已开始处于反向恢复期并给RPU一个从t2时刻开始的RPU反向恢复保护使能信号，该信号脉宽为900t、s（du/dt protection window）；在t2时刻，VBE同时产生一个电流过零信号“end of current sig-nal”发送给极控系统PC参与触发角的计算。在t3时刻，TVM板检测到晶闸管两端电压高于70V，给VBE返回一个脉宽为6μs的正向电压建立信号，该信号表示晶闸管已具备触发条件，只要VBE接收到极控系统PC发来的触发控制信号即可触发。
