3 实例分析

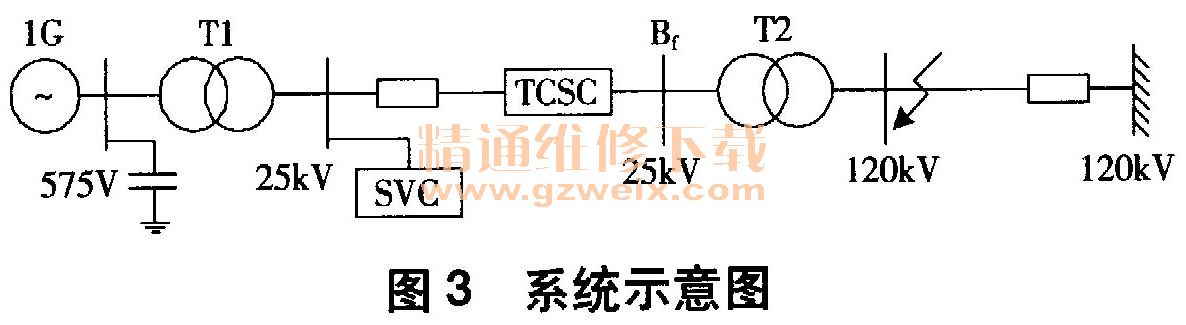

    本文以6台l. 5MVA的恒速异步风力发电机为例进行分析。6台1. 5MVA的风力发电机组的总容量为9MW、机端并联电容器，一通过一次升压变压器升到25kV，经25km输送线路后，再经二次升压变压器升到120kV后送入电网，如图3所示。

    3.1 SVC的补偿作用
    由于风速不稳定，因此风力发电机的有功输出随着风速的上升而增加，所需无功功率也随之增加。未投入SVC时，风力发电机因机端电压下降而脱网运行，造成供电质量下降，影响用户的正常用电。在25kV母线上投入SVC进行无功补偿，当风速上升时，可将母线电压维持在24. 5kV左右，保证风力发电机不脱网运行。
    3. 2 SVC和FCL联合对短路故障的作用
    当SVC和可控串补故障限流器共同作用于风电场时，可改善风电电压稳定性问题。正常情况下，SVC调节系统的无功功率，维持电网电压稳定；而可控串补故障限流器在串补模式下可提高传输功率、控制系统潮流流动、抑制系统振荡、提高系统稳定性。当系统发生短路时，SVC辛卜给大量无功功率以调节电网电压，可控串补故障限流器切换到限流器状态以限制短路电流，使母线电压不至于降得太低。两者联合作用能保持电压稳定。
    如图3所示，机组通过两次升压到l20kV后送入电网，SVC并联于25kV母线上，可控串补故障限流器串联于25kV的25km输电线路上。在风电场输电线路的120kV传输线上发生短路故障时，前5s风力发电机达到稳定，在第5s发生短路故障，0. 1 s后故障消除。通过在线数据分析可知，对于电压而言，风电场在起机阶段，在无补偿情况下，风电机组起机过程慢，耗时1. 3s左右；仅有SVC补偿下稍好，耗时1s左右；SVC和FCL共同补偿下，耗时0.5s左右。第5s发生短路故障时，无补偿情况下，故障母线电压将为0. 58p. u，并且不能回到额定值；仅有SVC补偿，母线电压回升可达0.8p. u，但不能回到额定值；当SVC和FCL共同补偿时，风电场母线电压迅速回到额定值，并保持在额定值附近。

    4 结束语
    随着电力电子技术、材料和控制技术的发展，FACTS器件已广泛应用在电力系统中，越来越多的系统故障潮流需要FACTS的加入。只要SVC的容量选择准确就可保证短路故障发生时不需要切机，同时FCL可限制短路电流，避免机端电压下降过低，两种器件的联合应用在电力系统中有着重大的意义。
