摘要:本文介绍静止无功补偿器和故障限流器的工作原理,以恒速异步风力发电为例阐述二者在维持系统电压稳定方面发挥的作用。
随着风电装机容量的不断增大和风电技术的快速发展,风电并网在带来经济效益的同时也对电网的安全稳定运行产生诸多不利影响。目前,风电场越来越多地以大规模、集中式接入到电网中,对电网线路中传输的有功/无功的大小和方向、系统损耗等产生影响,进而影响到电网电压稳定性。FACTS器件具有增强输电线路输送能力、维持系统电压等优点,同时不需要高频率的机械开关,对节省能源有重要的意义。FACTS器件根据安装类型分为串联型、并联型、串联一串联组合型、并联一并联组合型,本文就恒速异步风电发电机场数据来分析FACTS器件在电力系统中的作用。
1 静止无功补偿器
静止无功补偿器(SVC)发展比较成熟,目前广泛应用于国内外动态电压调节设备。Svc构成元件目前分为晶闸管开断电抗器(TSR)、饱和电抗器(SR)、换流环流器(SC-CC/LCC、晶闸管控制变压器(TCT)、晶闸管控制电抗器(TCR)、晶闸管控制电容器(TSC。本文将介绍由晶闸管控制电抗TCR和晶闸管控制多组电容器TSC组成的Svc,原理如图1所示。TCR利用晶闸管调节电感电抗,根据电网电压需求吸收无功功率,抑制过电压的形成。TSC是根据电力系统的需求选择投入电容器组数,可向电力系统注入无功功率。TCR和TSC共同作用,既可吸收无功功率,也可注入无功功率,可用于无功补偿、维持系统电压稳定。
SVC电抗微分方程为:
Svc与电力系统形成闭环系统,电压调节器是Svc调节电压的核心控制器,作用是处理系统电压,根据系统电压变量产生调节无功功率输出的信号。
2 .故障限流器

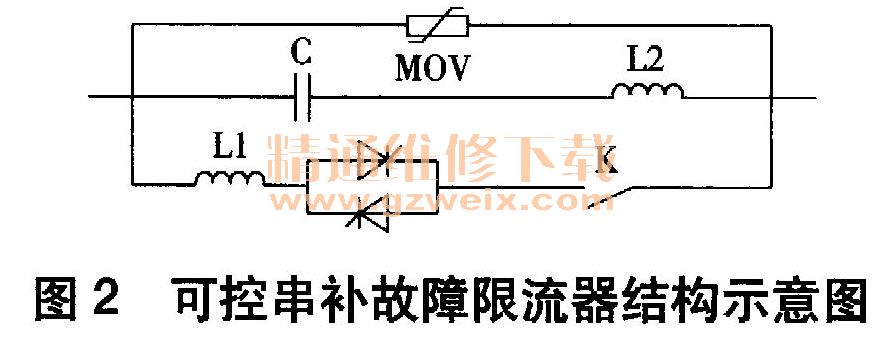

故障限流器(FCL)是目前限制故障短路电流的重要手段。故障限流器串联在电网上,通过改变自身阻抗来限制短路电流。目前,故障限流器的类型有超导限流器、固态限流器、磁性限流器、可控串补故障限流器等。其中,可控串补故障限流器结构如图2所示。
可控串补故障限流器由电感L1和L2、电容C、开关K、晶闸管开关、MOV(金属氧化物限压器)组成。正常运行时,开关K闭合,电感L2不投入运行,通过调节晶闸管的触发角来对系统潮流进行控制,减轻系统振荡。当线路发生短路时,开关K断开,电感L2投入运行,调节晶闸管触发角使故障限流器的阻抗呈感性,从而对系统短路电流进行限制。
