2 系统设计
2.1系统网络拓扑

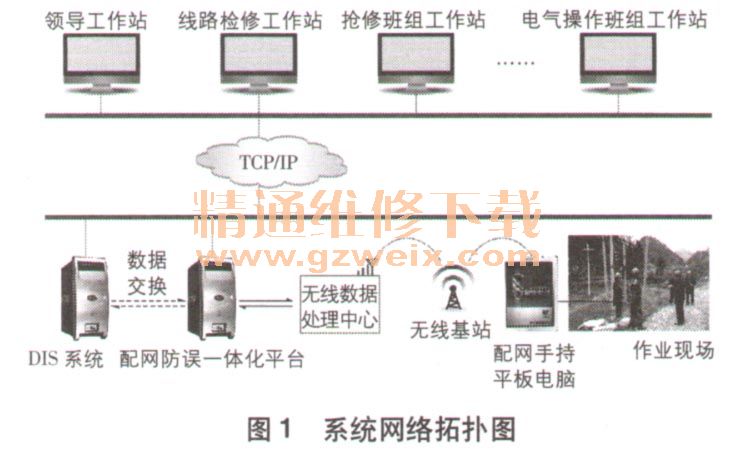

配网防误系统管理一体化平台包括一体化平台客户端软件、服务器软件（包含应用服务和Web服务软件）、数据通信软件、现场作业手持平板电脑（含应用软件）、无线通信数据处理中心和DIS系统服务接口软件等。系统的网络拓扑图如图1所示。
2.2系统架构设计

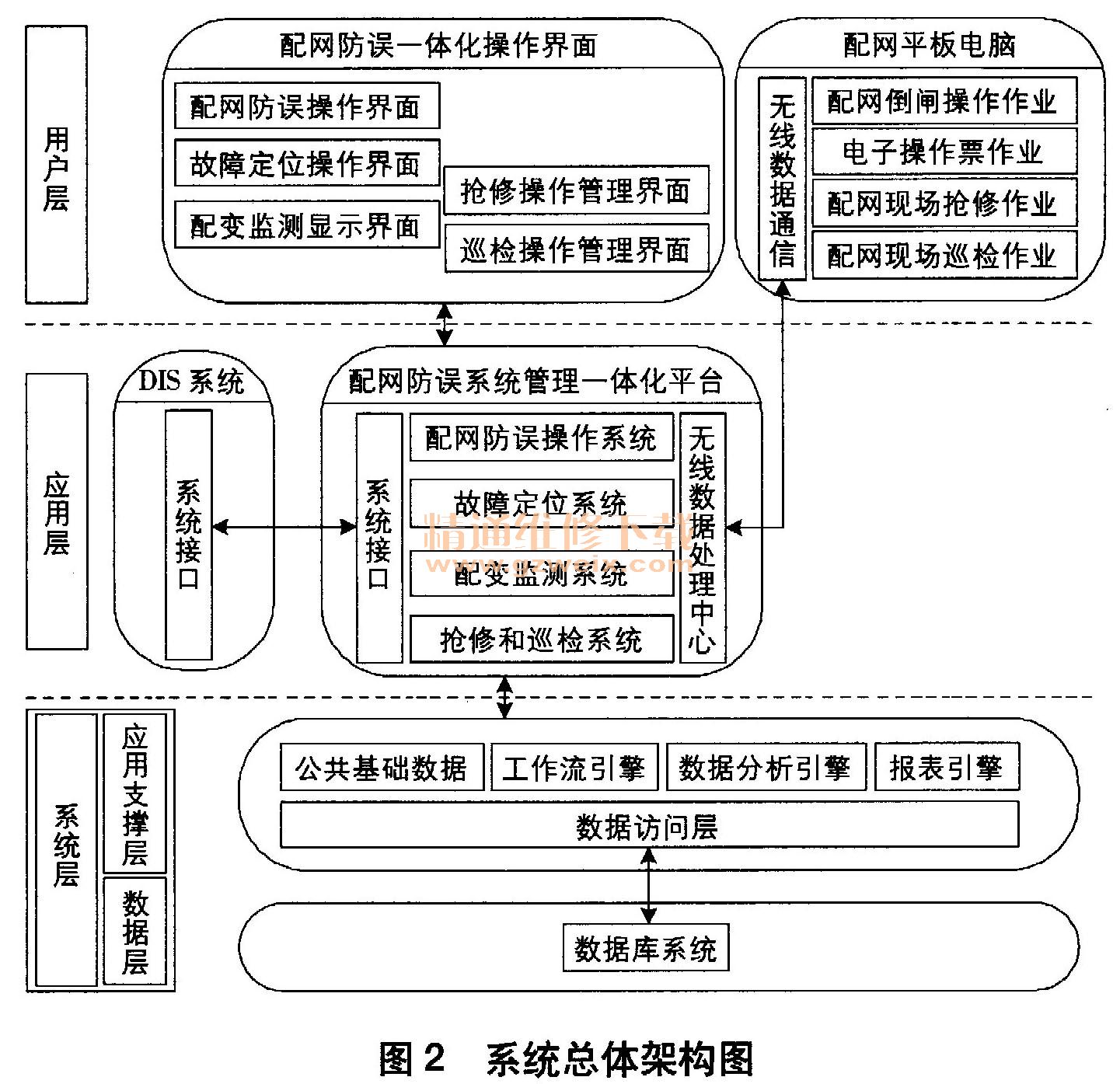

系统提供一个统一的操作界面、用户和权限管理平台，通过客户端软件可使用平台的所有功能，通过IE通用浏览器可使用平台的部分功能。系统主要分为系统层（包含数据层和应用支撑层）、应用层和用户层，如图2所示。
2.2.1架构风格及技术选型
（1）采用C/S和B/S混合架构风格。PC客户端、防误服务子系统、故障定位服务子系统、电子操作票子系统、数采子系统、通信服务子系统之间采用C/S架构，实现提供服务和使用服务，以及服务程序分布式运行。Web客户端和Web服务器之间采用B/S架构，实现通过浏览器监视系统。Web服务器与防误服务子系统、故障定位服务子系统、电子操作票子系统采用C/S架构。
（2）相关开发技术。Windows操作系统下运行；基于．Net的程序开发，提高开发效率；采用SQL Server 2008数据库，可满足系统要求，调试、运行维护都比较方便。
2.2.2系统集成

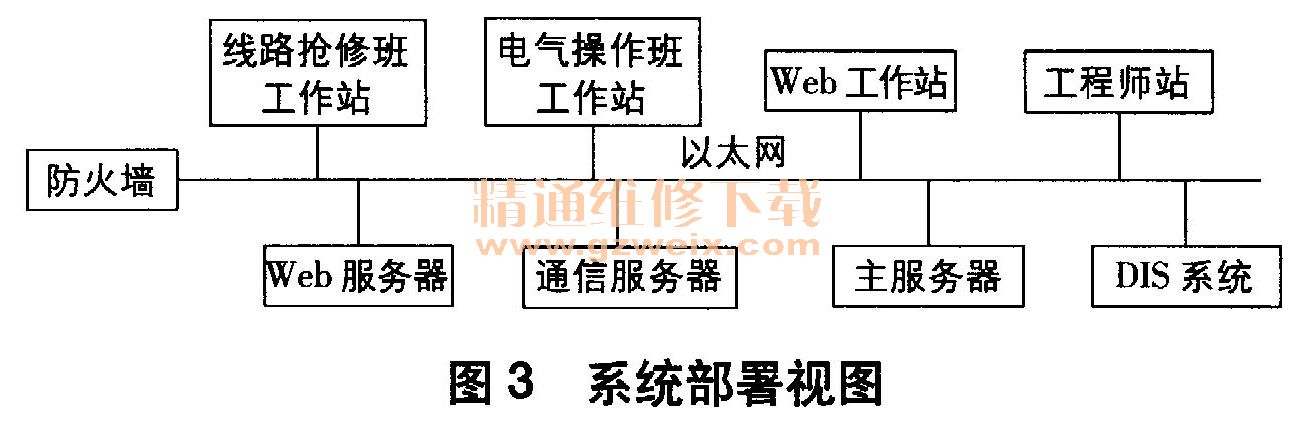

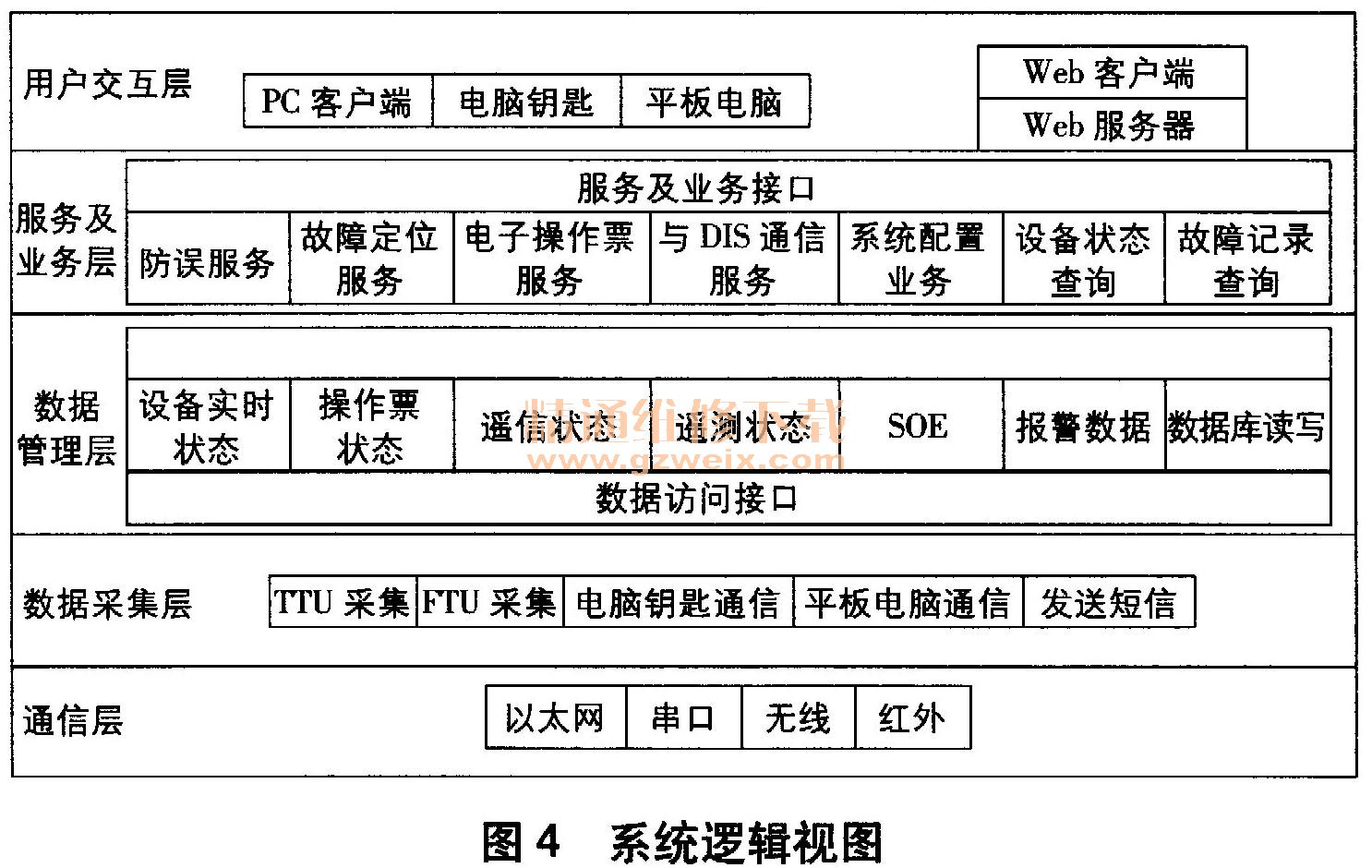

由于．Net中的Remoting功能强大、技术成熟、开发效率高、开发风险低，因此系统采用Remoting实现各子系统之间的集成。当一个子系统需要对外提供服务时，以Remoting方式提供服务，其它系统通过Remoting方式获取到服务或订阅相关事件。系统部署视图如图3所示，逻辑视图如图4所示。
2. 3系统总体功能

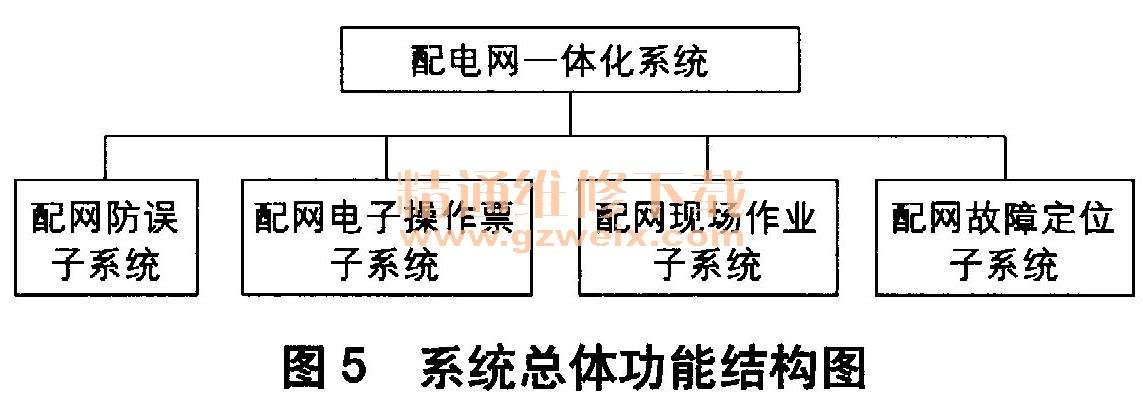

系统采用模块化设计，可划分为配网防误子系统、配网电子操作票子系统、配网现场作业子系统、配网故障定位子系统；根据现场需要可按机器、节点分布式部署，均衡负载，各子系统共用图模、班组人员等基础数据，如图5所示。
2.3.1配网防误子系统功能
配网防误子系统重点解决以下误操作问题：防止“有接地设备在合位送电”；防止“有电合地刀”；防止“误入带电区域”。
（1）配网在线防误闭锁模式：解决“有接地设备在合位送电”问题。配网在线实时防误功能具体体现在防止联络线对侧有接地误送电、带电合接地刀闸等。在现有操作管理模式基础上，利用无线通信手段交互操作信息，实现相互间逻辑闭锁。系统通过无线通信与现场手持解锁终端进行实时通信，交互操作信息，实现了现场信息的实时传递；操作人员不需提前进行模拟，即可在现场进行直接防误判断操作，同时多班组间可通过无线网络实现相互间逻辑闭锁。
（2）强制验电闭锁方案：解决“有电合地刀”、“误入带电区域”问题。利用配网现场手持终端装置，通过闭锁装置带有的验电接口，实现地刀解锁前的强制验电。操作地刀前，首先使用智能手持移动终端验电，当智能手持终端提示无电时才能解锁地刀的闭锁锁具，对地刀进行操作；当智能手持终移动端提示有电时，闭锁地刀的锁具就打不开，因而阻止了有电合地刀误操作的出现。对存在误开、误入的带电区域，可结合强制验电闭锁装置对该区域门限进行闭锁，在没有验电或验电有电的情况下无法打开门限的锁具进入该区域。
