摘要：本文介绍智能变电站系统构成，阐述集中式保护测控装置特点，探讨智能变电站保护和测控装置发展的新要求。

    1 智能变电站构成

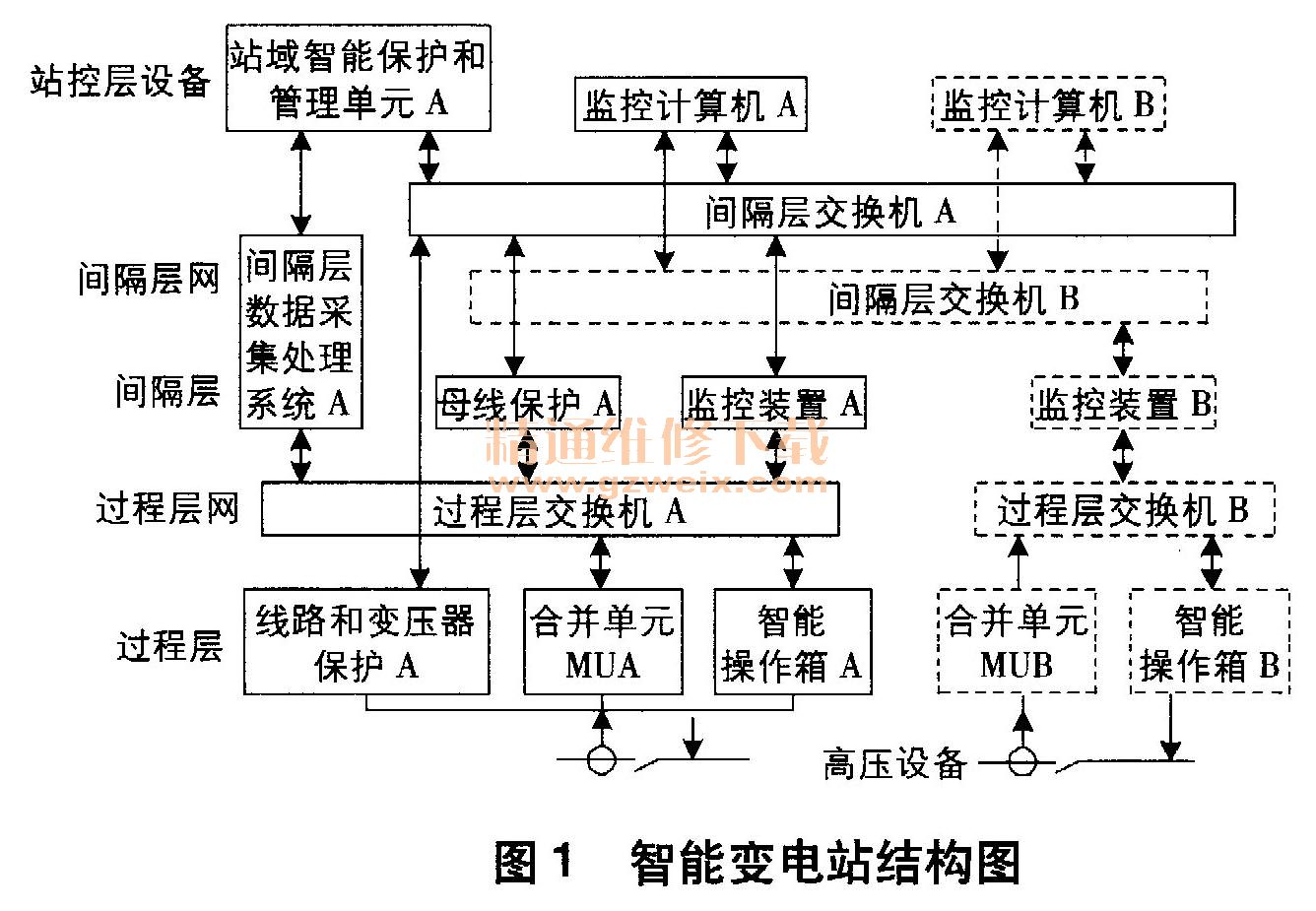

    智能变电站利用数字化及网络化的技术，以高速的网络通信平台作为其发展的基础，从而实现对变电站的监控、测量以及控制等功能，可有效实时监控变电站的运行状态，并对变电站实行智能调节以及对某些问题进行在线分析。智能变电站主要由站控层、间隔层和过程层组成，不同站级之间的信息传递是通过光缆实现的，其结构如图1所示。

    2 集中式保护测控装置的特点
    智能变电站是智能电网结构中十分重要的一个测控节点，担负着监测变电设备运行状态，采集与分析电网运行过程中产生的相关数据、信息的任务。对二次装置的状态进行实时监测有助于对设备的运行情况和缺陷故障情况进行及时分析并解决，同时可有效实现变电站调度、相邻变电站之间、电源与用户之间的协同互动，从而为设备的运行以及数据分析提供可靠的依据和信息基础。

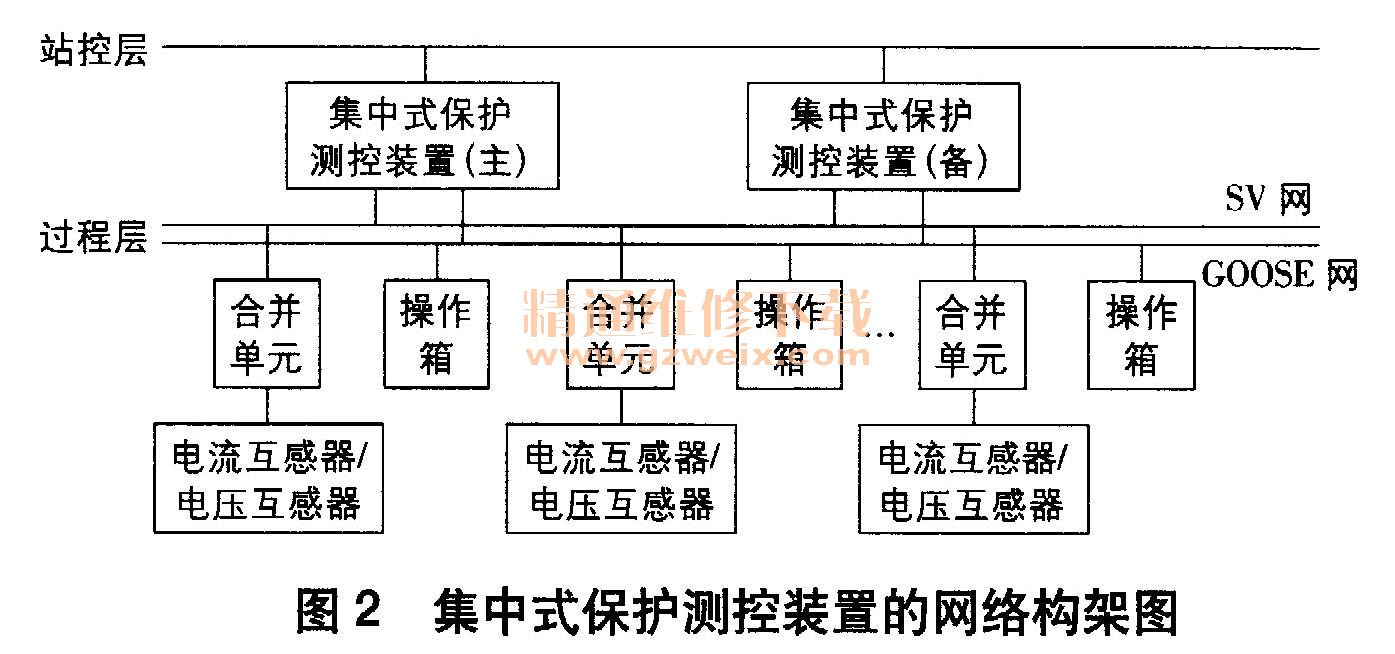

    目前，对集中式保护测控装置已有了初步研究，但智能变电站的集中式保护装置遵循IEC 61850标准，因此对适用于智能变电站的保护测控装置的研究相对较少。经分析和总结，智能变电站的集中式保护测控装置网络构架如图2所示，主要有以下特点。

   （1）集中式保护测控装置具有较多的程序模块，采用光纤B码的同步运行方式，一旦其中任意模块出现问题就可对集中式保护测控装置的运行产生严重的影响。而在变电站运行过程中，采用基于IEC 61850标准的网络组织系统，将运行状态存储到存储器中，遇到问题重启设备后可自动读取并进行分析。
   （2）在集中式保护测控装置中，GOOSE网替代了传统IED间硬接线的通信方式，将双重化配置的智能终端装置安装在户外智能控制柜中，为逻辑节点间的通信提供了快速高效的方案。
