3.3调度编码的编码规则
    海岛新能源电站的调度编码由区域和类型编码组成，根据划分的编码层级来确定编码路径。各层级之间用连接符“．”连接，表示隶属关系；用连接符“＿”链接区域名称的首字母缩写和类型编码。采用这种方式的编码层次清晰，能清楚反映设备在电网拓扑中的位置，易于计算机处理。海岛新能源电站各层级的主要对象的类型编码见表1。

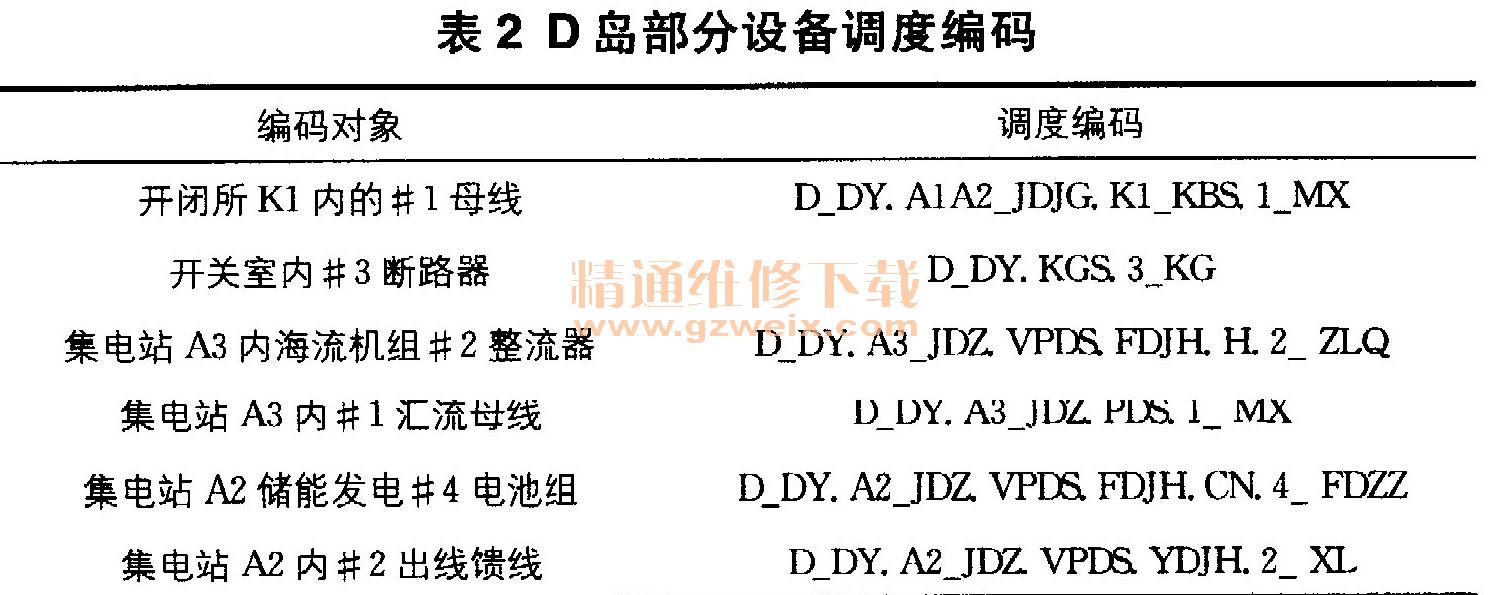

    对海岛新能源电站设备进行调度编码的目的就是使得运行管理人员更加方便、快速地查找到设备，了解设备的相关信息，实现真正的信息化。在此，对图4中的部分设备进行调度编码，结果见表2。

    与传统调度编码相比，以层级划分的设备调度编码具有以下优势：
    （1）环网结构中连接在两个实体设备间的线路、开关等设备隶属不清的问题得到了很好的解决；
    （2）依据该调度编码能轻易辨识设备类型，清晰反映设备在电网结构中的位置等信息；
    （3）加入新机组的编码不会对原有的编码造成冲突或破坏，修改维护工作量极小，稳定性和唯一性良好；
    （4）该编码适用于周围岛屿间的互联或岛屿与陆地大电网间的互联，可扩展性强。

    4 调度编码和设备编码的映射

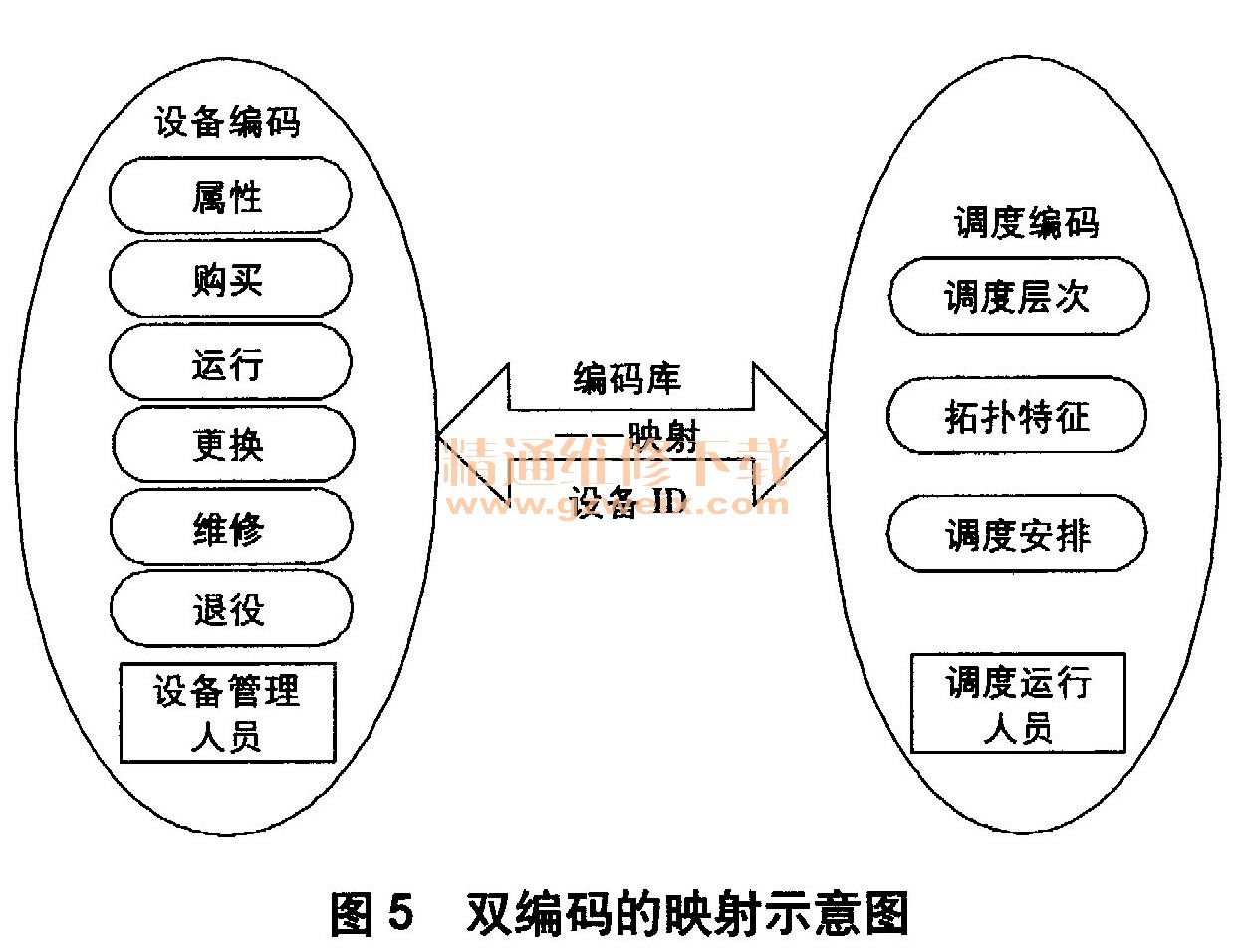

    设备编码和调度编码的编码对象都是同一设备。设备编码更加侧重于设备的全寿命周期管理，包含该设备的资产属性、服役、运行状态等信息；调度编码则能反映设备的调度层次，要依据设备的健康状态合理安排调度计划。设备编码和调度编码的映射是双编码体系的核心部分，通过设备编码库和调度编码库的映射实现两者的互检索和互操作。映射的方式是两者都通过一一映射关联到同一特征码，在实际操作中基于简单、可靠、唯一的角度通常使用该设备的ID编号，因为设备的ID编码唯一且稳定。通过由设备ID实现一一映射关联的设备编码和调度编码，可了解到设备实时运行状态，并且可据此安排该设备在电网中的调度位置等。双编码的映射关系如图5所示。

    如某台逆变器的设备编码为NR/NBQ/10/380/201205/10，该设备安装在D岛A3集电站内，连接风电机组，其调度编码为D＿DY. A3＿JDZ. VPDS. FDJH. F. 2_NBQ。当该逆变器发生故障需要更换维修时，该位置的调度编码不发生变化，只需将新加入的逆变器通过ID将其设备编码NR/NBQ/10/380/201305/08与原位置的调度编码关联起来即可。考虑到新购买的设备只有设备编码而没有调度编码，因此将这些设备的调度编码映射为空集，当设备投入电网服役时通过一一映射与相应的调度编码关联起来。

    5 结束语
    本文参照IEC 61968/61970中电网设备的资产和资源模型以及对电力设备等级和层次的划分，在分析了海岛新能源电站特点的基础上，基于双编码体系设计了一种针对海岛新能源电站设备的编码体系框架。所设计的设备编码能有效反映设备的资产属性等相关信息，便于资产管理人员对设备的管理，提高了工作效率。
