对于双母线接线方式，差流包括大差、I母小差和II母小差。大差是指不包括母联在内的所有支路电流的向量和；I母小差是指I母上包括母联在内的所有支路电流的向量和（假设母差保护母联极性朝向I母，即将母联当做I母的普通支路）；11母小差是指11母上所有线路电流向量和减去母联电流向量。
    进行母差保护带负荷检查时，由于功率守恒，根据基尔霍夫定理，各支路电流互感器母差组不管同时为减极性，还是同时为加极性，大差差流和小差差流均为零。若各支路电流互感器母差组极性不一致，则会产生较大差流，造成母差保护不正确动作。
    2.5存在的问题
    带负荷检查是保护正确动作的重要保障，但传统带负荷检查方法存在如下问题：
    （1）现场带负荷检查的正确性完全取决于现场工作人员素质，存在带负荷检查标准不一的问题；
    （2）线路保护、主变保护、母差保护带负荷检查原理不相同，现场人员对带负荷检查计算公式的掌握不尽相同，存在误判的问题；
    （3）对于复杂的主变保护、母差保护带负荷检查，人工计算复杂，降低了工作效率。
    3 解决方案
    基于带负荷检查的重要性和复杂性，高效、正确地进行带负荷检查至关重要。本文对带负荷检查基本原理和方法进行了提炼，利用Excel自动计算的功能，针对不同的保护类型，制作了相应的基于Excel的带负荷检查自动计算模块。该模块具有如下特征：
    （1）将利用钳形相位表测得的电流、电压数据录入自动计算模块，即可自动核算电流互感器和电压互感器变化；
    （2）利用主变各侧有功功率尸、无功功率Q的数据，可自动计算有功功率、无功功率和，进而可判定主变各侧一次有功功率P、无功功率Q数据的正确性；
    （3）利用母线各支路有功功率P、无功功率Q的数据，可自动计算各母线有功功率、无功功率和，进而可判定母线各支路一次有功功率P、无功功率Q数据的正确性；
    （4）将各间隔一次的有功功率P、无功功率Q数据录入自动计算模块，可自动计算相角，即可与钳形相位表测得的相角数据进行比较，方向特性清晰。
    4 方案评价
    4.1提高保护正确动作率

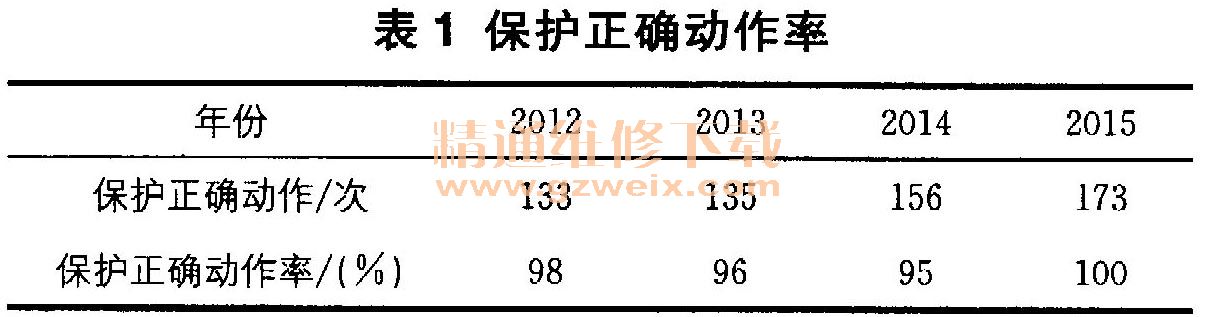

    结合2015年春检开展了怀化供电公司所辖45座变电站（12座220kV变电站、33座110kv变电站）的带负荷检查工作，结果显示保护正确动作次数和保护正确动作率明显上升，2015年保护正确动作率达到100%（见表1）。

    通过本次带负荷检查工作，发现多处电流互感器极性错误的情况，从而及时排除了保护不正确动作的隐患。
    4.2提高带负荷检查效率
    本次带负荷检查利用基于Excel的带负荷检查自动计算模块，具有如下优点：
    （1）提高了带负荷检查的效率，使得2015年全站带负荷检查工作得以顺利实施，节省了大量时间，时间周期／人力仅为30天／2人；
    （2）可立即得出带负荷结论，并出具试验报告，减少了大量的人工计算时间，节省了人力。
    5 结束语
    本文提出了基于Excel的带负荷检查自动计算模块的解决方案。与传统的带负荷检查方法相比，该方案利用Excel解决电力系统带负荷检查的问题，可有效解决带负荷检查人员素质参差不齐、带负荷检查标准不一的现状，使带负荷检查标准化、模块化成为可能；利用Excel自动计算功能，编制Excel带负荷检查自动计算模块，提高了带负荷检查的工作效率，可广泛应用于常规变电站的带负荷检查。
