2.3综合自动化SCADA系统
    变电站综合自动化SCADA系统具有强大的数据采集与设备监控功能，能实时显示设备的遥测数据及遥信状态，当数据存储数量要求不高时可替代专用在线监测系统。串联电抗器的绝缘劣化是一个较长过程，其温度一般不易突变，因此可使用综合自动化SCADA系统对其温度进行一个长时间的在线监测。变电站运维人员不定期查看各节点温度变化曲线，利用系统自带的报表功能生成温升报表来直观分析串联电抗器的温升变化，从状态检修角度提前发现设备的异常状态并控制其发展。
    通常，综合自动化SCADA系统的数据存储时间间隔为5min，若系统容量允许则可缩短至2min。数据采集处理器上送的温度数据可作为存储数据用，可燃气体浓度数据可作为实时显示数据用，而无线传感节点和数据采集处理器状态则作为遥信信号来监测其完好程度。
    根据变电站无人值守模式的需要，所有数据都可通过远动通信装置上送至上级调度的集中监控系统，实现设备的远程监控。
    2.4串联电抗器非电量保护装置

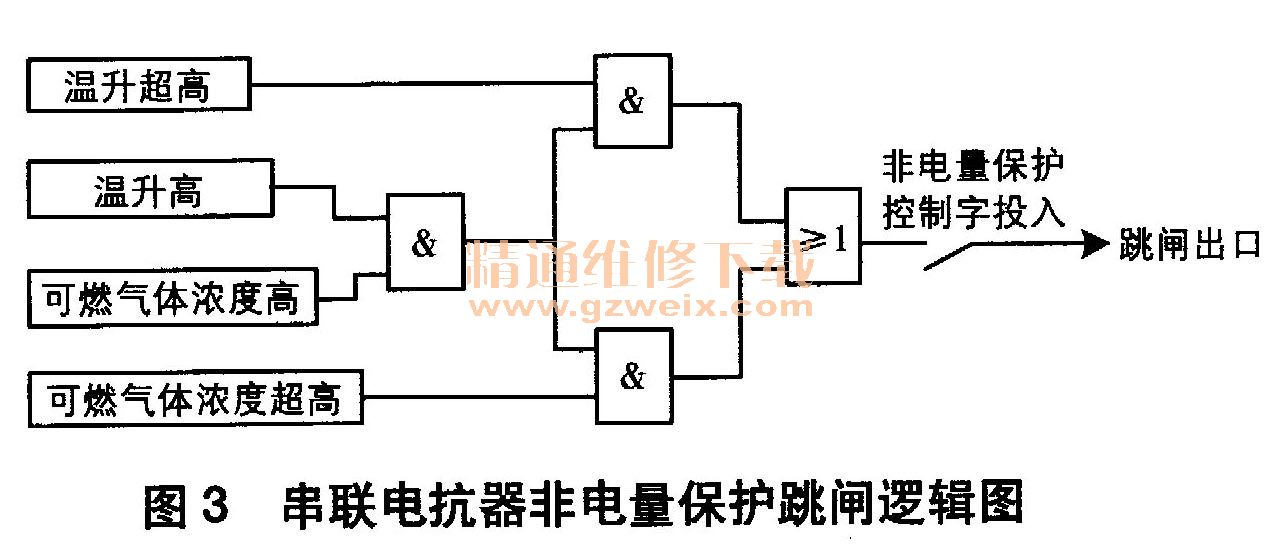

    运维或监控人员的日常监测会因不可抗因素（如监控系统死机）而存在盲点，加之串联电抗器在运行方式或气候环境突变的影响下，其温度及可燃气体浓度从量变到质变的过程可能会急剧缩短，因此利用这两个非电量的变化来实现保护跳闸功能就显得十分必要。借鉴南瑞继保RCS-9631C型电容器保护测控装置的设计思路（该型号保护测控装置针对带瓦斯的电容器组设置了非电量保护），将串联电抗器的非电量保护集成在无功补偿电容器支路保护测控一体化装置中，以实现串联电抗器发生着火事故时的保护跳闸。串联电抗器非电量保护跳闸逻辑如图3所示。

    当数据采集处理器的温升高与可燃气体浓度高报警节点闭合后，非电量保护装置进入跳闸逻辑计算，一旦装置接收到温升超高或可燃气体浓度超高这两个报警信号中的任意一个，非电量保护跳闸出口命令就直接分开故障支路的断路器，第一时间内完成故障隔离。非电量保护功能可根据系统需要通过控制字来进行投退。4个报警信号在进入跳闸逻辑的同时，也会通过非电量保护装置上送至变电站综合自动化SCADA系统，实现设备非正常状态的及时预警。
3 结束语
    本文以无线传感技术作为串联电抗器非电量监测与保护的终端数据采集手段，可有效解决传感器布线及绝缘所面临的多重问题。使用温度传感器作为温升预警的监测工具，能及时掌握设备状态变化趋势，在第一时间内发现异常状况，为状态检修提供参考依据。将可燃气体传感器作为火灾事故的必要条件检测工具，与温度传感器相互配合，可快速反映串联电抗器的突发性着火事故，在故障初期将带电支路脱离电源，从而大幅降低事故对系统稳定性造成的不良影响。
