2 改善方案
按照平板切纸机运行工作原理，实施既定工艺改进和技术改造方案，该纸业公司购买了7套ELSPEC公司的EQ低压动态无功补偿系统。该EQ低压动态无功补偿是采用晶闸管作为开关，投切电力电容器组，实现无功补偿的装置。该装置能有效改善用电负荷的功率因数；采用的特定电感器可有效防止谐波放大，吸收大部分谐波电流，达到谐波治理的目的。使用该装置，合并节省了3套配电系统（6kV高压柜和2MVA变压器），效益大大超过了投资。
（1）步骤一。在低压侧增加无功动态补偿器，以适应切纸机负载快速脉动的调整，提升功率因数至0.9以上（如图3所示）。6kV以上不需要改善。
（2）步骤二。新增无功动态补偿器后，回路中无功电流大大减小，可合并两回路，省出一台变压器及6kV高压供电系统。
3 ELSPEC EQ660动态无功补偿系统介绍
EQ动态无功补偿装置采用先进的控制理论和高质量的电子元件，实现快速晶闸管投切电容器组补偿无功。控制器通过采用主开关或负载开关的电流和系统的电压信号，快速计算（4ms）出有功功率、无功功率、功率因数、电流电压、谐波含量、电压电流畸变率、波形、谐波分布、电压闪变、跌落等电能质量数据后；再计算出要达到目标功率因数所需的无功量，然后输出触发信号（1ms）去投入所需无功的电容器组。当系统所需无功减少时，EQ动态补偿装置会在5～20ms内切除全部需要去掉的无功，实现真正的实时补偿无功功率。快速晶闸管在投切电容器组时采用零点投切技术，即快速晶闸管两端电压相等时导通开关，电容器电流为零，故对电网、电容器无冲击，可大大延长电容器的使用寿命。EQ系统的电容器组串联了7％的电抗器，电抗电容谐振频率调整在189 Hz，这样的组合既可有限预防并联谐振的发生，也可滤除20％左右的谐波。EQ装置还使用了动态扫描功能，使每个电容器组能被平均使用，这样可延长电容器使用寿命。
4 改善工作运行状态效果分析

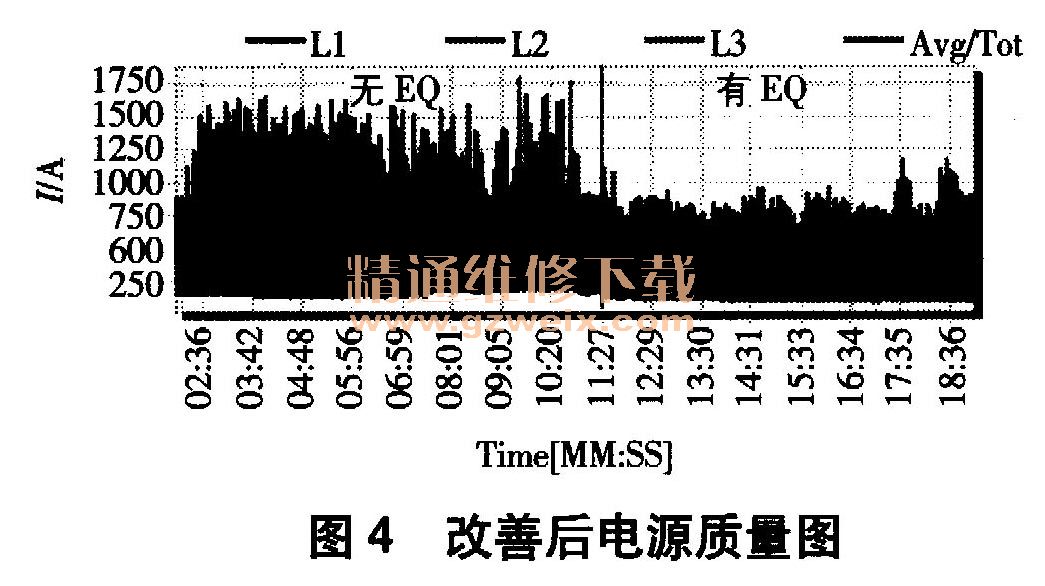

投入EQ动态补偿装置后，变压器的冲击电流明显减小，负荷电流也有大幅降低，如图4所示。

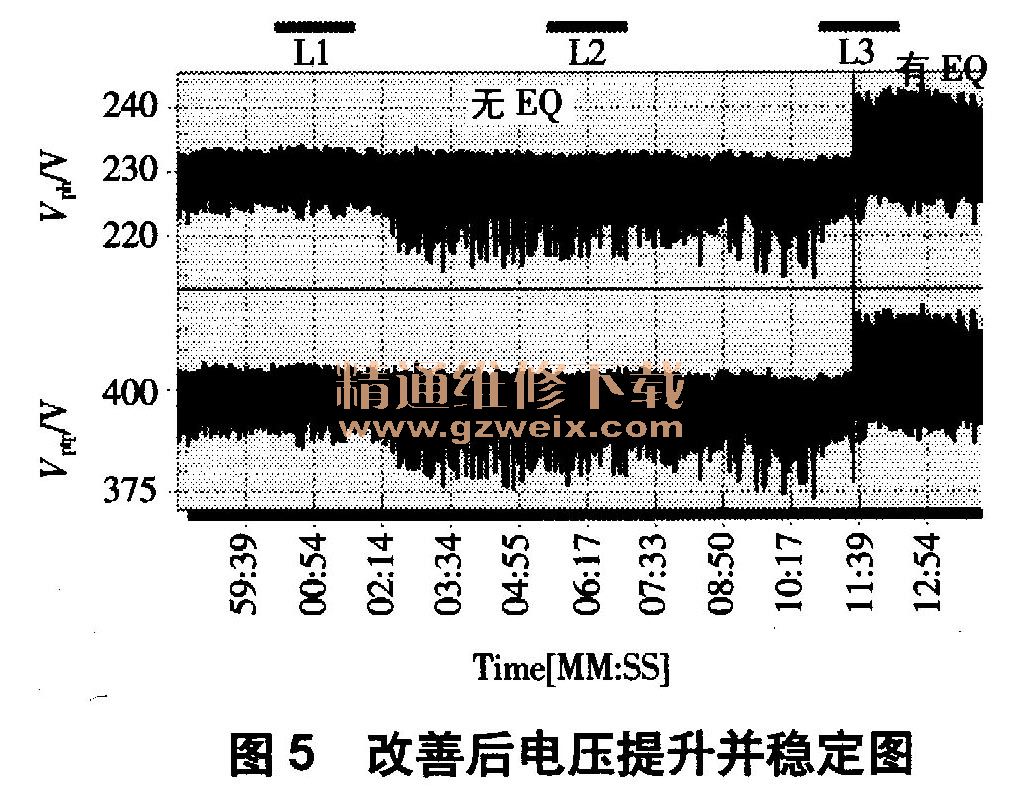

投入EQ动态补偿装置后，变压器低压侧电压提高将近10v，如图5所示。

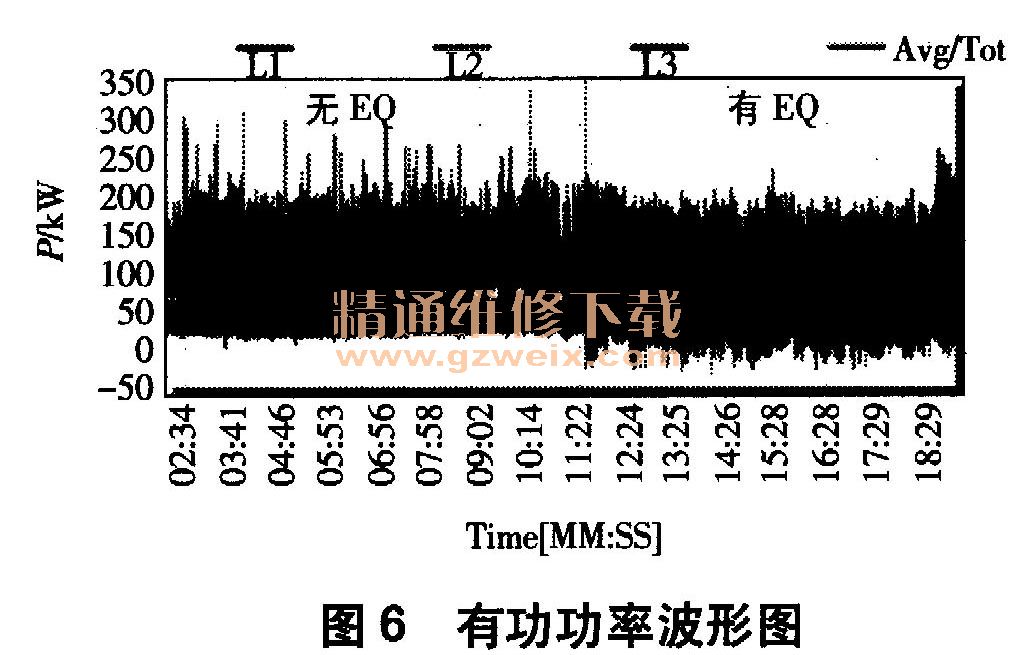

投入EQ动态补偿装置后，变压器输出的有功功率略有减少，但补偿装置有效抑制了有功功率的冲击，如图6所示。

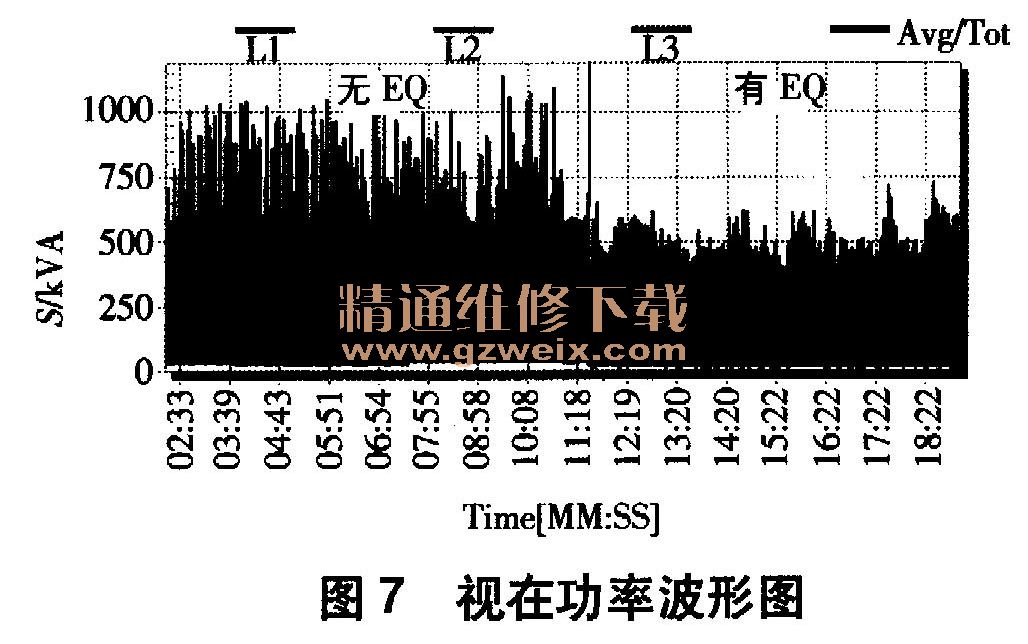

投入EQ动态补偿装置后，变压器输出的视在功率明显减少（如图7所示），给两套切纸机MCC配电系统合并提供了有利基础。

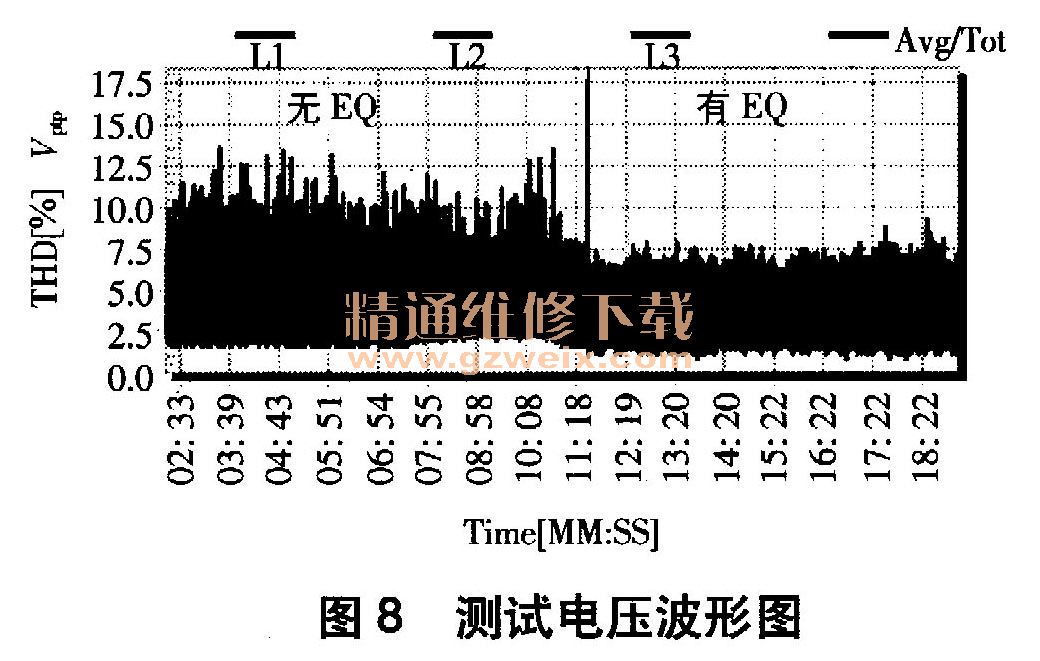

EQ660动态补偿装置安装了7％的电抗器，有效抑制了并联谐振的发生并消除了部分谐波，所以投入补偿装置后电压畸变率明显减小（如图8所示），切纸机对电网的污染减轻。
补偿后，变压器输出的平均功率因数由补偿前的0.37提高到0.90以上，充分证明安装EQ动态补偿装置已达到了预期目标。
由以上实测数据可知，JAGENBERG平板切纸机MCC盘柜自使用ELSPEC无功动态补偿器后，达到了以下几方面的效果。
（1）改善了低压侧功率因数，功率因数达0. 9以上，从而降低了，总电流。
（2）减少了负荷容量，提高了变压器带载能力，减少了设备投资费用以及输电线路、变压器的损失。
（3）提高了变压器低压侧输出电压，有效减弱了电源闪变。
（4）吸收并抑制了电网内的部分谐波，减少了由谐波带来的损耗。
