摘要：本文基于JAGENBERG切纸机功率因数改善，介绍ELSPEC动态无功补偿装置工作原理、优点及运用。

    0 引言
    传统的谐波抑制和无功补偿方法是无源滤波技术，即使用由电力电容器等无源器件构成无源滤波器。该无源滤波器与需补偿的非线性负载并联，为谐波提供一个低阻通路的同时也提供负载所需要的无功功率。虽然无源滤波器具有使用简单、方便的优点，但是也存在以下缺点：一是只能抑制固定的几次谐波，并在一定条件下对某次谐波会产生谐振而使其放大；二是只能补偿固定的无功功率，不能对变化的无功负载进行精确补偿；三是其滤波特性受系统参数影响较大，并且有时很难与调压要求相协调；四是重量与体积较大等。针对传统谐波抑制无源滤波技术的缺点，生产制造Equlizer动态无功补偿设备的以色列EL-SPEC公司研制出了一种新型动态无补偿装置。该产品除
了在补偿装置中的电容组串接了一定比例的电抗器，具有抑制高次谐波功能的作用外，还可实时检测感性负载的无功功率，及时投切电容器组，提供所需的容性无功功率，而无需配电系统电源供给，因此可以极大改善网络系统的功率因数，提高输电线路的传输能力和变压器的负载能力，稳定负载端的端电压，减少电力线路电力能量损失，节约电能损耗，更能让用户获得相当的经济效益。
    本文结合JAGENBERG平板切纸机功率因数的改善，重点研究和分析该动态无功补偿装置工作原理、功能特性及优点。

    1 JANGENBERG切纸机改善前MCC动力柜状态
    1.1切纸机MCC柜现状

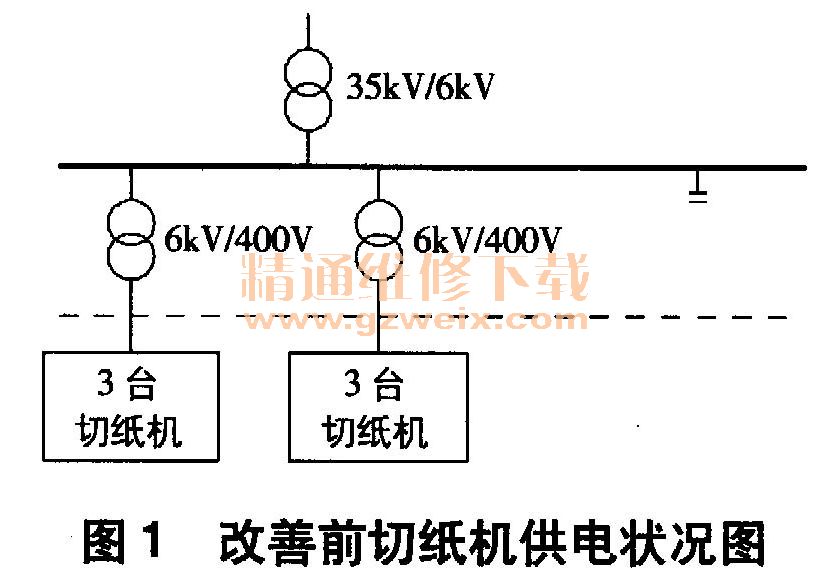

    某纸业公司整理车间共有20台JANGENBERG切纸机，基本每3台切纸机由1台变压器（（2MVA）供电（如图1所示）。该切纸机横刀直流传动系统特殊的运行特性，致使原有MCC柜的电容补偿器无法快速响应，且存在谐波振荡加剧问题。目前，MCC盘柜功率因数仅在0. 35～0.65范围，存在较大的能耗浪费。
    （1）功率因数低（0. 35～0. 65），能耗大，会产生严重的变损和线损。

    （2）无法使用普通补偿器，且存在谐波振荡，对其它设备运行产生危害，降低其电气元件使用寿命。
    （3）变压器利用率低。
    （4）电源不稳定（如图2所示），影响裁切质量。

    1.2问题原因分析
    目前，国内动态产品与国外同类产品相比，在性能、元器件质量、产品结构上还有一定差距，主要表现在：动态响应时间较慢，重复性不好；滤波补偿功率不能一步到位，冲击电流过大；系统特性易漂移，维护成本高，造成设备整体投资费用高。
    常规的有接点控制电容补偿柜通常都不安装7％的解调电抗器，选用该类无功补偿电容柜不当时，会产生并联谐振，造成谐波电流放大，电容器使用寿命缩短甚至发生爆裂。
    鉴于上述原因，针对平板切纸机负载运行过程中会产生5次以上较高谐波的“负面”工作特性，要提高其功率因数（达到0.90以上），吸收并抑制谐波放大，以最大限度节能降耗，使设备长期稳定安全正常运行，必须在每台变压器侧增加有源谐波吸收和功率因数补偿器。
