摘要：本文针对一次试验中永久故障三相跳闸后异常启动重合闸事件，分析重合闸异常启动原因，并提出有效控制措施，以防范正常运行过程中出现此类情况。

    0 引言
    线路采用重合闸装置不仅能提高供电可靠性，还可避免断路器本身机构不良、继电保护误动及误碰引起的误跳闸。在一次故障中，重合闸应能保证只动作一次。当重合
于永久性故障时，保护将加速动作跳闸，此时如果再次异常启动重合闸，那么系统将会因再次受到短路电流的冲击而发生振荡，同时使断路器工作条件恶化。
    1 事件情况
    某22okV线路进行新设备投运一年保护定检。在进行保护装置整组传动试验过程中，线路主一保护CSC103BDN装置试验永久故障，加速动作后三相跳闸启动开关重合闸。现场设备配置情况见表1。

    线路无纵联保护，纵联保护软、硬压板退出；正常运行时，保护定值控制字“多相故障闭重”置“1”，同时重合闸把手置“三重”位置，即实现单相故障跳三相，三相重合，多相故障跳三相不重合；定值项中“三相TWJ启重合”控制字置“1”。相关定值项情况：零序过流11段定值为3.45A、 0.20s；零序加速段定值为0. 94A；三相重合闸时间为1.00s。

    2 动作过程分析
    为分析重合闸再次启动原因，对两套不同厂家的保护装置进行整组传动试验，以便进行对比分析。

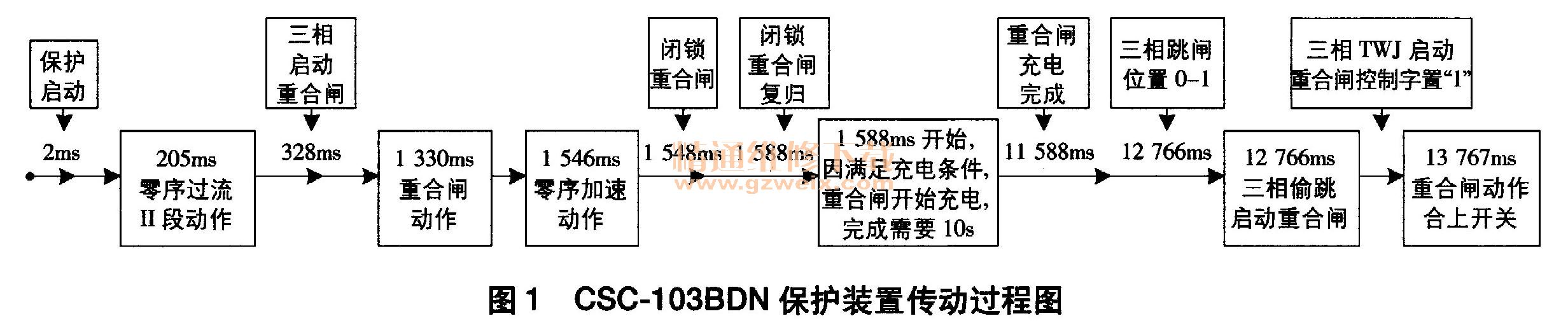

    （1）单套CSC-103BDN保护装置模拟A相永久性故障时零序保护动作，保护装置传动过程如图1所示。

    CSC-103BDN保护装置重合闸动作后过程分析如下：
    1 546ms，开关在合闸后进行储能，在储能过程中合闸回路不通，零序加速段动作跳开2054三相开关后，由于接入保护的TWJ未动作，因此保护装置收到三相TWJ为“0”。
    1 548ms，零序加速动作发出闭锁重合闸命令，命令扩展40ms。
    1 588ms，因为断路器在合后位（TWJa、 TWJb、TWJ。均为“0”），重合闸启动回路不动作，且无任何重合闸闭锁信号，所以重合闸TCD开始充电。
    11 588ms，重合闸经过10s充电，充电完成，保护装置充电灯亮。
12 766ms，开关储能完成，合闸回路已接通，三相TWJ动作，保护装置收到三相TWJ均变为“1”时整组复归，保护判断为三相断路器偷跳，因重合闸方式为三重，且“三相TWJ启重合”控制字置“1"，故三相不对应启动重合闸。

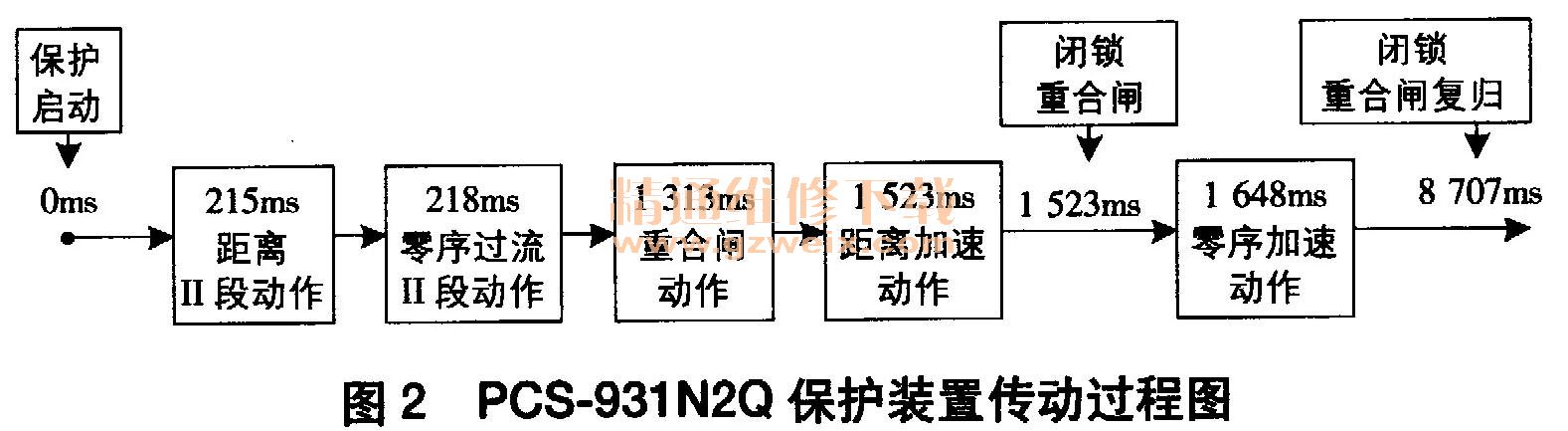

    （2）单套PCS-931N2Q保护装置模拟A相永久性故障时距离、零序保护动作，保护装置传动过程如图2所示。

    PCS-93lN2Q保护装置重合闸动作后过程分析如下：
    1 523ms，距离加速段动作跳开2054三相开关，并闭锁重合闸；三重方式下零序加速动作延时100ms，1 648ms零序加速段动作。
