2 配网设备状态监测终端系统总体结构

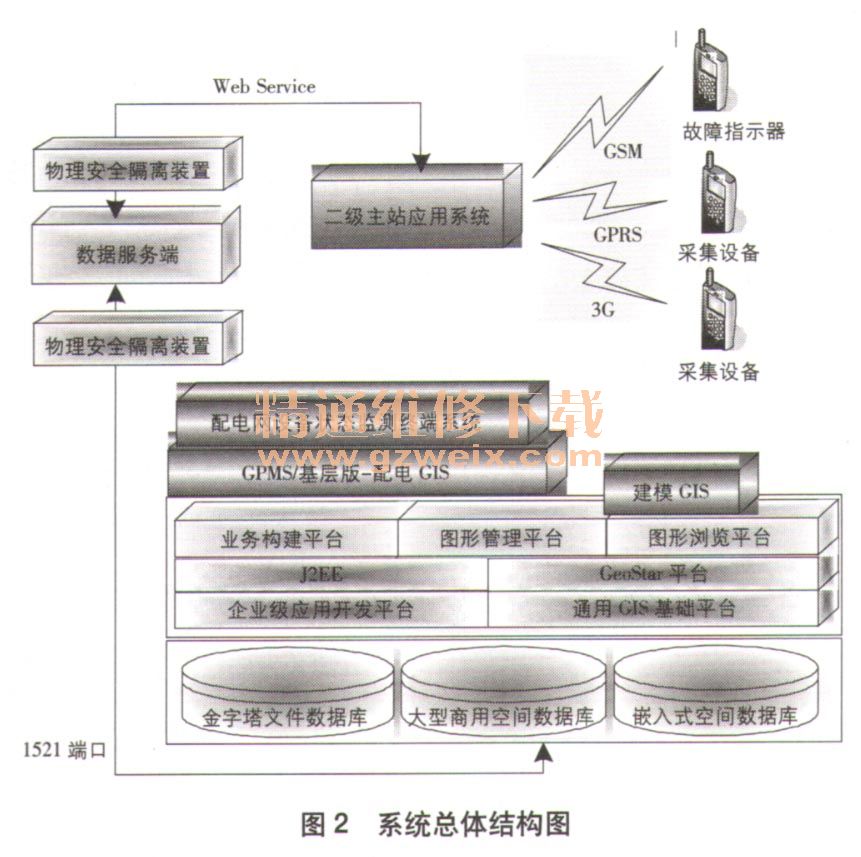

网络系统总体结构是基于配电生产管理系统已有的网络环境、硬件环境、经济性、实用性等条件,规划的满足应用需求的设计方案。系统总体结构如图2所示。配网设备状态监测终端系统分为配网状态监测硬件设备和在线监测应用程序两部分。其中,内网在线监测程序及在线监测数据库处于电力内网III区,外网服务端程序、主站及配网监测硬件设备处于外网(非电力内网统称外网),监测设备最终获取的数据必须由外网在线监测服务端传入内网在线监测数据库,中间经过内外网信息隔离装置进行处理,保证内、外网数据包传输的安全性和保密性。

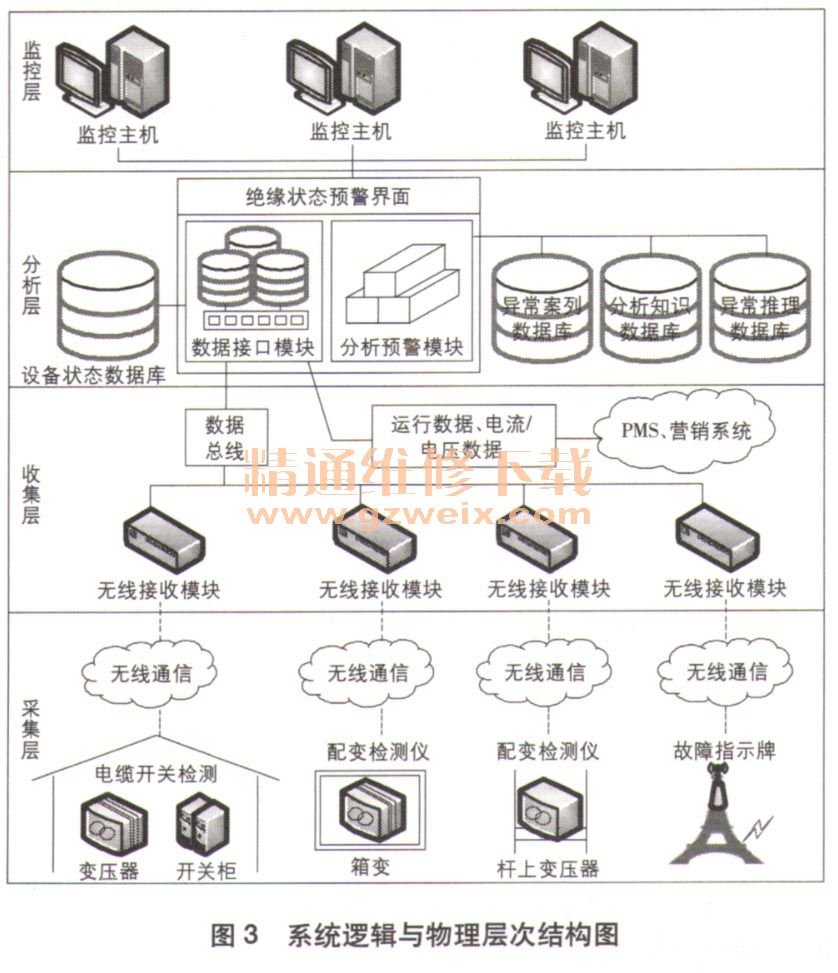

从纵向角度分析,系统逻辑与物理层次如图3所示,该结构图表示了数据信息流在不同软硬件系统或存储体中的流动情况。
2.1监控层
监控层即人机交互平台,系统提供给用户软件应用功能均反映在各人机界面上。监控层提供的功能基本与软件功能类似,分为GIS上界面展示与操作、IE窗口中的界面、手机等移动终端、报警设备等相关软、硬件所包含的功能。
2.2分析层
分析层主要由后台分析引擎担任,主要实现对数据的分析、判断、推理等功能,是系统的核心。后台分析引擎基于GIS地理模型、设备台帐基础信息,结合采集的局放、温度等历史数据,推理状态发生异常的情况,并给予预警。
2.3收集层
收集层作为对采集层不同监测设备的统一接收平台,承担着类似中继器的功能,为更高层次的业务分析统一数据获取通道。通常,收集层除数据收集、加工、处理、存储、转发外,作为与采集层直接交互的唯一通道,还应有对终端进行维护管理的功能职责。
2.4采集层
采集层也称为硬件层,包含了跟数据采集有关的所有监测终端、接收主机、DTU等与现场作业和网络传输有关的设备,实现10kV开关设备状态的采集与传输,为收集层提供数据来源。
2.5系统异常预鳌分析
系统可设置不同季节时间段的分级预警异常值,根据用户设置的预警条件对实时数据进行检测,发现符合预警条件时自动报警。报警信息包括设备名称、采集点名称、报警时间、报警值、当前电压值、当前电流值、异常原因等。
报警方式有两种:一是报警提示,发生报警时系统会自动切换到发生报警的画面,报警点传感器闪烁提示,可清楚观察到报警点的位置;二是短信通信方式,即以短信方式通知运行人员,避免了因其它原因带来的延误。
