2 分布式同步采样值组网技术探析

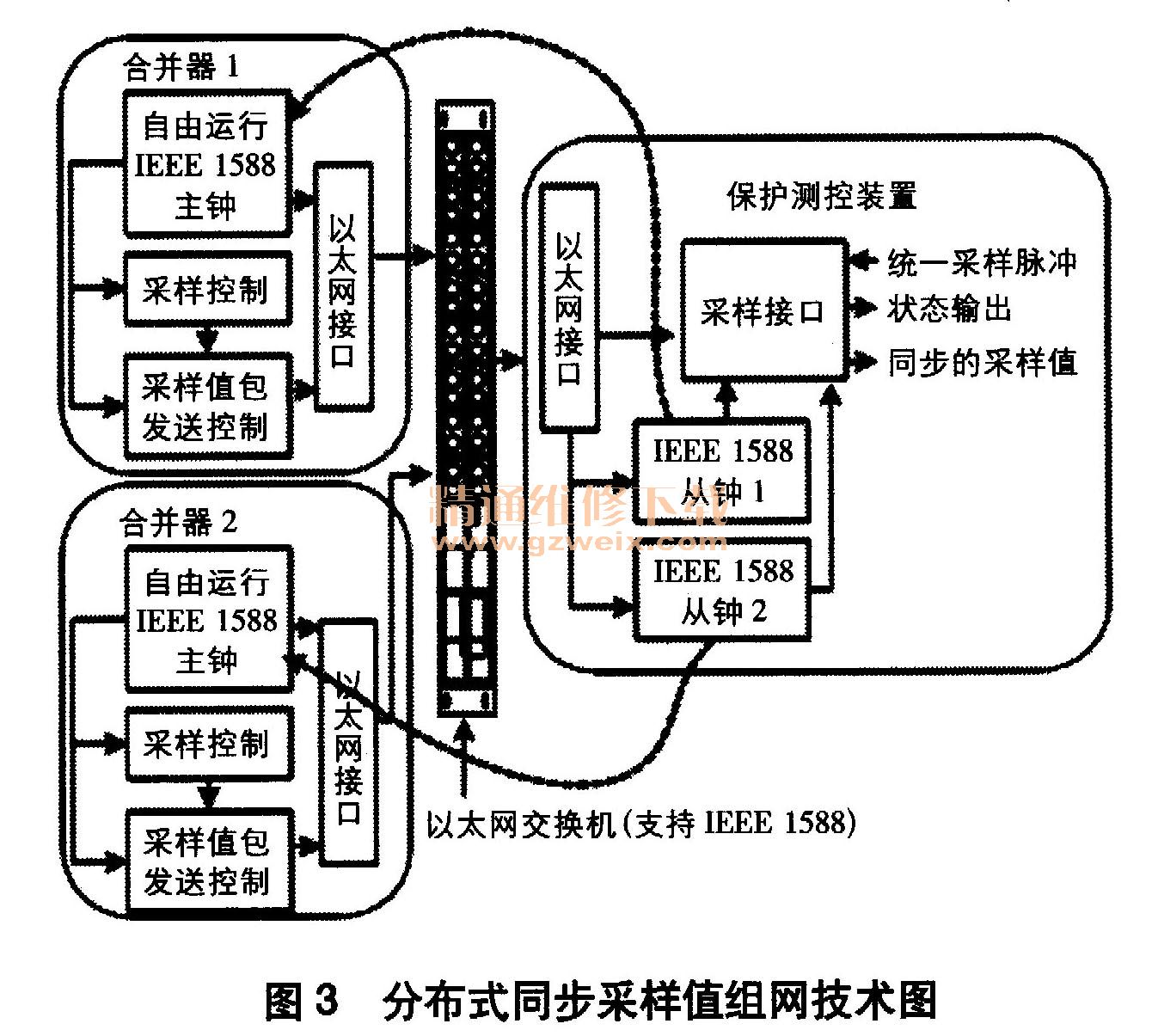

如图3所示，分布式同步采样值组网传输系统主要由保护测控装置（具有分布式同步功能）、工业以太网交换机（支持IEEE 1588功能）、合并单元（具有分布式同步功能）所构建的网络组成，主要依赖于多个独立IEEE 1588从钟（单个保护测控装置内）进行操作运行。该系统合并单元设为局部主钟，保护测控装置设为从钟，同时在每个测控保护装置内实现多个独立从钟，分别与合并单元的局部主钟进行局部同步传输，通过优化IEEE 1588跟踪机制与时钟选择，利用插值法实现数据同步采集。
每个合并单元（具有分布式同步功能）在分布式同步采样网络系统内都有一个IEEE 1588主钟。这个主钟的运行可从一个任意随机的起始时间点开始，其同步控制不受外部时间的条件限制，仅需简单地依靠装置晶振频率就能实现自主计时功能；在每个秒周期内，采样值包的发送和数据的采集都是按照采样率等间隔进行的。同时，所有采样值包内的采样序号值设为主钟秒周期内的包索引号，因此主钟每个秒周期内一个精确时刻都可由采样值包的采样序号表示，而该时刻的采样值为采样包内的数据。
根据合并单元输入的数量，每个保护测控装置可配置并实现若干个IEEE 1588从钟，同时每个合并单元都被相应的从钟所对应，合并单元内的每个从钟仅跟踪单元内唯一主钟，无需按照标准IEEE 1588完整的执行最佳时钟逻辑（BMC）来选择主钟。
