智能变电站内预制舱式二次组合设备的选型及布置分析
来源:电工技术  作者:佚名  2017-07-14 09:51:54

    摘要:本文以某220kV智能变电站为例,对预制舱式二次组合设备方案的选型和配置原则进行了总结,并提出了相应的布置方案。

    1 预制舱式二次组合设备选型
    1.1预制舱外形尺寸

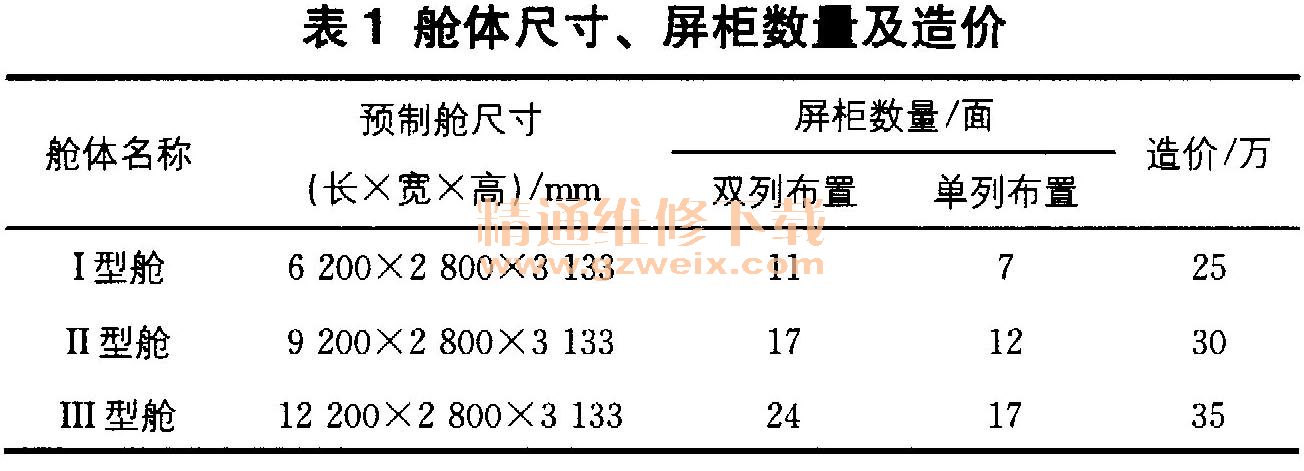

    国网公司标准预制舱的宽度为2 800mm,外部高度统一为3 133mm,根据舱体长度划分为I、II、III型,舱体尺寸及造价见表1。在220kV、110kV变电站工程中,I型舱由于尺寸过小且可容纳屏柜数量不多,因此很少使用;II、III型舱为实际选用的主要舱体形式。

    1.2预制舱二次屏柜的选型及布置方案
    舱内柜体可采用单列布置与双列布置方式,见表1。

    (1)单列布置方案:二次设备采用2 260mm×600mm ×600mm(高×宽×深)屏柜,屏柜可前后开门,柜前维护通道不小于900mm,柜后维护通道不小于600mm、两侧维护通道不小于800mm。
    (2)双列布置方案:舱内将两排屏柜靠墙安装,取消后门,屏内设备采用前接线、前显示式二次装置,二次设备采用2 260mm ×800mm × 600mm(高×宽×深)屏柜,增加屏柜横向空间,方便运行检修。
    单列布置方案的优点是屏柜前后开门,符合传统施工与运维习惯,但舱内布置的屏柜较少,空间利用率低。双列布置的预制舱内部空间紧张,设备运行维护相对不便,但能布置更多的柜体,减少整站的预制舱数量及投资。另外,III型舱采用单列布置可容纳的屏柜数量与II型舱采用双列布置相同,均为17面屏,且造价相近,配置预制舱时应给予充分考虑。
    1.3前接线、前显示二次装置
    传统的综自保护屏柜均采用前后开门、后部接线的结构,而预制舱内屏柜双列布置时,屏体背部靠墙安装,无法从后面开门。为满足此种运行方式,屏柜内采用前接线、前显示装置,液晶屏可采用右轴旋转或上转方式,接口布置在装置正面。目前,国内主流二次设备厂商均已研制完成前接线、前显示二次装置,并在试点站中投入使用。前接线、前显示二次装置示意图如图1所示。

[1] [2] [3]  下一页
