3 SVG性能测试案例

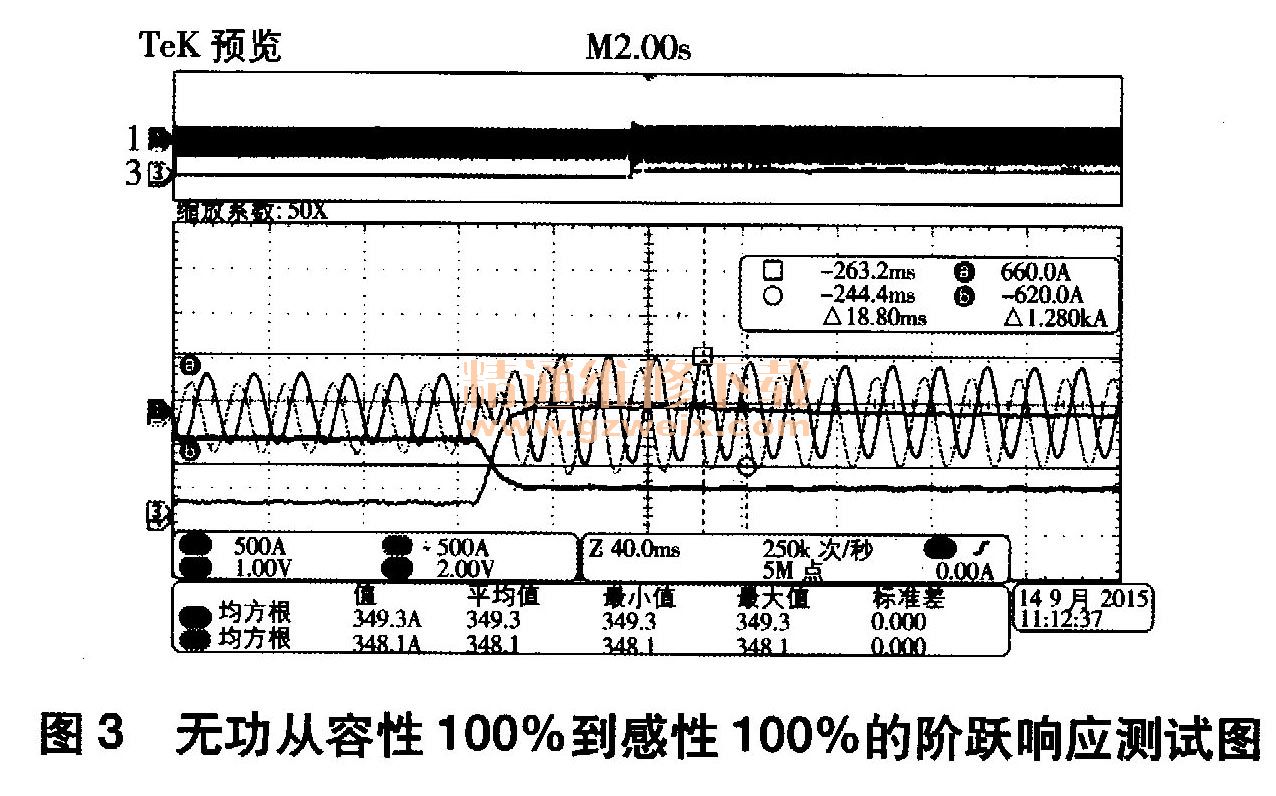

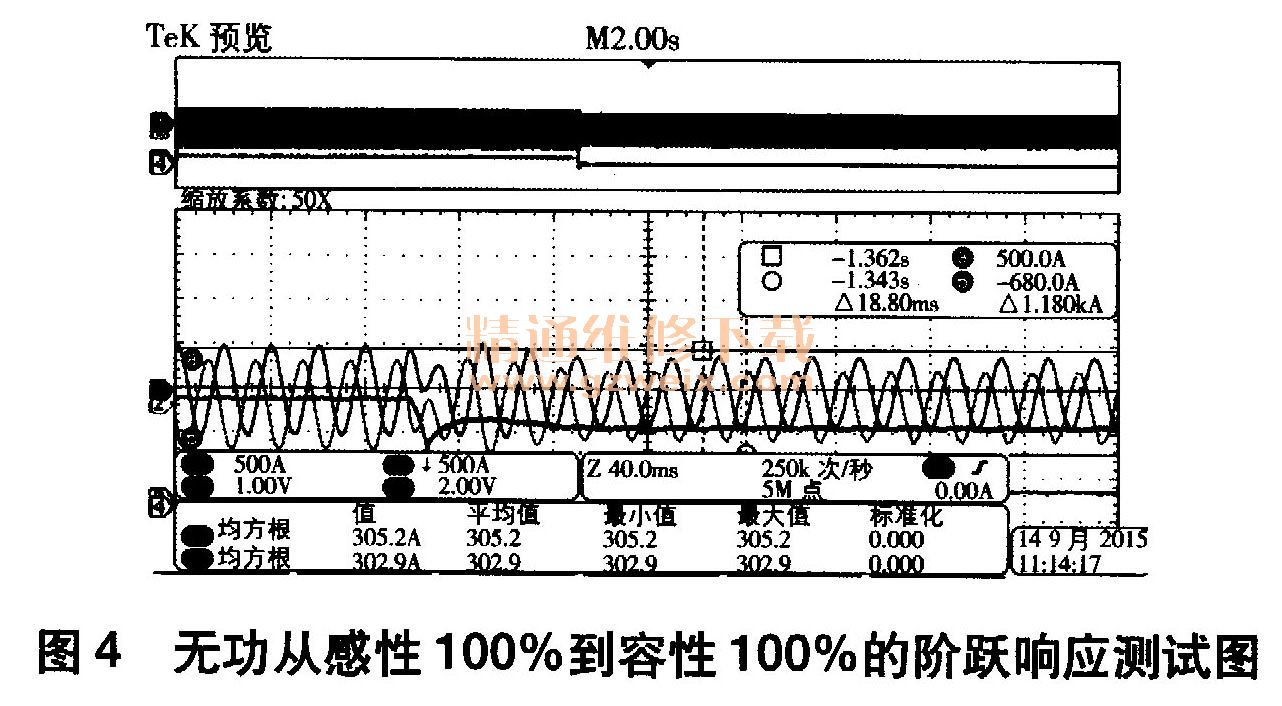

根据以上给出的SVG动态响应性能测试方法及步骤，对某风电场用于无功补偿的SVG装置（35kV/19Mvar）进行人网动态性能测试。测试内容涵盖无功阶跃响应、电压阶跃响应、运行模式在线切换响应及抗扰动等项目，这里只给了出部分代表性试验测试波形。图3和图4是无功阶跃响应测试结果，

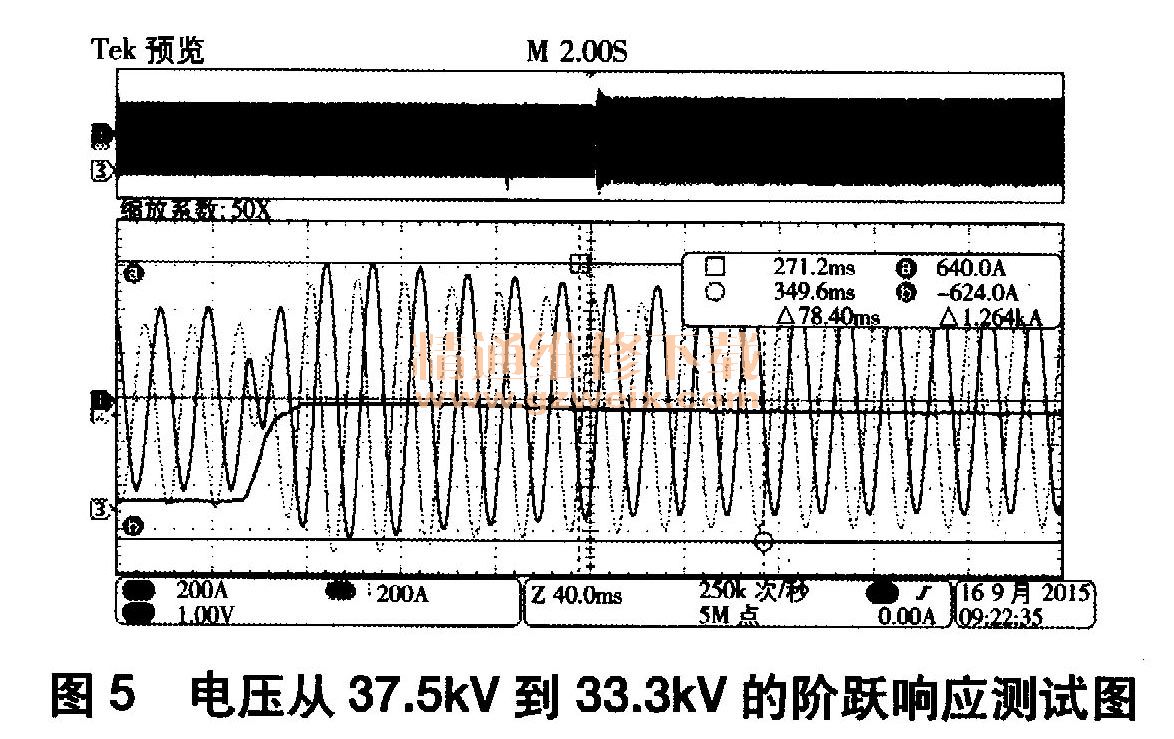

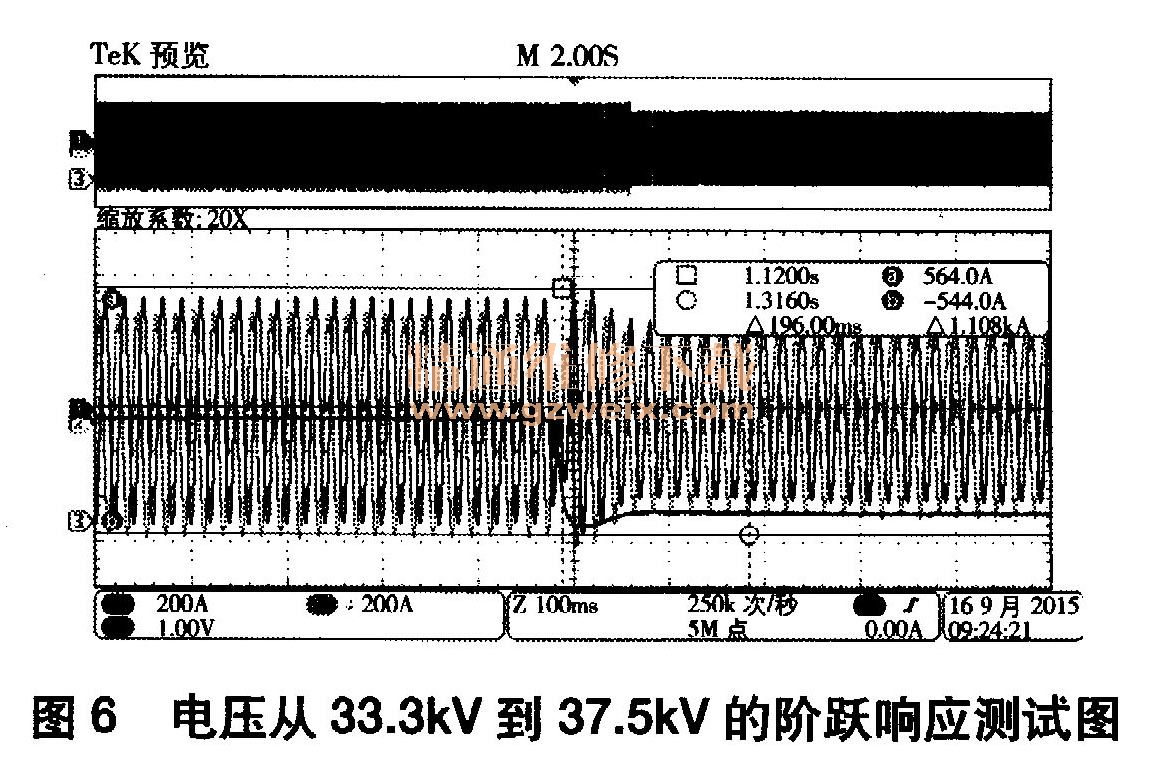

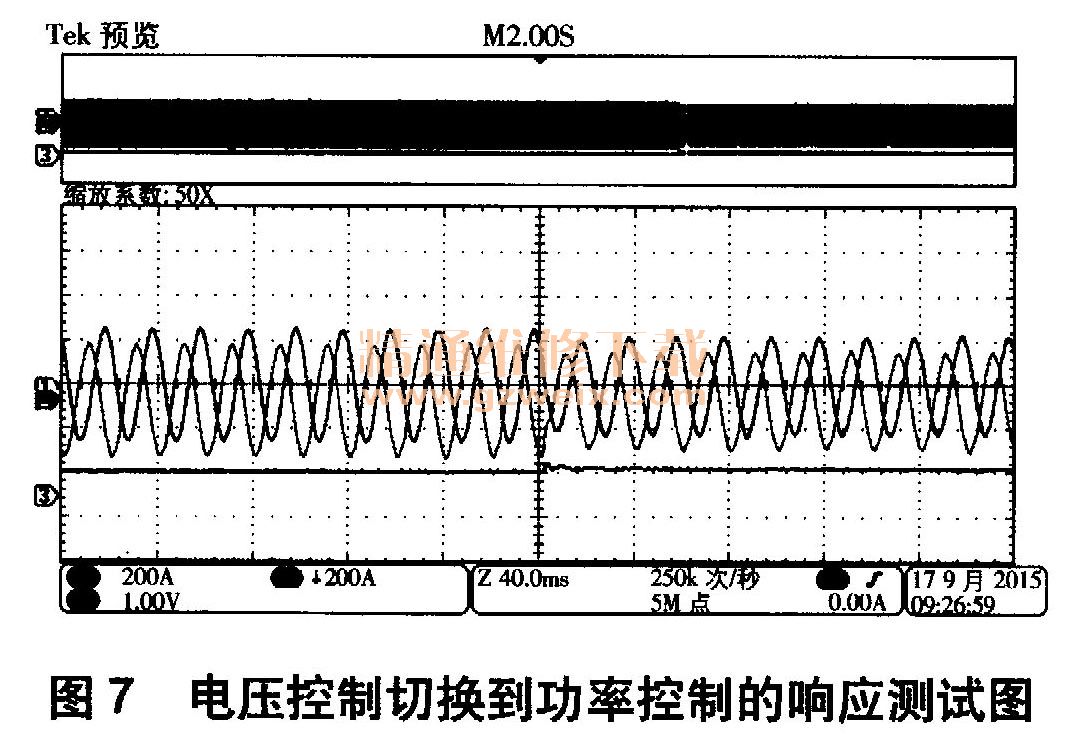

SVG动态响应时间约为30ms。图5和图6是电压阶跃响应测试结果，SVG动态响应时间约为40ms。图7和图8是运行模式在线切换的动态响应测试结果，SVG可在各运行模式间自由切换。
将各测试项目的试验数据与表1给出的性能合格判据对比可知，该SVG装置满足并网所要求的各项动态响应性能指标。
4 结束语
针对SVG入网动态性能检测问题，在分析SVG工作原理的基础上，总结出涵盖各项性能指标的试验测试项目、实施测试的具体步骤及判断动态响应性能是否合格的依据，并以实际的SVG装置为例进行了人网动态响应性能检测试验。本文所给出的SVG人网检测方法可为相关测试机构提供参考与借鉴。
