2 农网信息传输系统的综合设计

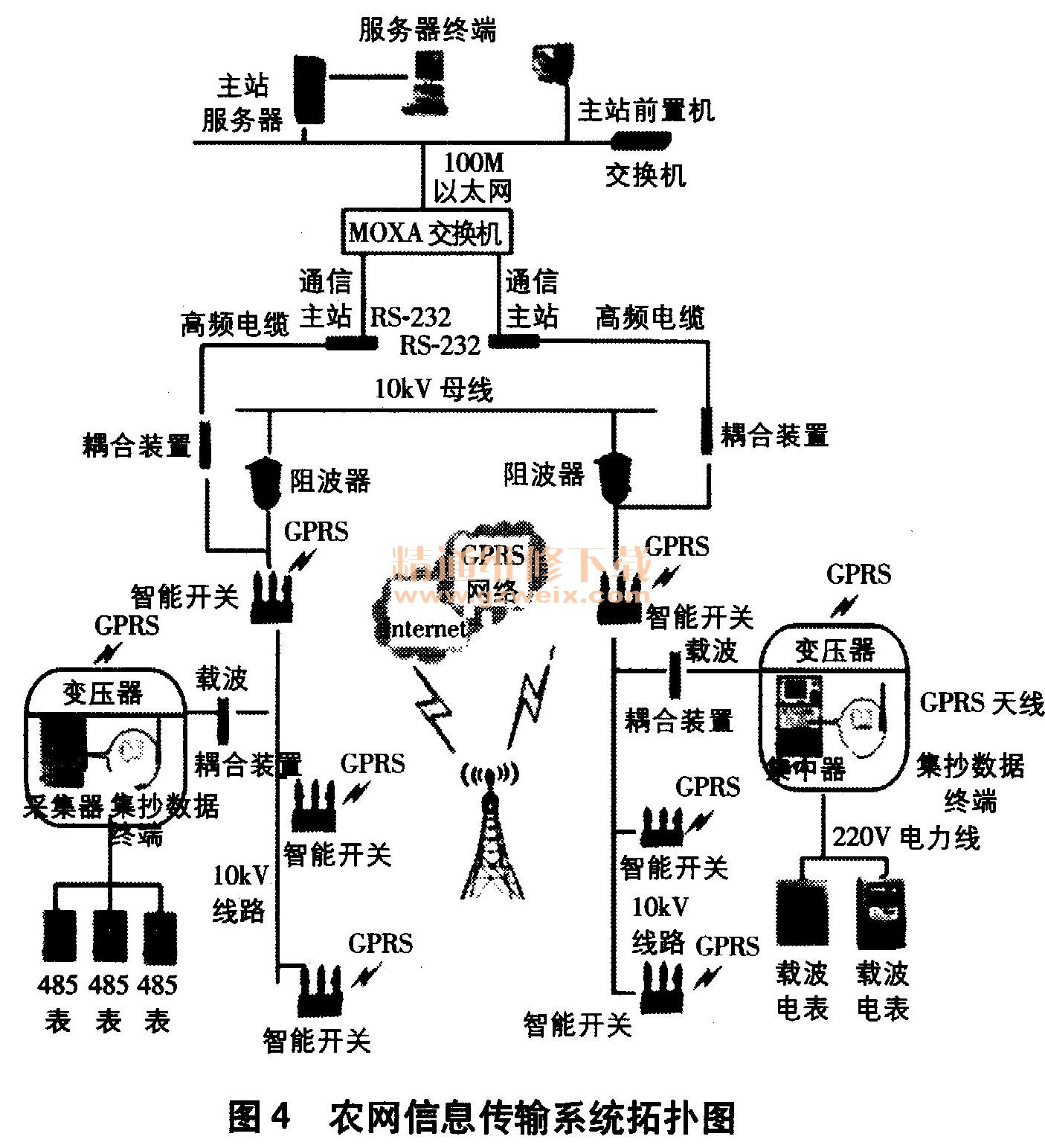

农网信息传输系统为智能设备和配调中心组成的分级智能运行管理系统，建设基于GIS地理信息系统、SCA-DA实时监控系统的一体化操作平台，实现对农网线路用电信息的采集、传输与管理，达到实时监控和线路故障处理目的，如图4所示。
2.1集抄数据终端系统建设
集抄数据终端内置于集中器或专变终端内部，传输规约遵行国网留GVWD 1376.1-2013。集抄数据终端不仅具有GPRS数据传输功能，还具有中压电力线载波传输功能，能实现集中器与后台主站的数据传输。在无线公网信号弱或信号盲区，可直接使用中压电力线载波通信实现数据传输；在无线公网信号好的区域，可使用中压电力线载波通信作为主通道，使用GPRS通信作为备用通道，以减少GPRS数据传输产生的费用；另外可靠性、实时性也可得到保证。采集数据终端可在GPRS通信与中压电力线通信间自动切换或手动选择，以满足目前电网数据采集的一切需求。
2. 2 10kV载波通信一体化智能开关建设
10kV载波通信一体化智能开关主要有10kV线路保护功能、中压电力线载波通信功能、无线GPRS通信功能。目前，国内的10kV智能断路器主要包括接入线路的断路器部分及低压侧控制部分，两部分完全分开，中间由多芯电缆线相连，主要包括遥控、遥测、遥信、遥调等功能，能实现对线路的过流、速断保护，同时具有将信息主动上传的功能。在本系统中，智能断路器不仅具有线路保护功能，还具有中压电力线载波通信功能及无线GPRS通信功能，通信依然遵行国网IEC 60870-5-101规约或IEC60870-5-104规约。国内现有的大部分10kV断路器都具有无线GPRS通信功能，但是该类型断路器受通信限制，无法在偏远山区使用，故本系统可作为该类型断路器在偏远山区使用的补充。
2. 3 10kV电力线通信主站建设
10kV电力线通信主站同时具有载波通信方式及GPRS通信方式，并可完成自动切换；可接收后台管理系统发送的命令，并转换为载波信号后发送至电力线；通过电力线接收智能一体化开关及抄表数据终端发回的数据，经规约转换后发送至后台管理系统；监测系统工作时消耗的电流；统计智能一体化开关及抄表数据终端的通信成功率，并根据情况进行通道切换及通信方式切换。
2.4后台管理系统主站的建设
后台管理系统主站主要功能有配置GIS服务器，建立智能设备档案库和动态数据库；配置SCADA服务器，建立监控站智能状态诊断档案库和状态数据库；配置监控工作站和远程维修工作站；实现对各监控站馈线终端的实时监控（SCADA）和数据采集；数据处理；人机会话；遥控、遥测、遥信、遥调；报表处理；图形编辑；重要数据信息发布；地理信息（GIS）平台应用；地理信息与设备的地理化管理；地理平台的SCADA功能；基于GIS的管理信息查询与应用；GPS定位设备的动态追踪；配网地理信息显示拓扑；GIS的Web发布等。
