2 基于外加电源法的二次回路检测方法
    基于外加电源法的二次回路检测方法原理为：高压设备投运前，在高压一次侧设置几个短路点来模拟常见的电气故障，通过外加电源的方式，与二次设备构成闭合回路，获取二次回路上的电流和电压波形，并对波形进行分析。具体操作时，将主变低压侧三相短接，检测电流互感器的端子接线是否可靠，在确认二次侧未开路后，在高压侧施加交流电源（380V），观察两侧电压和电流的变化（要确保电流值小于差动动作电流，以避免差动保护动作），同时检测二次回路接线是否正确，并完成对电流互感器、电压互感器的极性检查，进一步可实现对母差保护、高频保护和纵差保护的方向检测。
    某110kv变电站主变接线方式为Yd-11，容量为31 500 WA，变比为110 000/10 000，短路阻抗为6.29%，主变侧CT变比为300/5，低压侧CT变比为3 000/5。经计算，主变高、低压侧额定电流分别为165. 34、 1 818. 70 A，高、低压侧一次短路电流分别为9.11、 99.88A。经折算，主变高、低压侧二次侧短路电流分别为0. 16、 0. 17A。由于短路电流仅为0.1A左右，因此检测系统需安装精确度较高的电压表。通过外加电源进行检测的方法具有很强的实用性和灵活性，可直接检查主变差动的二次回路，且无需万用表，只观测保护装置电流即可。

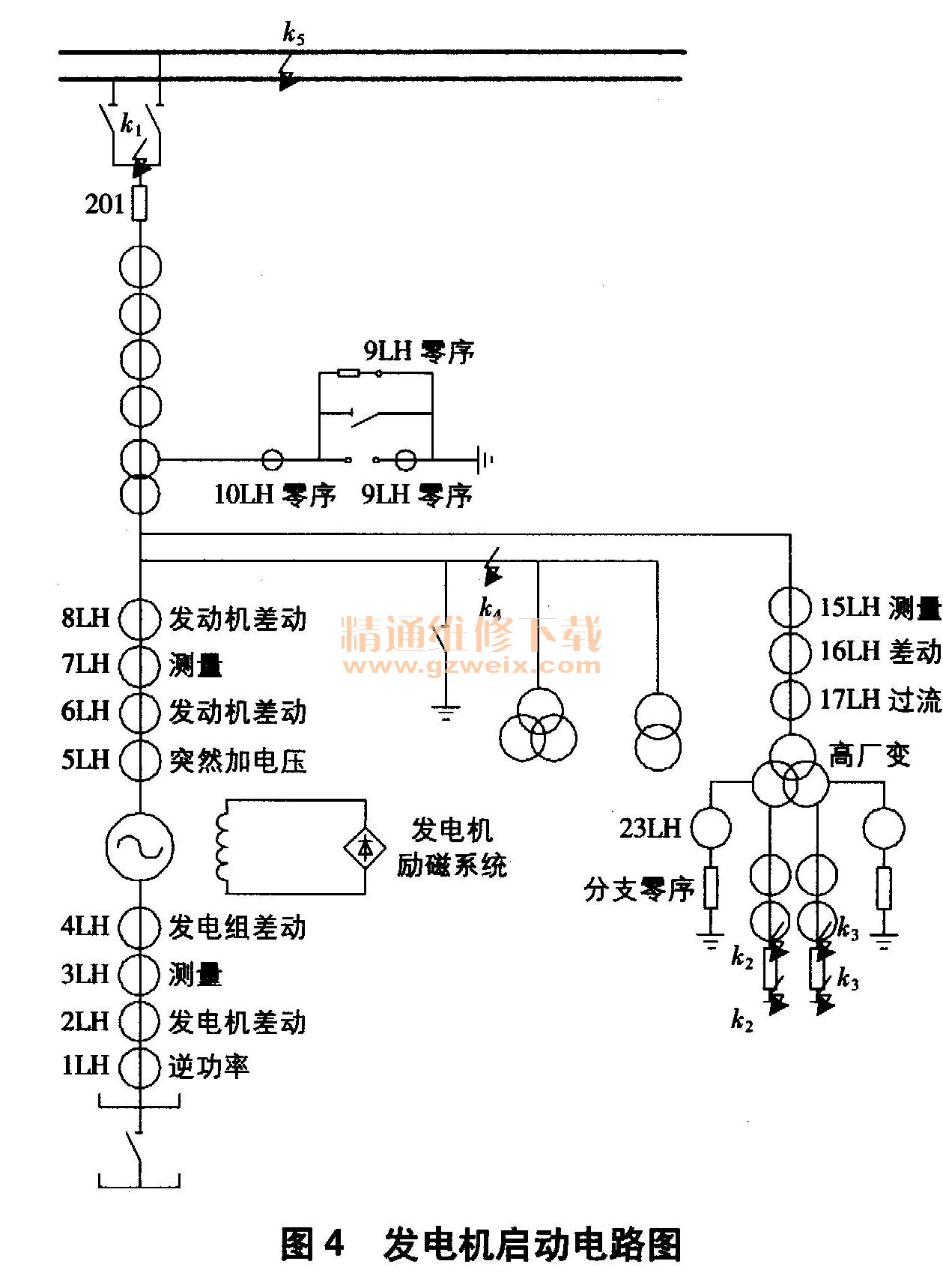

    下面以发电机组启动回路为例说明二次回路的全面检测，发电机组启动电路如图4所示。设备投用前，在变压器低压侧k2、  k3点设置短路点，在高压侧k1点外施加380V电源，通过电流检测设备检测二次侧电流的幅值、波形，还可验证母差保护、高频保护等的方向。在中性点为连接的情况下，设置k2 、 k3点为短路点，在中性点上施加三相交流电压，测量二次侧的电压幅值、波形，检测二次回路的正确性。可只施加上述三相交流电压中的一相来模拟三相不对称故障，检测零序回路的电压、电流的幅值和波形情况，以校验零序回路的正确性。

    3 结束语
    基于外加电源的二次回路检测法不仅满足了二次回路的检测要求，还可实现对各种继电保护方向的验证，相比于传统检测方法，检修精准率增强，工作量减轻。
