摘要：本文为了提高变电站继电保护二次回路检测的精准度，增强变电站运行的稳定性和安全性，在分析常用二次回路检测方法的基拙上，提出了基于外加电源法的二次回路检测方法。试验表明，该方案能控制和预防二次回路故障，提高检测的效率和准确性。
0 引言
在电力系统运行过程中，继电保护二次回路的隐患和故障是不可避免的。可造成二次回路隐患和故障的原因有施工不规范、保护订制计算不合理、设备操作不合理等人为因素以及回路本身元件老化、端子不牢靠、锈蚀、寄生回路等内在因素。为了降低二次回路的故障，可通过检测来及时发现问题，因此研究高精度、高效率的继电保护二次回路检测技术就具有重要意义。
1 二次回路检测常用方法
二次回路又称为二次接线，是根据功能和要求对整个变电站电气系统二次设备进行相连的电气回路。二次回路的检测内容主要包括电流互感器二次侧开路检测，电压互感器二次回路短路检测，以及更换设备后电流互感器、电压互感器极性检测和电流互感器二次绕组直流电阻测量。

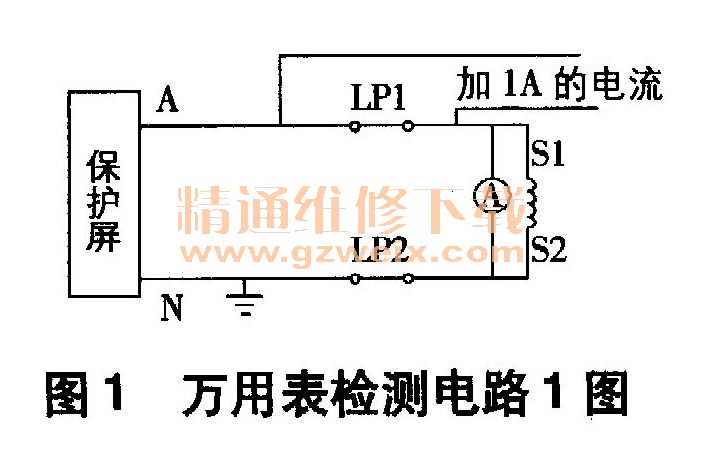

通常使用万用表对二次回路进行检测。一种检测电路如图1所示。打开保护屏的电流连片LP1，在其两端施加1A电流，并在S1和S2间连接电流表。由于电流互感器的二次阻抗足够大，因此可认为电流都从电流表通过。电流表显示值大于1A，表示电流回路连接良好，否则表示存在开路故障。该方法虽然以电流回路为基础，但是不能实现对电流互感器极性的判断。

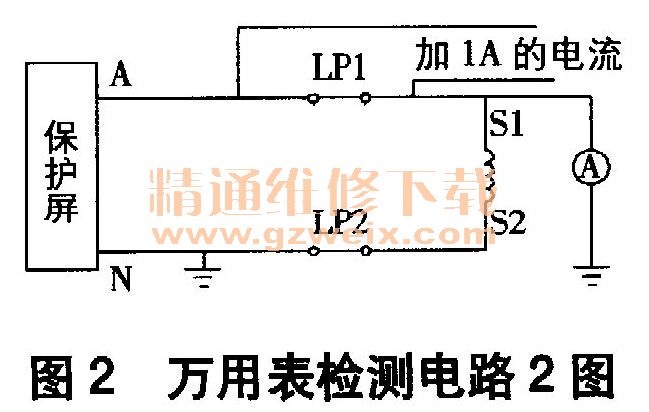

另一种检测电路如图2所示，因为保护屏内电流公共端N已为接地状态，所以电流将通过电流表直接与大地和保护屏形成回路。测量时，打开LP1，在其两端施加1A电流，电流表显示值应为1A，否则存在开路故障。

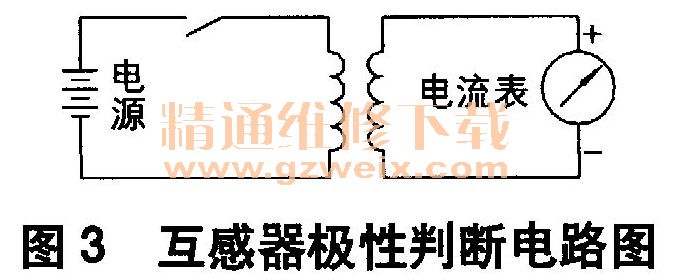

电流互感器极性判断电路如图3所示。电流表指针在电池接通瞬间为正，在电池断开瞬间为负，则说明电流互感器极性正确。该方法虽然简单，但是需人员配合且信息传递较慢。
采用传统方法检测，只能依靠人工，工作量大，且检测结果过分依赖于经验，因此检测过程中难免会存在一些疏漏。
