3.1.3保护动作分析
   （1）直流滤波器差动保护。因K1点位于直流滤波器高压侧电流互感器与刀闸间引线部分，此时直流滤波器保护测到的故障电流仅为一个穿越性电流，即差流为零，故直流滤波器差动保护仅启动而不动作。
   （2）极母线差动保护。极母线差动保护的保护范围是阀厅穿墙套管CT至直流线路CT间的直流极母线和平波电抗器等设备，当检测到电流差值后按定时限动作，包括闭锁换流器、跳开换流变交流进线断路器、进行极隔离。

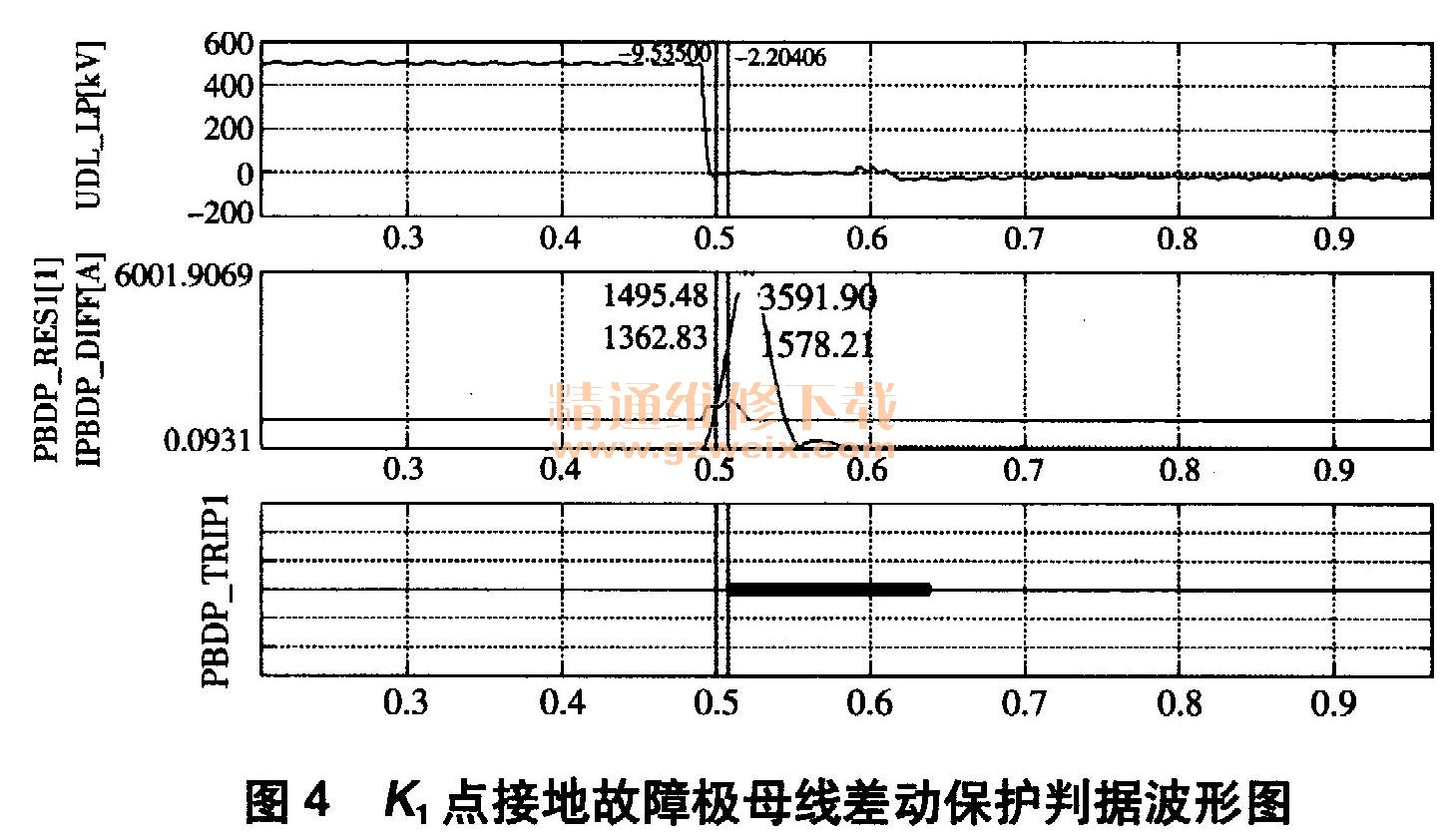

    由图3可知，在故障过程中因K1点的分流作用，IDCH≠ IDLH，故极母线差动保护检测到差动电流。根据保护动作方程式|IDCH-IDLH|＞max [ 0. 3p. u. ， 0. 2×max（IDCH，IDLH ） I，当差动电流大于制动电流时，极母线差动保护动作。如图4所示，PBDP＿DIFF、 PBDP＿REST分别为极母线差动保护的差动电流和制动电流，PBDP＿TRIP1为极母线差动保护动作信号。

    3.2电抗器间引线接地故障
    3.2.1故障概述
    故障前，直流系统双极大地、全压、额定功率正常运行。整流站极1直流滤波器1-2、 L3电抗器之间引线（图2中K5点）发生接地故障后，直流极保护中中性母线差动保护动作，直流滤波器保护中差动保护动作。
    3.2.2故障电流回路分析

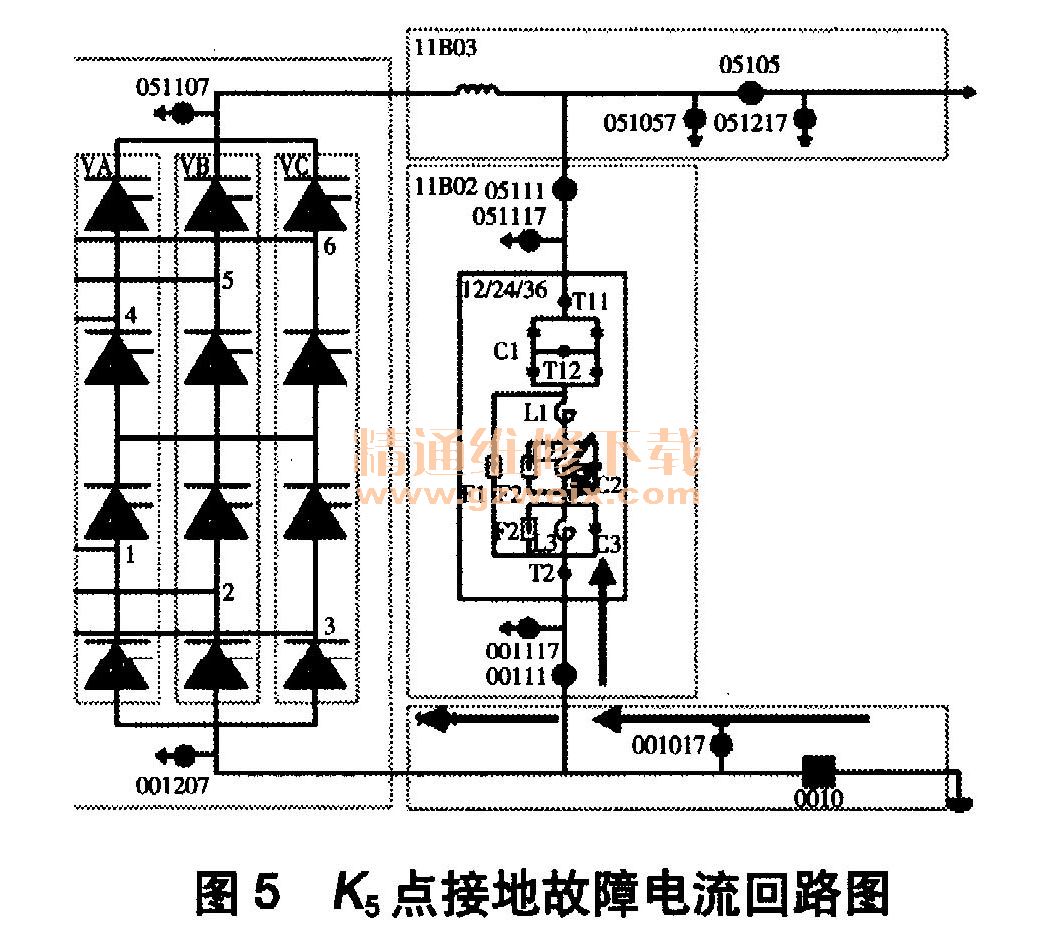

    K5点发生接地故障时，电容器的存在导致阀组高压侧电流IDCH无法向K5点提供故障电流；但是电抗器的 “通直”电气特性使得K5点对IDLN进行分流，一部分电流经K5点人地，而另一部分则继续流向低压侧阀组，如图5所示。故障电流回路可通过分析故障时刻的故障波形得以验证。

    根据故障录波图，K5点发生接地故障后，IDLN与IDCN 、IDCH、IDLH的幅值明显不等。在直流保护启动后约5ms，IDLH＝1 304A、 IDCH＝1 285A、 IDCN＝1 277A，IDLN = 2 602A、  IDLN Op = 2 721A，直流滤波器末端电流IF1T4=1 316A、 IDm = IDs = 55A，考虑到不同CT之间暂态特性不完全一致以及CT的采样误差，则有IDCN =I DLN - I F1T4 9  I DLN = I DLN OP一|IDEEI|一|IDEE2|。故障电流的数值规律与图5所示的故障电流回路完全相符，因此上述故障电流回路分析合理。
3.2.3保护动作分析

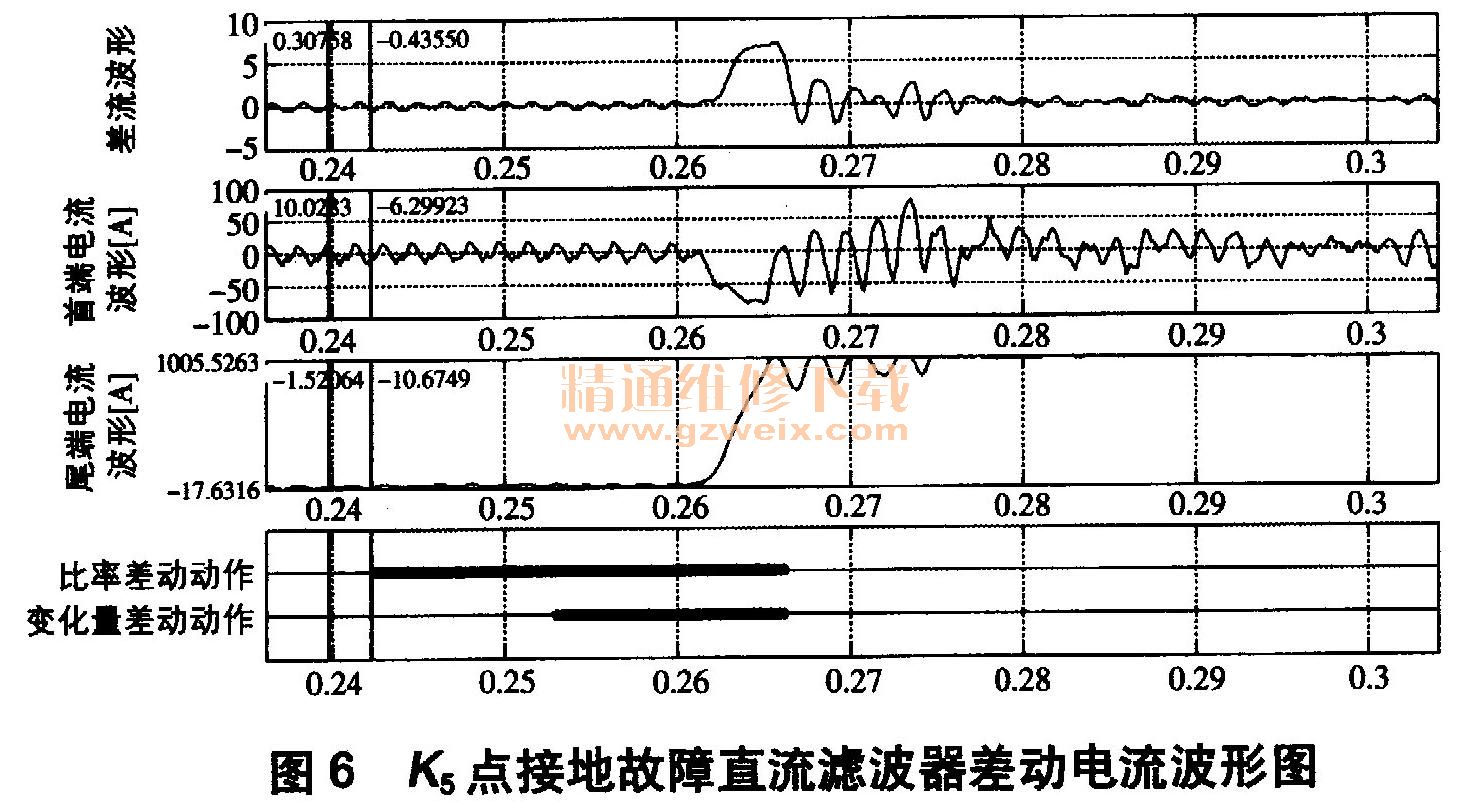

   （1）直流滤波器差动保护。因K5点位于直流滤波器L2、 L3电抗器之间，故发生接地故障后，中性母线的电流会分流至K5点，从而导致直流滤波器保护检测到较大的差动电流。根据差动保护动作方程式Id =|Ih+Itro＞10+0. 51tro（式中Ih、Itro别为直流滤波器首、末端电流），直流滤波器差动保护动作，如图6所示。

   （2）中性母线差动保护。中性母线差动保护的保护范围是阀厅内中性端CT至中性母线出口CT之间的直流中性母线等设备，当其检测到电流差值后按定时限动作，包括闭锁换流器、跳开换流变交流进线断路器、进行极隔离。

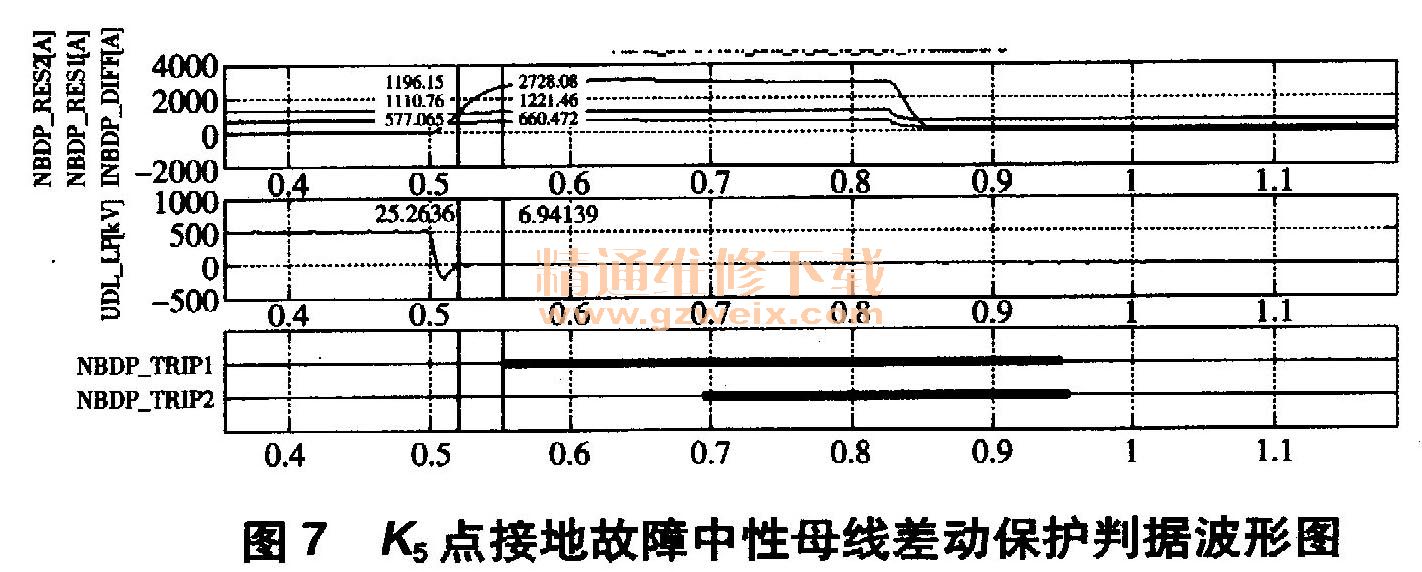

    由图6可知，在故障过程中因K5点的分流作用，IDCN ≠IDLN，故中性母线差动保护检测到差动电流。根据中性母线差动保护I、 II段保护动作方程式|IDCN一IDLN|＞0. 2+0. 2×max（IDcN 9 IDLN）|IDLN一IDLN|>0. 07＋0. 15×max（IDCN|IDLN ）（式中，各变量的量纲均为标么值），当差动电流大于制动电流时，中性母线差动保护动作。如图7所示，NBDP一DIFF为中性母线差动电流，NBDP＿ REST 、NBDPee RES2分别为中性母线差动保护的I、 II段制动电流，NBDPse TRIP1、 NBDPes TRIP2分别为中性母线差动保护I、 II段跳闸信号。
