摘要：本文基于换流站直流滤波器本体结构，对直流滤波器内部不同元器件发生接地故障时的故障特征进行讨论，并结合直流保护动作原理及故障录波对故障过程中直流保护系统的保护动作行为进行分析，最后对直流滤波器各典型接地故障中故障回路的形成及直流保护系统的保护动作行为进行总结，为迅速查清直流滤波器故障原因提供理论基础。

    0 引言
    换流器工作过程中会在直流侧产生谐波，造成直流侧设备发热，邻近通信系统受到干扰，当谐波水平超出一定范围时，理论上还会造成直流保护系统误动，因此在具有架空线路的直流工程中均配置有直流滤波器，用以改善直流系统运行性能，保证邻近通信系统通信质量。由此可见，直流滤波器的运行稳定与否，直接影响到直流输电系统的可靠性。
    目前，对换流站直流滤波器及其保护动作行为的分析研究已有不少。分析了直流输电系统在不同运行方式下对直流滤波器保护的影响，并重点讨论了差动保护和不平衡保护在实现过程中需要注意的问题，有效地解决了直流滤波器保护在灵敏性与可靠性之间的矛盾。基于宝安换流站一起直流滤波器保护误动事件，分析了直流滤波器差动保护的特点以及特殊运行方式对直流滤波器差动保护的影响，并指出因直流滤波器首末两端CT的暂态特性不一致以及CT饱和等因素，差动保护动作时间需与保护滤波算法相配合。通过对三调谐滤波器故障仿真建模，指出特高压直流输电工程中，在直流滤波器高压端（或直流极线）接地以及操作波侵入直流极线这两种故障情况下，直流滤波器各设备均会承受最苛刻的应力，故这两种故障类型对于确定直流滤波器各设备的暂态定值具有决定性作用。关于直流滤波器的研究基本上侧重于直流滤波器的参数配置以及保护误动作的分析与完善，未涉及直流滤波器故障对直流保护系统的影响以及影响产生的根源，因此从电路角度对换流站直流滤波器各种典型接地故障进行分析，研究故障期间故障电流回路以及直流保护系统对故障的响应情况，不仅可以为直流滤波器故障排查提供理论基础，而且对工程设计也具有一定的指导意义。

    1 直流滤波器本体结构

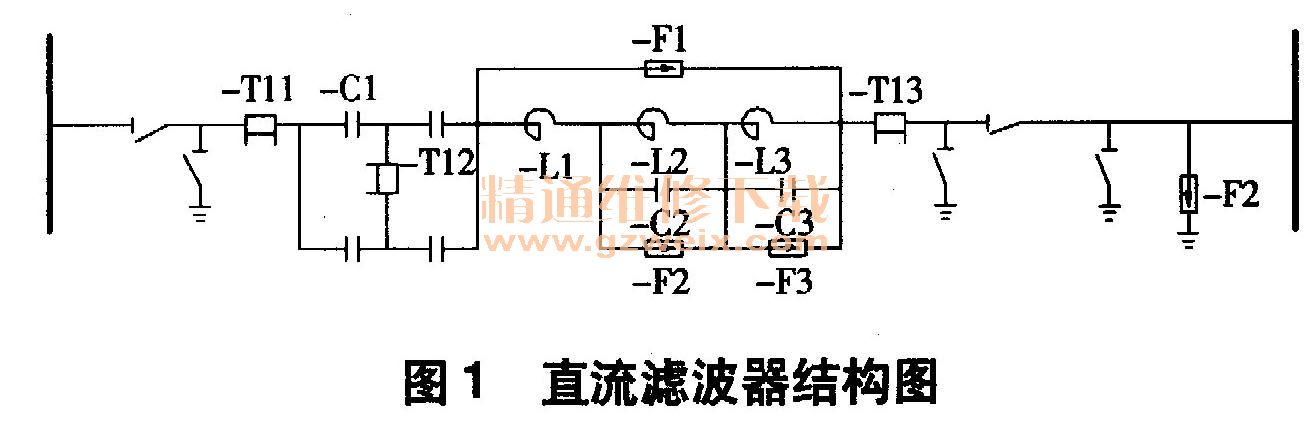

    在电路原理及元件组成上，换流站直流滤波器与交流滤波器其实是相同的，均通过电容、电抗及电阻等元器件的不同组合来形成谐振回路，从而滤除相应的谐波分量，如图1所示。目前，在已投运的直流工程中，较常见的为具有或不具有高通特性的单调谐、双调谐和三调谐无源滤波器，其它型式的直流滤波器仅应用于个别直流工程。下文将提到的直流滤波器均指直流无源滤波器，其结构如图1所示。
