3 指示方式存在的问题

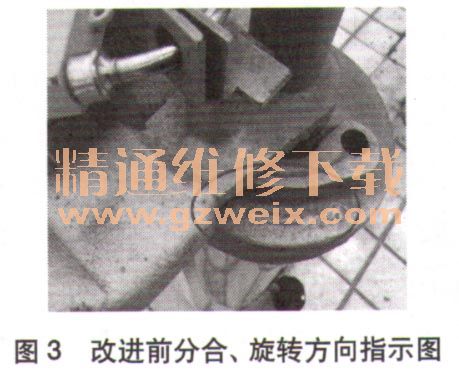

    由于“分”、“合”字和旋转方向指示与基座是铸铁一次浇筑而成，因此“分”、“合”字和旋转方向指示颜色与基座相同，不醒目，且字迹、箭头粗糙。在太阳暴晒、空气污染、定期除锈刷漆等因素的影响下，“分”、“合”字和旋转方向指示就更加模糊难以看清，如图3所示。这显然不符合《国家电网公司电力安全工作规程（变电部分）》要求。在不明确旋转方向的情况下进行操作，可能出现操作方向错误，这不仅会损坏隔离开关，还可能引发设备接地或短路，造成操作事故。

    4 解决方案
    4.1方案选择
    针对存在的问题，通过分析提出如下解决方案。
    方案一：户外贴纸改进方案。在浇注字和箭头的位置分别粘贴带有“分”、“合”字和箭头的户外贴纸， “分”字为绿色，“合”字为红色。该方案简单、经济、易实施，但一段时间后字迹会褪色模糊，故需频繁更换以保障足够的清晰度。
    方案二：标识牌改进方案。在适当位置悬挂带有 “分”、“合”字和箭头的标识牌，“分”字为绿色， “合”字为红色。该方案中，字是垂直立起的，雨雪不易沉积，太阳暴晒面积和时间减少，即便使用同材质的贴纸，字迹也不易褪色，但该方案实施难度较大，需设计、制作、安装标识牌。
    通过对比分析，从持久性、工艺、有效性方面综合考虑，显然方案二更好。
    4.2标识牌改进方案
    4.2.1位置
    方案一：将标识牌设置在操作把手连接的垂直连杆底部，安装有难度。
    方案二：将标识牌设置在现有“分”、“合”字和旋转方向指示位置的侧面，该位置偏低，侧面空间狭小使标识也很小，过于隐蔽，提示效果不好。
    通过对比分析，确定采用醒目、灵活性更高的方案一位置。
    4.2.2固定方式
    方案一：在垂直连杆上用手枪钻钻孔，然后用铆钉枪将标识牌铆在垂直连杆上。这种方式固定牢固、不移位，但实施难度大，需在垂直连杆上钻孔，工作量也大，更换标识牌不方便。
    方案二：用不锈钢可调小抱箍固定在垂直连杆上。这种方式工艺美观、固定牢固、安装方便，但小抱箍制作难度大，且需与标识牌连接牢固。
    方案三：用扎带或金属丝穿过标识牌捆绑在垂直连杆上。这种方式安装方便，但扎带一段时间后会老化断开导致标识牌掉落，而用金属丝工艺感较差。
    通过对比分析，确定采用工艺感好、便于安装的方案二固定方式。
    4.2.3材质
    方案一：采用铝合金板，由于铝合金不能焊接，因此将不锈钢可调小抱箍粘贴在铝合金板后面，但粘贴面小，小抱箍日久会脱落。另一方面，直接穿孔会破坏整板的美观。
    方案二：采用钢板，将不锈钢可调小抱箍焊接在钢板背面，但钢板易锈蚀。
    方案三：采用不锈钢板，将不锈钢可调小抱箍焊接在钢板背面，但对材质要求高。
    通过对比分析，确定采用不生锈、易搭配的不锈钢板。
    4.2.4字样
    方案一：采用双色板，粘贴在不锈钢板上，但机械强度较低。
    方案二：采用贴纸，贴在不锈钢板上，但字迹日久会褪色。
    方案三：采用铝板材质标识牌，粘贴在不锈钢板上，但费用偏高。
    通过对比分析，确定采用色泽性较强、制作灵活快捷的方案一字样。
    5 方案实施

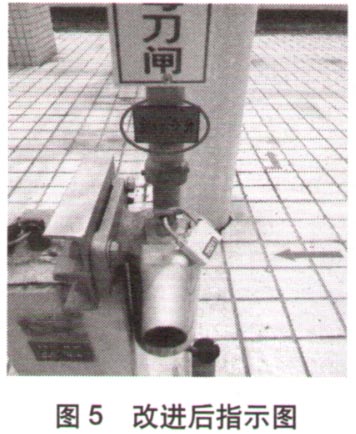

    方案确定后，现场精确测量相关尺寸，充分考虑美观度和设备标识牌的配套性，绘制出设计图如图4所示。根据设计图，制作出背面焊接有不锈钢可调小抱箍，正面带有“分”、“合”字和旋转方向指示的标识牌，并将不锈钢可调小抱箍套在垂直连杆上，用螺丝紧固，效果如图5所示。

    6 结束语
    操作人员操作设备时持有操作票，会实行唱票复诵制，核对设备标识牌的设备名称和编号，而改进后的指示位于设备标识牌紧邻的下方，给操作人员很好的指示作用，有效防止了误操作事故的发生。通过改进，GW4型隔离开关达到了《国家电网公司电力安全工作规程（变电部分）》的技术要求。
