GW型隔离开关分合、旋转方向指示的改进
来源:电工技术  作者:佚名  2016-12-30 08:35:42

    摘要:本文针对GW4型隔离开关存在分合、旋转方向指示不明显问题,结合GW4型隔离开关结构,经分析提出解决方案。方案实施效果明显,满足了国家设备技术要求。

    断路器在运行时无法直接观察其通断状态,因此常配套使用断电后有明显断开点的隔离开关。GW4型隔离开关由于具有结构简单、经济可靠、尺寸小、重量轻等特点而被广泛使用。如果GW4型隔离开关不能满足国家设备技术要求,那么将埋下重大隐患,影响设备的安全稳定运行。

    1 GW4型隔离开关及手动操动机构的结构

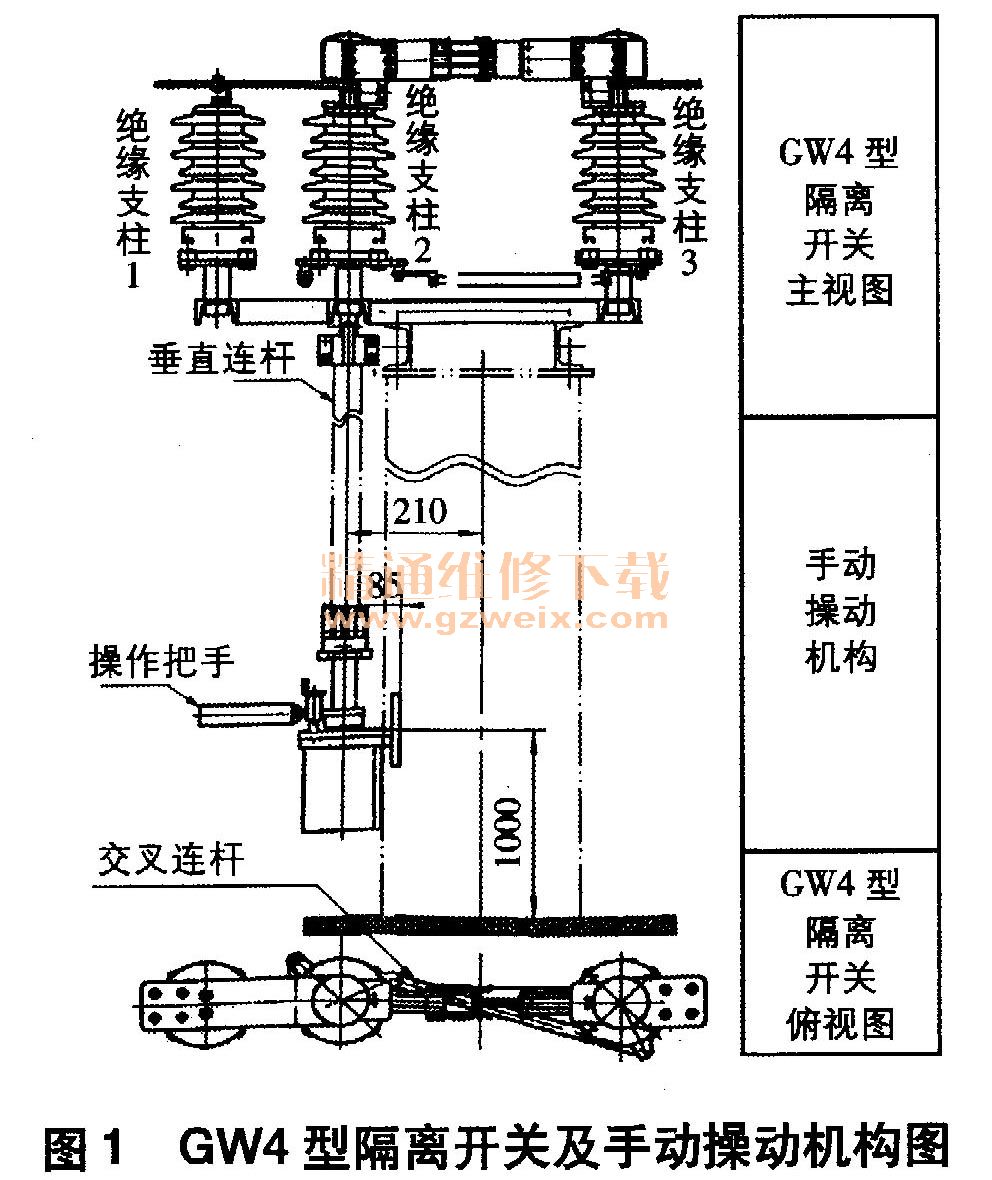

    GW4型隔离开关及手动操动机构如图1所示。隔离开关由底座、绝缘支柱及导电部分组成。每相有3个实心棒式绝缘支柱,分别装在底座两端的轴承座上,绝缘支柱1为固定导线用。导电闸刀分成两段,分别固定在绝缘支柱2和3的顶端;绝缘支柱底部用交叉连杆连接,可水平转动;触头接触的地方在2个绝缘支柱的正中位置;操作时由操作人拉动操作把手带动垂直连杆,使交叉连杆转动带动2个绝缘支柱向相反方向转动,从而实现闸刀断开或闭合。

    2 GW4型隔离开关分合、旋转方向指示方式
    目前,GW4型隔离开关手动操动机构常用铸铁浇筑基座,在操作把手下部有限位孔(如图2所示),在限位孔旁有与基座同色的“分”、“合”字和旋转方向指示。拔出定位卡销按旋转方向拉动操作把手至定位卡销滑进对应限位孔结束,操作把手对应的分合指示位置即是隔离开关的分合位置。
