该日，将＃3主变由运行转检修状态的倒闸操作中，9时46分51秒219毫秒分梭洋线102 QF断路器后，操作110kV I段母线PT二次联络切换开关1BK至投入位置，操作110kV III段母线PT切换开关2BK至切除位置。5分40秒938毫秒后，分110kV II、III段母联开关120QF断路器时，110kV III段母线停电，因110kV I段母线1514PT二次电压经＃2主变保护装置PT自动切换单元给110kV III段母线二次反充电，将用于保护的二次空开ZK1及ZK4冲开，故110kV普梭沙101线路保护及110kV梭洋102线路保护发PT断线告警。5分42秒278毫秒后，110kV梭洋102线路保护PT断线告警恢复，由于梭洋线102QF断路器在分位，保护电压（1534PT二次电压）无压，线路无电流，因此PT断线告警500ms后报警消失。9分33秒364毫秒后，在上位机合上110kV梭洋线102QF断路器，造成110kV普梭沙101线路潮流变化，CT二次电流突变量大于整定值（（1A），保护装置发PT断线告警；三相电流最大值为1. 93A，大于整定值（1. 67A），故110kV普梭沙101线路保护（PT断线过流II段保护）动作，保护动作正确。在以上过程中，PT断线告警恢复时，保护电压空开ZK4偷跳导致保护无压，合上102QF断路器瞬间二次电流为1. 98A、PT断线告警未发出，无法闭锁距离保护，所以110kV梭洋102线路保护（距离I段保护）动作，保护动作正确。
    综上所述，110kV普梭沙101线路保护（PT断线过流II段保护）动作及梭洋102线路保护（距离I段保护）动作均属正确；造成保护动作的原因为110kV I、III段母线PT用于101、102线路保护的二次空开ZK1、ZK4跳闸，而ZK1、ZK4跳闸的原因是分母联开关120QF断路器时110kV I段母线电压经＃2主变保护装置的PT自动切换单元对110kV III段母线进行PT二次反充电。

    4 分析证实
    经地调同意，该发电公司进行倒闸操作模拟，具体步骤如下：拉开110kV梭洋线102QF断路器，检查110kVI、III段母线PT应用于保护的二次空气开关ZK1、ZK4正常；拉开110kV II、III段母线联络开关120QF断路器，检查110kV I、III段母线PT应用于保护的二次空开ZK1、ZK4跳闸；合上110kV I段母线PT应用于保护的二次空气开关ZK1；合上110kV II、III段母线联络开关120QF断路器；合上110kV III段母线PT应用于保护的二次空气开关ZK4；拆除＃2主变保护装置III段母线PT二次电压输入端子；拉开10kV II、III段母线联络开关120QF断路器，检查110kV I、III段母线PT应用于保护的二次空开ZK1、ZK4正常。
    经模拟证实，拉开110kV II、III段母线联络开关120QF断路器，110kV I段母线二次电压经＃2主变保护装置PT自动切换单元给110kV III段母线二次反充电，是造成110kV I、III段母线PT应用于保护的二次空开ZK1、ZK4跳闸的原因。

    5 整改方案

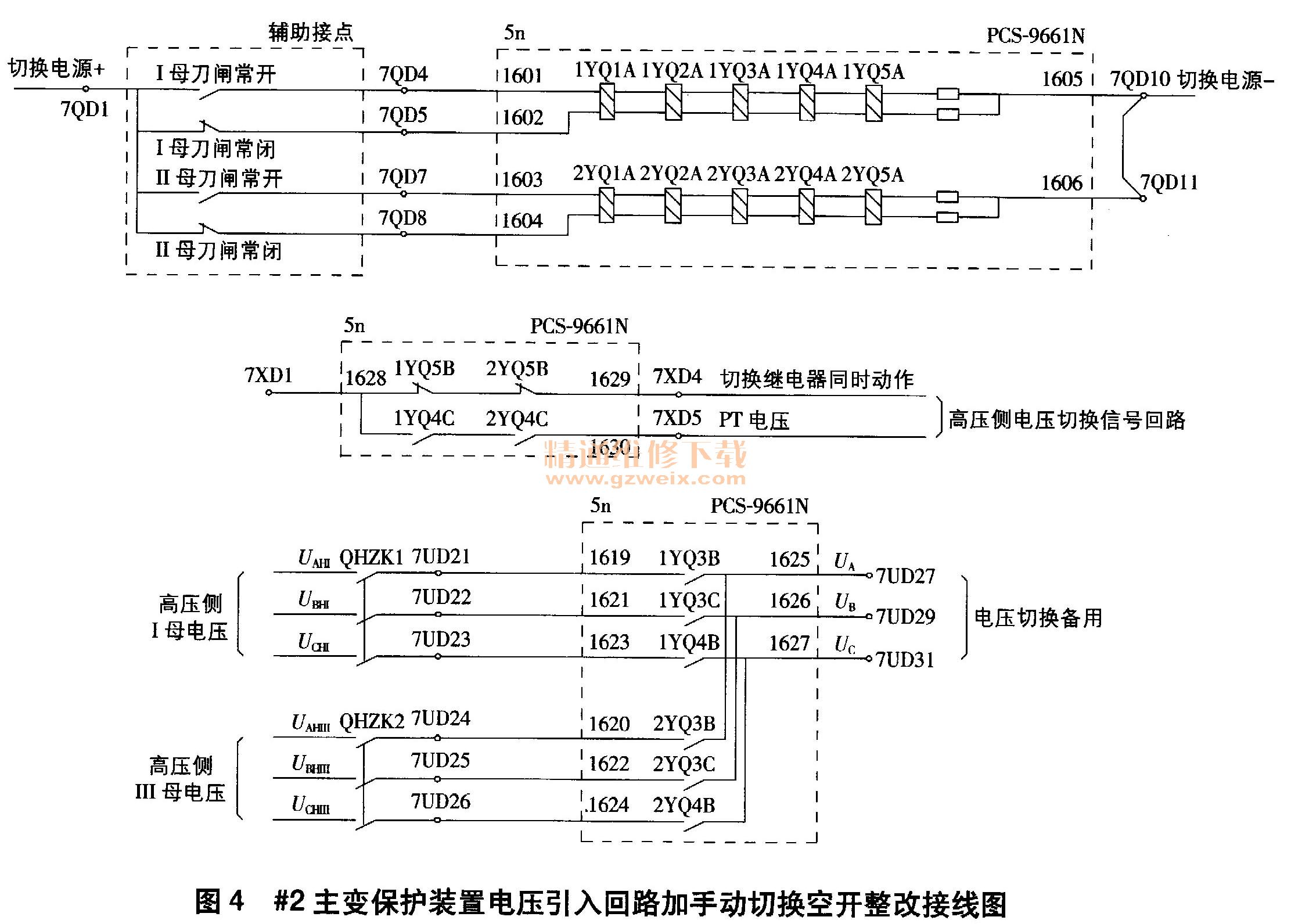

    方案1：在接入＃2主变保护装置的110kV I、III段母线PT二次电压回路中分别加装手动投、切空开QHZK1、QHZK2，如图4所示。正常运行时，任投入QHZK1、QHZK2中的一个，确保只有一路电压输入；当运行方式发生改变时，为确保110KV I、II、III段母线在联络状态，先将QHZK1、QHZK2联络，再拉开QHZK1或QHZK2电压回路空开即可。

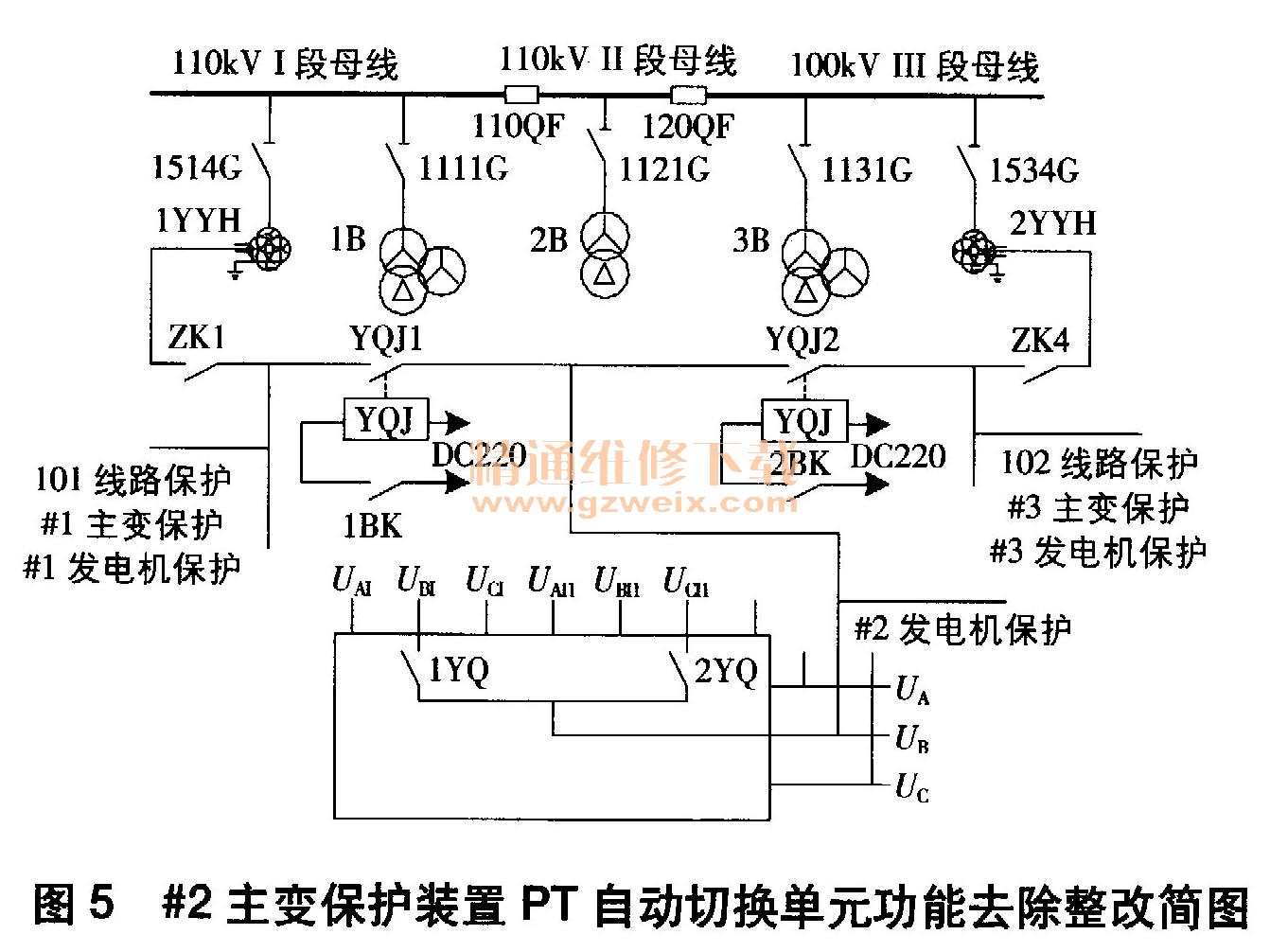

    方案2：除去＃2主变保护装置PT自动切换功能。原接入的保护电压为110kV I段母线电压和110kV III段母线电压，经PT自动切换单元自动切换的电压作为保护电压。现将保护电压改为取自110kV I段母线和III段母线二次电压的公共母线，通过切换1 BK或2BK实现电压切换，如图5所示。
