摘要：本文对某发电公司110kV 101线路PT断线过流II段保护动作，110kV 102线路距离I段保护动作及用于线路保护的110kV I、III段母线PT二次空开偷跳进行分析，查出其原因为110kV I段母线二次电压经＃2主变保护装置PT自动切换单元给110kV III段母线二次反充电。经过实际模拟操作，提出整改方案并进行实施，避免了此类保护误动现象的产生。

    1 故障前运行方式

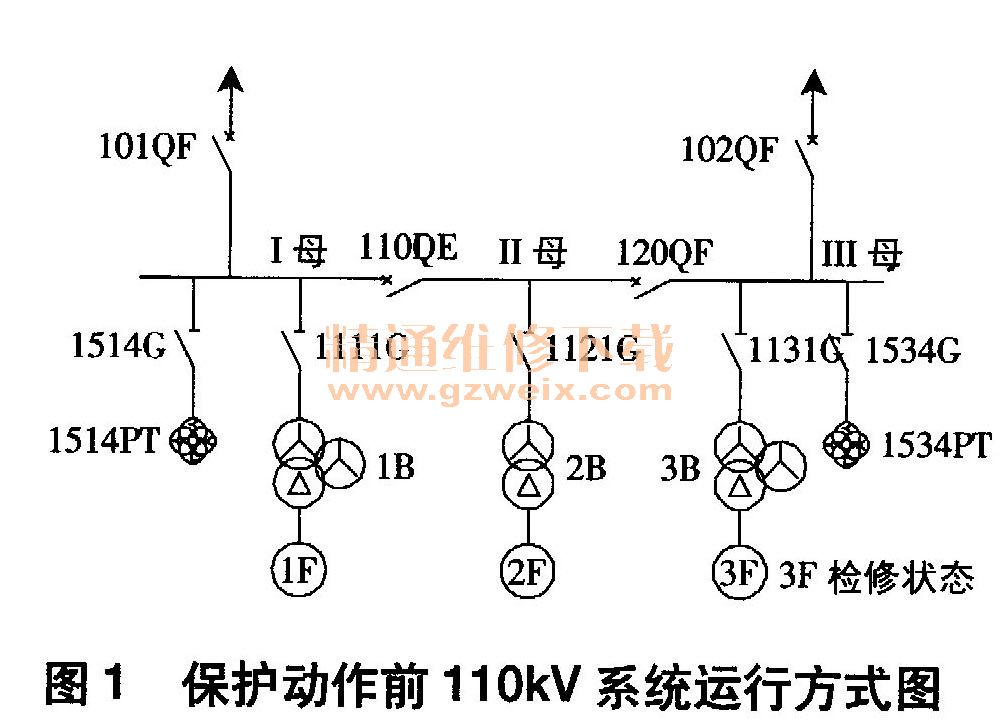

    故障前，110kV普梭沙101线路运行，母联110QF、120QF合位，梭洋102线路运行，110kV系统合环运行；#1. #2机组在发电状态，#3机组在检修状态；全厂总负荷为52MW。保护动作前，110kV系统运行方式如图1所示。

    2 开关跳闸及保护动作情况
    某日，发电公司根据检修工作计划，对＃3主变进行年度预试及保护定检工作。当日9时35分开始对＃3主变进行运行状态转检修状态操作。11分51秒219毫秒后，在上位机分110kV梭洋线102 QF断路器，随后操作110kV I段母线PT二次联络切换开关1 BK至投入位置，操作110kV III段母线PT二次联络切换开关2BK至切除位置，合上＃3主变中性点1130接地刀闸。17分32秒157毫秒后，在上位机分110kV II、III段母联开关120QF断路器，随后拉开＃3主变高压侧1131G隔离开关，＃3主变从运行状态转为冷备用状态。18分42秒后，在上位机合上110kV II、III段母联开关120QF断路器。21分18秒后，合上110kV梭洋线102QF断路器。21分18秒696毫秒后，110kV普梭沙101线路保护（PT断线过流11段保护）动作，101QF断路器跳闸，同时110kV梭洋102线路保护（距离I段保护）动作，102QF路器跳闸。由于101QF、102QF断路器保护动作，因此＃1、# 2发电机甩负荷事故停机，全厂失压。

    3 保护动作原因分析
    该发电公司110kV系统采用单母线分三段运行方式，共设二回线。#1发电机保护采集的系统电压为110kV I段母线1514PT的二次电压，#3发电机保护采集的系统电压为110kV III段母线1534PT的二次电压，#2发电机保护采集的系统电压为110kV I段母线1514PT及110kVIII段母线1534PT二次联络母线电压。#2主变保护装置高后备保护采集的保护电压为110kV I段母线1514PT的二次电压和110kV III段母线1534PT的二次电压经PT自动切换单元切换后的电压，如图2所示。

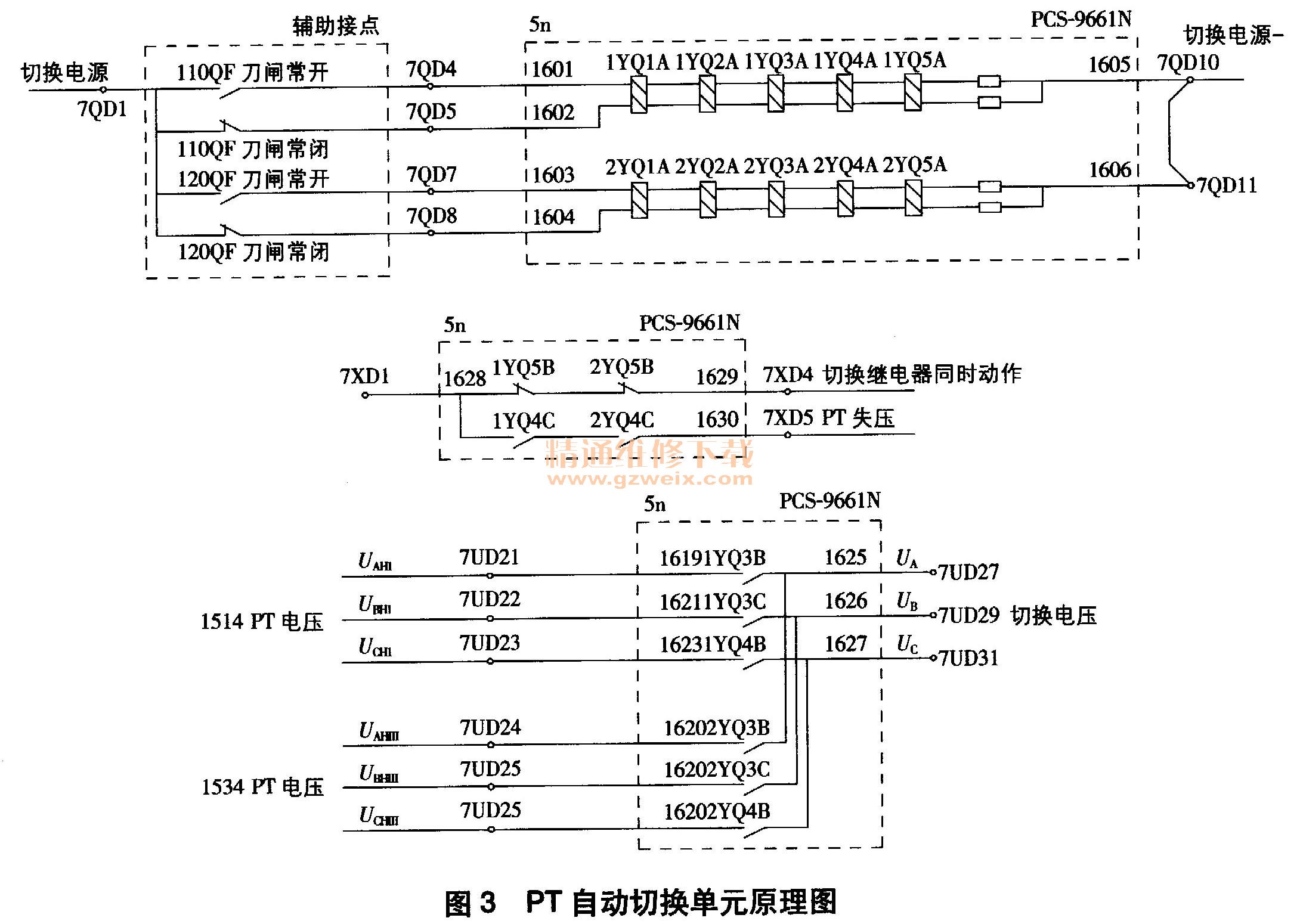

    ＃ 2主变保护装置为南瑞PCS-9681NH。 PT自动切换单元原理如图3所示，1 YQ、2 YQ为电压切换继电器，均为自保持继电器；110QF刀闸常开、110QF刀闸常闭为母联开关110QF的辅助接点；120QF刀闸常开、120QF刀闸常闭为母联开关120QF的辅助接点。110QF刀闸常开闭合时1 YQ动作，110QF刀闸常闭闭合时1 YQ返回；120QF刀闸常开闭合时2YQ动作，120QF刀闸常闭闭合时2YQ返回。110kV II、III段母联开关120QF由闭合状态到分闸状态的过程中，120QF刀闸常开分开到120QF刀闸常闭闭合需要一个过程。在该过程中，由于2YQ为自保持继电器，因此未返回，即1YQ、2YQ均动作，而110kV I、III段母线PT二次仍联络运行。
