为保证故障情况下，一回线路能够带动整个环网的负荷，正常运行方式下，每个环网（2个回路）的总负荷不应超过单回线路的额定载流量，即线路利用率不超过50%。其中，环间联络开关的位置和接线方式的选择受地理环境、负荷情况等因素影响，通常以就近的不同主变的两个环网联络为原则，对于重要负荷密集的环网，应选择上一级电源相对独立的两个环网联络。
    2.2基于多端口换流系统配电网合环运行实施方案
    2.2.1网架结构

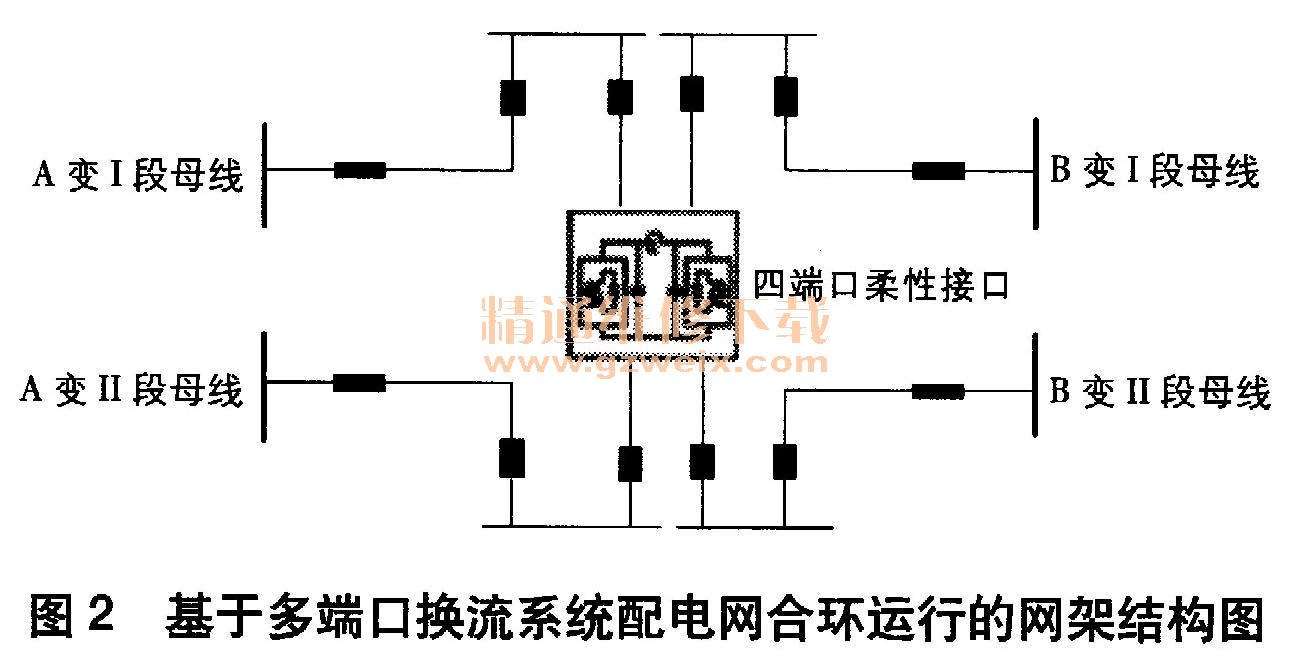

    基于多端口换流系统配电网合环运行的网架结构如图2所示，本文以四端口装置为例进行分析，其由4个端口和公共直流母线构成。A变I段、II段母线和13变I段、II段母线通过四端口柔性直流接口装置进行互联，实现合环运行。该环网具有灵活的拓扑结构，可根据现场负荷实际需求构成任意两线路、三线路、四线路联络式结构，从而可有效调节各母线间的潮流分配，实现潮流优化。

    2.2.2保护配置及合环控制
    基于多端口换流系统配电网合环控制技术，正常运行时，以经济优质为目标，通过调节各母线间的潮流分配，实现潮流优化，有效均衡负荷。故障和紧急状态下，馈供线路的保护配置方式与基于环形接线模式合环运行相似，仍基于多端故障信息和差动保护原理，通过故障点两侧断路器，实现故障可靠隔离；多端口换流装置的控制保护策略以安全可靠为目标，对潮流大小和方向进行柔性控制。
    为降低合环瞬间对配电网的冲击，在含多端口换流系统的配电网中，合环运行控制策略如图3所示。故障切除后，多端口换流装置转为V/F工作模式，合环操作时需要通过调节换流装置直流侧电压使合环冲击最小，一旦满足合环条件，就发合环信号；同时换流装置由V/F工作模式切换到P／Q工作模式。

    3 结束语
    基于环形接线和多端口换流系统的两种配电网合环运行模式对配电网保护配置、整定及配电网一次设备、二次设备、通信通道都有较高要求。基于环形接线的配电网合环运行模式目前在国内外均有实际运行案例，有较好的运行经验，但是在运行中对配电网方式有一定限制，不同的电源存在合环电流、短路容量过大等问题。基于多端口换流系统的配电网合环运行可有效调节各母线间的潮流分配，实现潮流优化，有效解决系统合环电流、短路容量过大等问题，同时可有效隔离各端接入系统间的故障，防止故障扩大化，使系统具有故障后的快速恢复能力。目前，该模式因控制策略复杂、装置成本过高而在国内还没有实际应用案例，大部分研究仍停留在方案可行性分析和建设方案论证等理论研究层面。
