化工厂UPS不间断电源系统改造
来源:电工技术  作者:佚名  2017-01-03 10:30:19

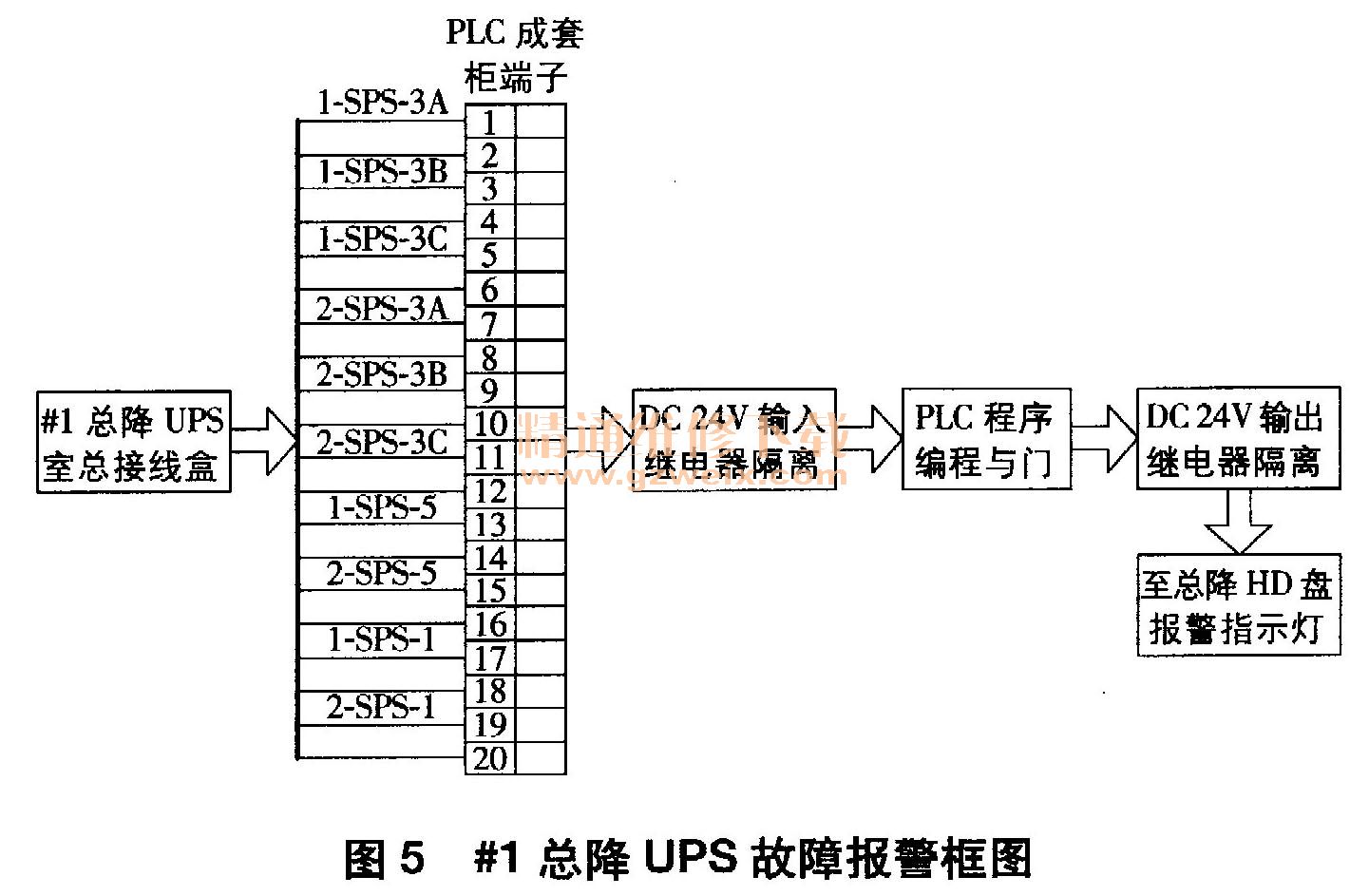

    (1) PTA # 1总降UPS报警接线引出方案。PTA # 1总降10台UPS报警接点引至一个总接线盒,再通过DC24V继电器接至总降模拟盘PLC,在PLC内部编程后,输出信号经DC 24V继电器引至模拟盘警铃及报警灯显示,如图5所示。

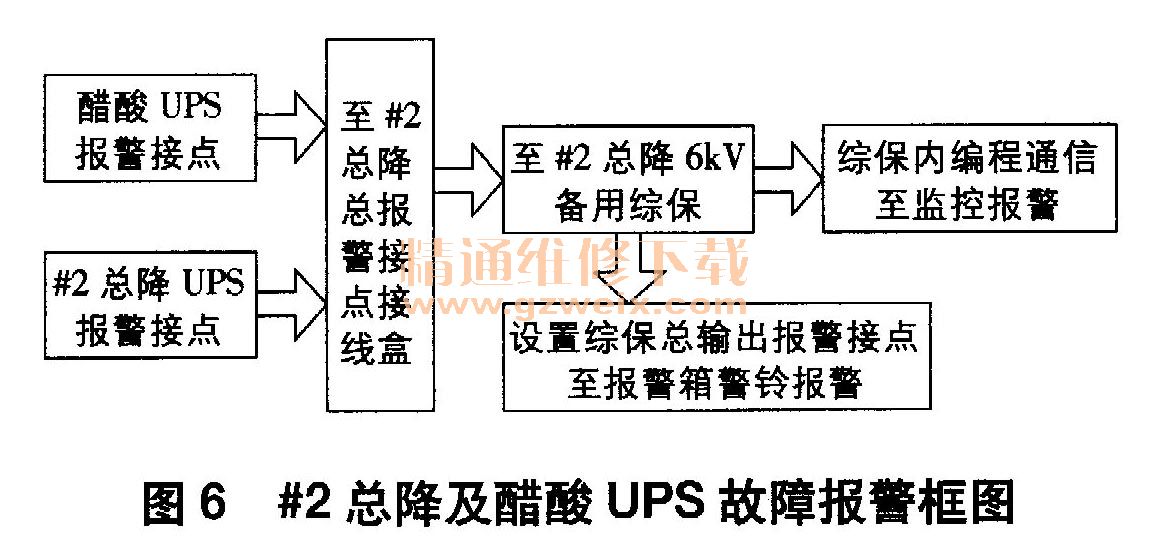

    (2) PTA # 2总降UPS报警接线引出方案。PTA # 2总降3台UPS及醋酸1台UPS共4台UPS报警接点引至一个总接线盒后,再经一根总电缆引至6kV备用开关柜综保,通过编程、设置,输出信号至前台监控及总报警箱警铃报警,如图6所示。PTA # 3总降UPS报警接线引出方案同PTA2#总降UPS。

    3 结束语
    改造后,UPS运行稳定,供电可靠性大大提高。实现远程监视报警系统后,UPS一旦发生故障,就能及时发现并处理,从而可减少装置的非计划停车。
