化工厂UPS不间断电源系统改造
来源:电工技术  作者:佚名  2017-01-03 10:30:19

    摘要:本文阐述某化工厂UPS系统的结构特点及负荷分配情况,分析该厂UPS应用中存在的问题,通过改造完善该厂UPS系统电源的配置,进而保障该厂运行的稳定性。

    0 引言
    UPS能在电网发生任何异常状况时确保仪表及电气设备在系统电压恢复正常前仍正常工作,有效抵御电网扰动引起的数据丢失、生产过程失控等危险。化工厂UPS系统主要为以下设备提供不间断电源:仪表控制系统(DCS、ESD、隔离栅等)、现场调节阀及现场测量仪表;电气开关柜控制、全厂电力系统监控、DC 24V电源模块及低压再启动系统;变电所、机柜间及装置现场的事故照明。本文将针对某化工厂UPS不合理的地方进行改造,以完善UPS系统电源的配置,进而保障UPS系统运行的稳定性。

    1 存在问题
    1.1 UPS负荷分配不合理
    化工厂PTA # 2总降UPS负载不仅有事故照明电源、三循仪表控制系统电源,还有PTA # 2总降的监控机电源、保护屏电源等。事故照明电源会影响仪表用电及保护屏用电的安全可靠性。另外,醋酸变电所单台UPS为化工厂空压站3台空压机的PLC提供电源,一旦该UPS故障,3台空压机将全部联锁停车,影响化工厂、芳烃厂压缩气的使用,进而导致化工厂和芳烃厂非计划停车。从UPS负荷分配情况看,负荷分配存在不合理现象。
    1.2电气侧UPS的输入电源未能实现冗余
    PTA # 2总降UPS为单回路供电,供电可靠性存在隐患。其它UPS虽然为双回路供电,但是自身故障时,静态旁路电源不具有抗系统电压波动的能力,系统电压波动仍会造成UPS所带负载失电。
    1. 3 UPS没有脱机检修旁路
    部分UPS没有脱机检修旁路,不能满足UPS离线检修要求。一旦UPS主机发生故障,只能在线检修,威胁到检修人员及设备的安全。增加UPS脱机检修旁路后,UPS主机电源能完全断开,满足UPS离线检修要求,便于UPS检修维护和保证检修安全。
    1. 4 UPS电池放电容量不足
    蓄电池组性能直接影响UPS作用的发挥。化工厂UPS系统现有蓄电池的使用年限基本达不到规定。某日PTA # 1总降1-SPS-3C UPS在主电源系统晃电,旁路电源质量不稳的情况下自动切至电池向负载供电,由于系统晃电时间较长,因此电池放电15min后电压降低,导致UPS逆变器自动关断,仪表DCS系统失电,而该UPS电池的使用年限还有3年,事故发生前3个月的充放电试验是正常的。后经调查发现,其中几节电池的电压已严重下降至8V左右,导致电池的输出电压降低,进而造成UPS逆变器自动关断。
    1. 5 UPS输出至仪表侧电源分配未能实现冗余

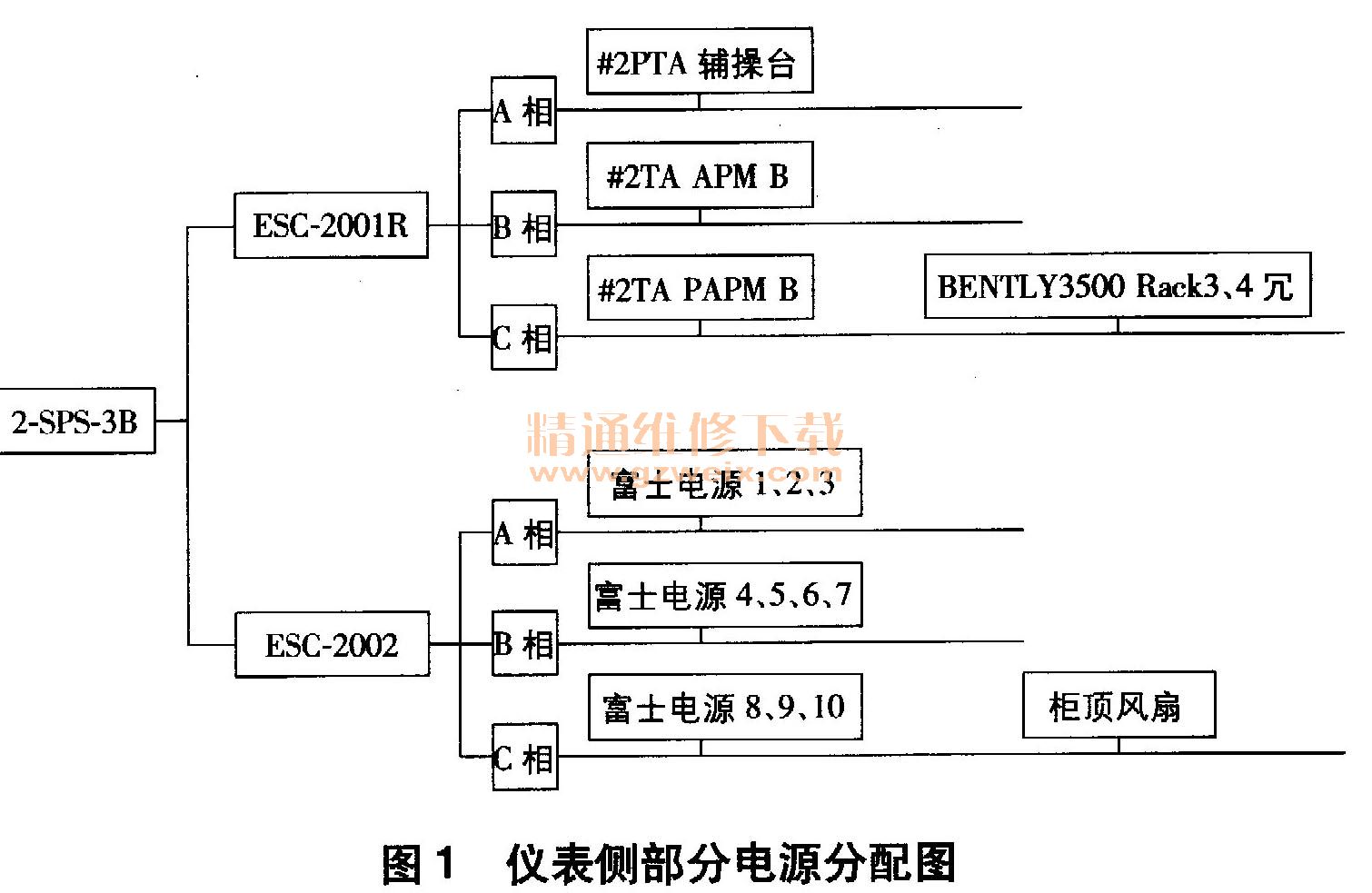

    PTA #1总降1 / 2-SPS-3 B UPS系统分别给仪表两条线的富士电源柜供电。富士电源柜中的10个电源模块只是在1/2-SPS-3B的三相上分配了负荷,并没有实现UPS自身故障时的冗余安全。目前,仪表侧部分电源分配情况如图1所示。

    1. 6 UPS未实现远程监视报警功能
    UPS安装在变电所内。由于化工厂装置多且较分散,而试验班距每个UPS室又较远,因此UPS运行情况只能在巡视时才能了解。按规定,电气人员1天仅巡视2次,因此UPS运行中的故障报警常不能及时发现并处理。
