2 故障实例分析
    2.1实例一

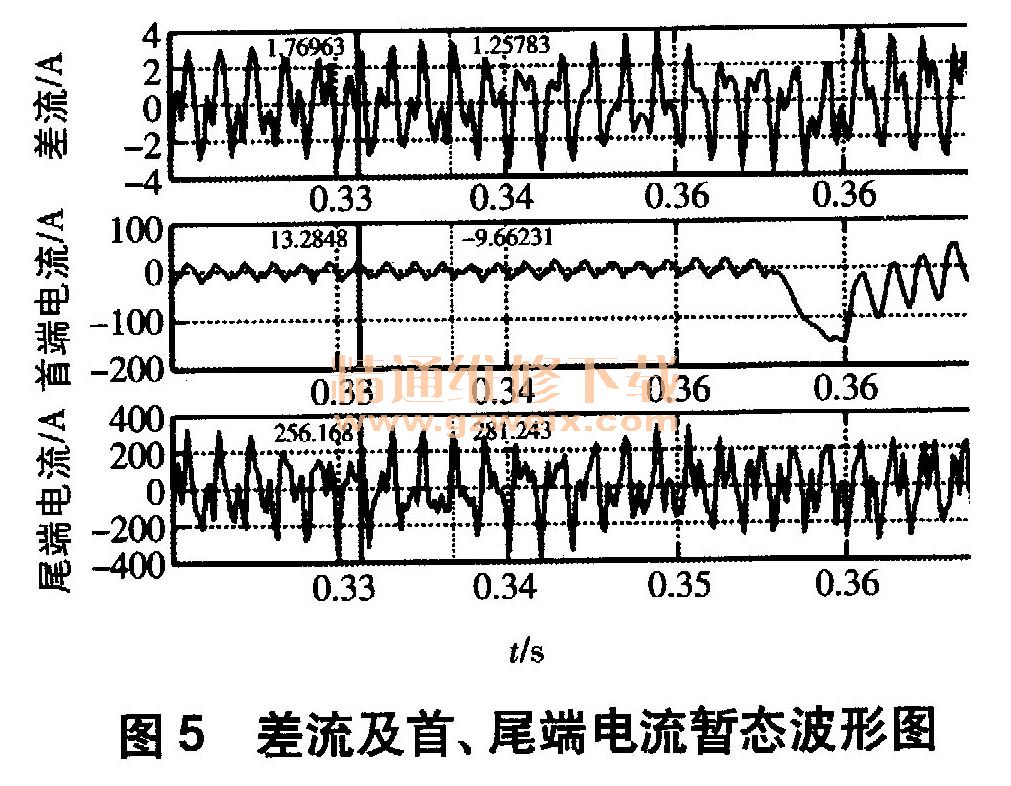

    故障前，某±500kV换流站（整流站）处于双极大地运行方式，双极功率控制，双极功率为3 200MW，站间通信正常，控制保护系统无异常信号发出。某时，极1直流滤波器电容器C1的C11桥臂和C21桥臂之间引线发生接地故障（故障点为F4），最终导致极1闭锁。故障发生后，典型SER为：P1DFPA比率差动动作、P1DFPA闭锁极、P1DFPA PIDFPA大电流接点闭锁输出、Sipipcpl紧急停运等。故障暂态波形如图5所示。

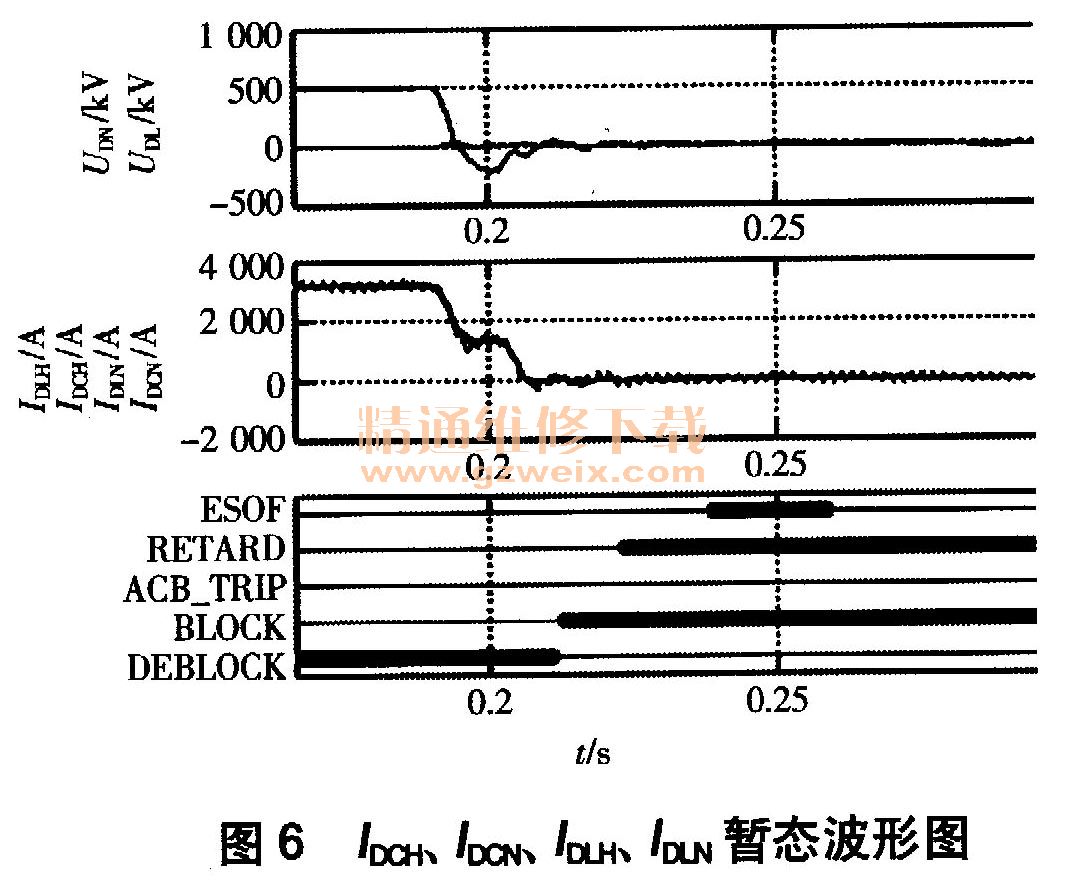

    故障F4点位于差动保护范围内，故障期间故障电流从直流滤波器首末两端电流互感器流向故障点，当差流超过保护定值时，差动保护动作。但F4点位于C11桥臂和C21桥臂之间，由于电容器存在“通交阻直”的特性，此期间在F4点不会形成明显的分流，因此接地故障发生后，直流电压、电流逐步降为零。又因IDCH、IDCN、IDLH、IDLN下降速率一致，且在凡点不形成分流（如图6所示），故直流保护不动作。此时，只能依靠直流滤波器保护发出的ESOF信号隔离故障点。

    2.2实例二

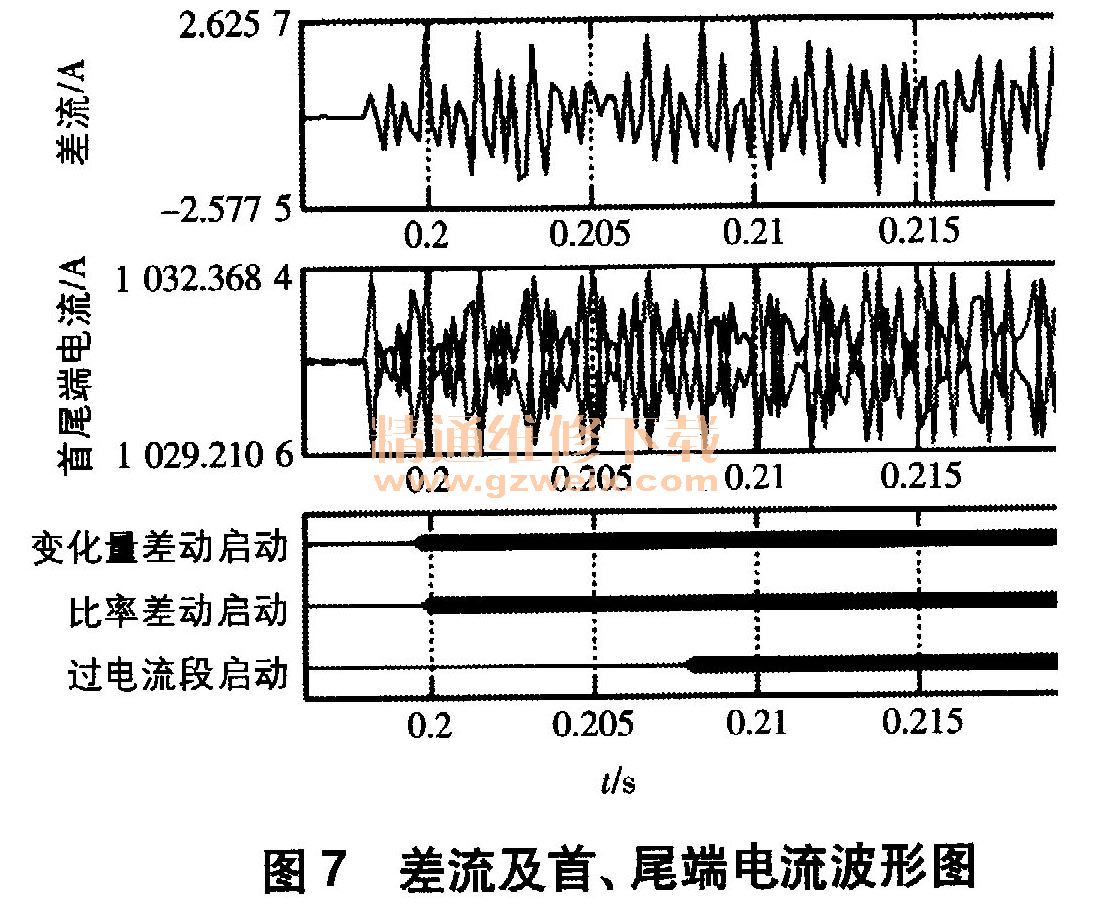

    故障前，某±500kV换流站（整流站）处于双极大地运行方式，双极功率控制，功率参考值为3 200MW，站间通信正常，控制保护系统无异常信号发出。某时，电流互感器T11与高压侧刀闸之间引线发生接地故障（故障点为F1），最终导致极1闭锁。故障发生后，典型SER为：PIDFP A电抗过电流启动、SIPIPPRI A/B极母线差动保护（87 HV） l段动作、SlPIPCPIB线路再启动保护第一次原压重启请求移相、PIDFPA PIDFPA大电流接点闭锁输出、极1极保护A/B系统27du/dt动作、行波保护动作、极1极控A系统收到对站ESOF信号等。故障暂态波形如图7所示。

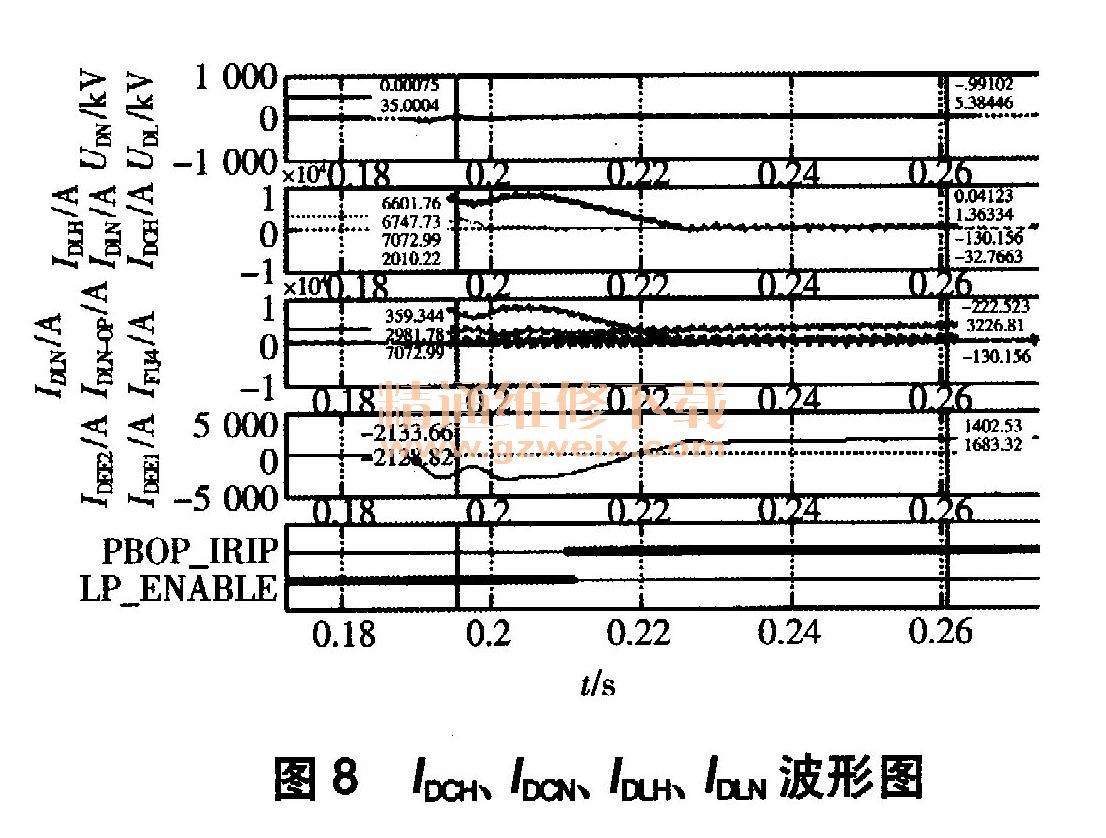

    因F1点在电流互感器T11外侧，流过直流滤波器首末两端的故障电流大小相等、方向相反，差流接近为零，故F，点发生接地故障，直流滤波器差动保护不动作，此时只能由后备保护动作来切除故障。因F1点发生接地故障，IDCH在F1点形成分流，故整流站极1高压母线IDCH并I DLH，I DCH与IDLH的差值满足保护判据，直流高压母线差动保护动作。另外，F，点与接地极形成通路，使流人故障点的电流从F1点和接地极引线回流至极1中性母线，因此极中性母线线路侧电流等于接地极线路电流与对极中性母线线路电流之和，即I DLN＝I DEE1＋I DM＋I DLN OP，如图8所示。

    3 结束语
    当接地故障点位于直流滤波器差动保护区内（直流滤波器首端电流互感器T11与尾端电流互感器T13之间）时，因故障电流从直流滤波器首末两端电流互感器流向故障点，差流大于制动电流，故差动保护动作。
    直流滤波器在物理构造上主要由电容器C1和电抗器L1、L2组成，电容器和电抗器在电气特性上不一致，除了接地故障点在电容器C1两桥臂之间以外，故障点均会对直流电流进行分流，导致直流极高压母线差动保护或直流极中性母线差动保护动作。
    当桥臂单体电容器发生短路时，并联桥臂之间容抗值不等，导致部分特征谐波流向不平衡电流互感器。当不平衡电流与尾端电流的比值及延时满足不平衡保护的报警或动作定值时，不平衡保护报警或动作。
