110kV线路弱馈侧距离保护动作分析

来源：电工技术作者：佚名 2017-01-04 09:54:54

摘要：本文针对一起线路单相接地导致的接地距离保护动作事件，通过分析现场相关保护录波，得出是因主变中性点击穿导致弱馈侧主变中性点接地，进而使弱馈侧距离保护动作的结论。

    1 简述
    2016年6月4日16时58分22秒，110kV乙站110kV甲乙线154接地距离I段动作出口，重合成功；220kV甲站110kV甲乙线165接地距离I段动作出口，重合成功，甲乙线恢复运行。

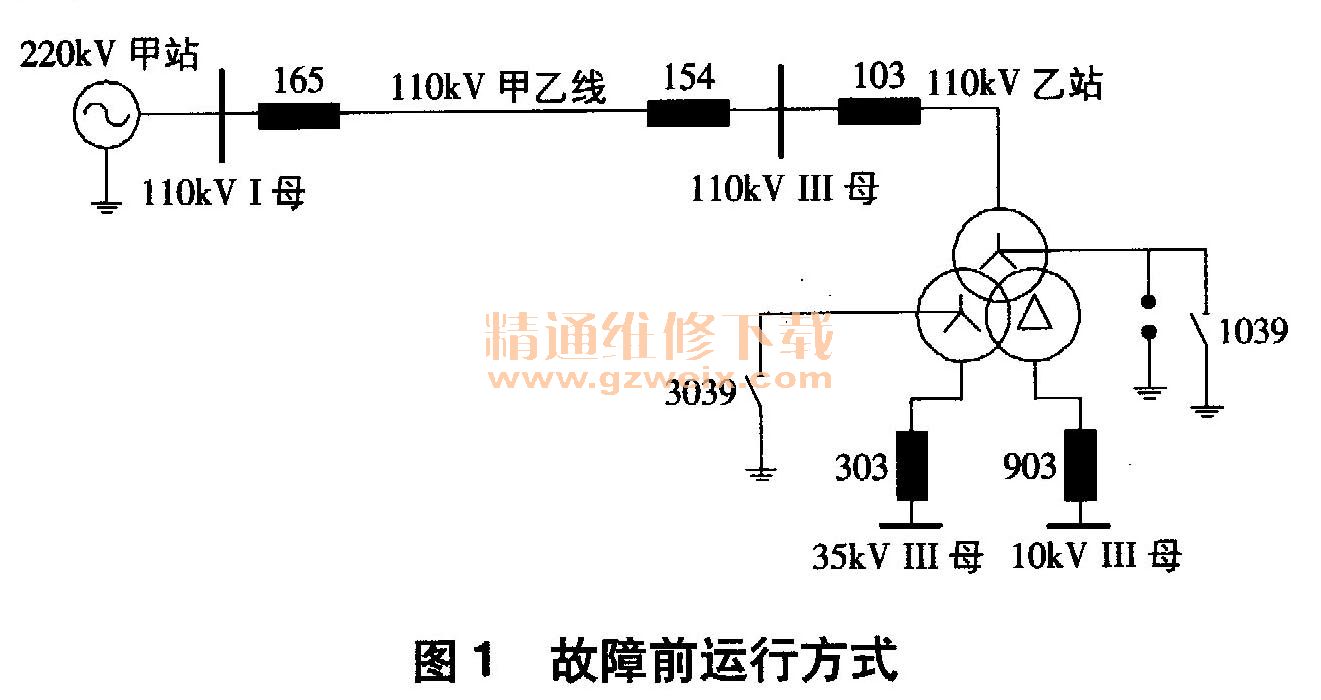

    事件发生前，220kV甲站＃1主变110kV中性点接地运行，#2主变110kV中性点不接地，110kV I母、II母并列运行，110kV甲乙线运行于I母。110kV乙站＃3主变中性点不接地运行，110kV甲乙线处于运行状态，如图1所示。

    因为110kV乙站为纯负荷站，且中性点不接地，属于弱馈侧，所以当110kV甲乙线发生故障时应无故障电流经过，保护无法启动，但是此次故障中110kV乙站154接地距离I段动作。
