3 应用验证

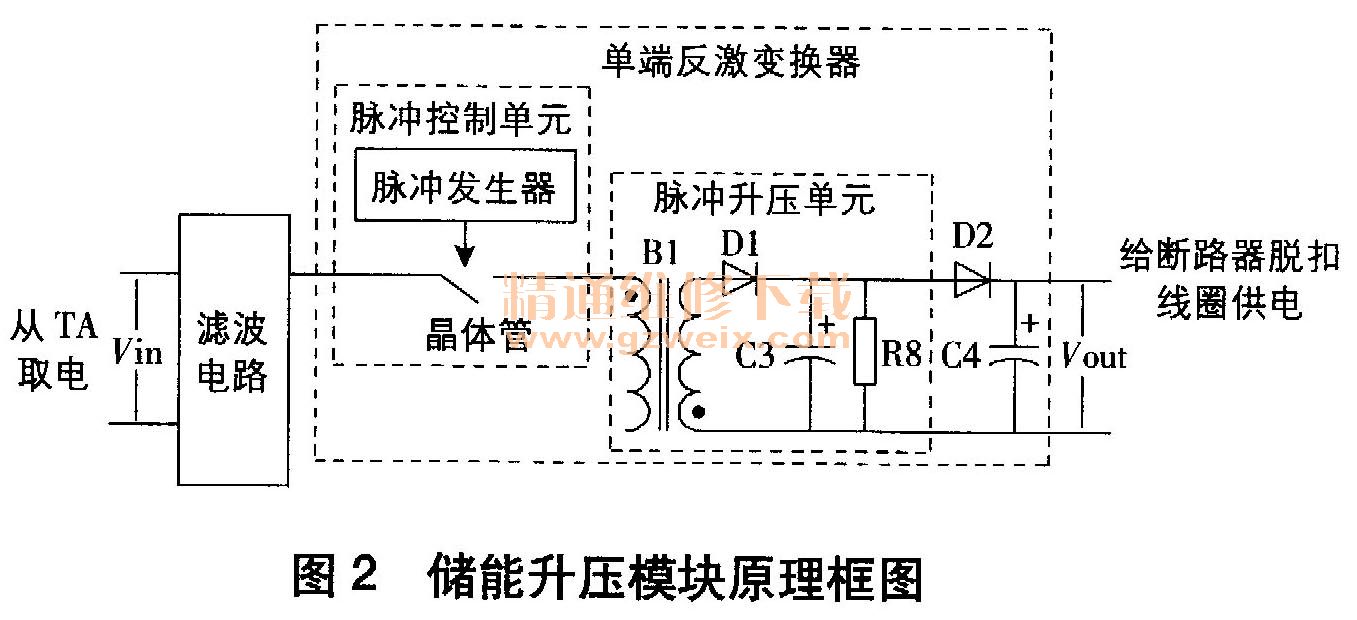

下面结合具体实例对该模块进行介绍。图2为无源型微机综合保护装置的储能升压模块原理框图。该储能升压模块包括一个由滤波电路、脉冲控制单元和脉冲升压单元组成的单端反激变换器。

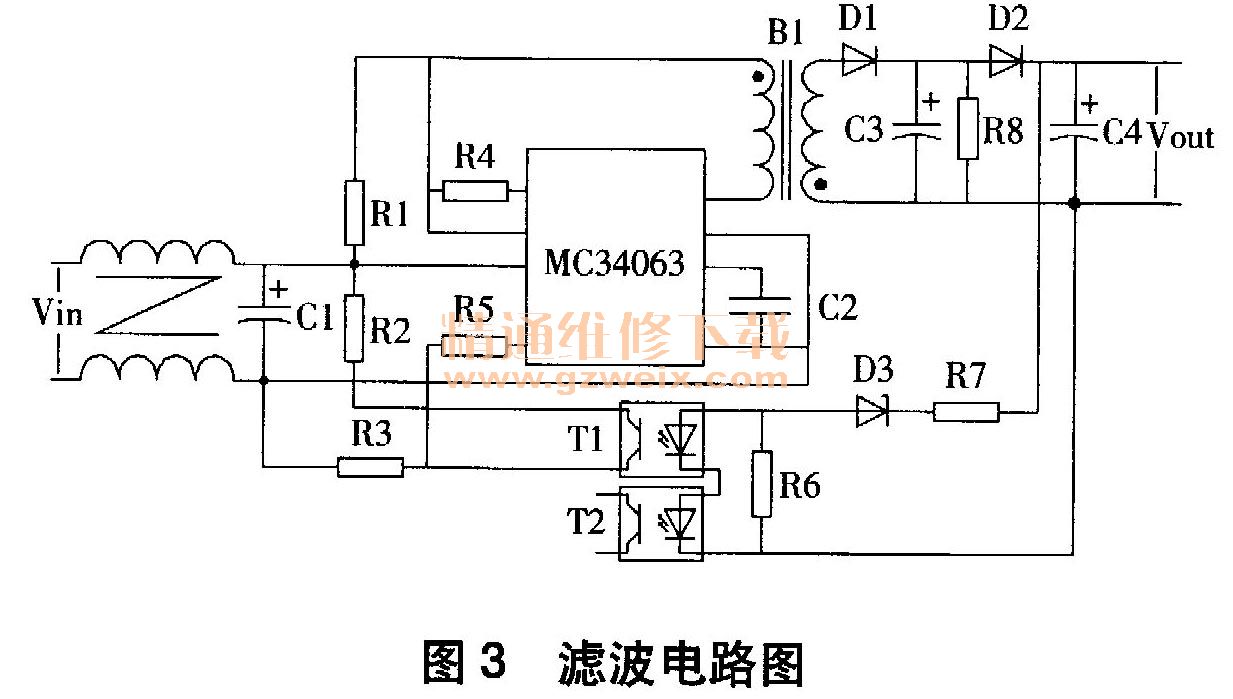

由于该储能升压模块属于开关电源，会产生大量谐波，因此采用由共扼线圈和电解电容C1组成的滤波电路可减小模块对其它部分的影响。滤波电路如图3所示。
脉冲控制单元采用双级型线性集成电路芯片MC34063，其内部带有晶体管和脉冲发生器。脉冲发生器通过恒流源对外接电容C2不断地充电和放电，以产生振荡脉冲波形，其开关频率可根据外接电容C2的容量大小来调整。由于充电和放电电流都是恒定的，因此即使外部电压浮动，也可保证开关频率的稳定。又由于开关频率的选择会影响变压器的体积和整个模块的功耗，因此储能升压模块选择开关频率为60kHz。
滤波电路和脉冲升压单元之间的供电电路上串联有一个限流电阻R1，设置于芯片前端，用来控制流入脉冲变压器的电流，因为电流过大会影响装置供电系统的功率分配。本实施例中选择了1Ω的电阻，当这个电阻上的压降超过300mV，即流人脉冲变压器的电流超过0. 3A时，芯片将自动关断内部的晶体管，从而起到限制功率的作用。
反馈电路包括电阻R7、稳压管D3和两个光电藕合器T1和T2组成的串联电路，电阻R6并联在两个光电藕合器串联支路的两端。光电藕合器T1形成第一反馈端子，其输出端通过电阻R5与脉冲控制单元的反馈信号采集输入端连接，并通过电阻R2和R3连接在电解电容C1的两端；光电藕合器T2形成第二反馈端子，其输出端用于与中央处理器控制连接。光电祸合器采用TLP127芯片，稳压管采用齐纳二极管ZD250V。经实测，该回路消耗0．25W功率，减少了整个储能升压模块的损耗。
