摘要：本文介绍了电流互感器的工作原理及结构，分析了电流互感器对电能计量的影响及电能计量产生误差的原因，并提出了对策。

    0 引言
    电能计量是电力企业销售活动中重要的组成部分，电能计量为电力企业反映电能用户的用电数量，所以关乎到电力企业及电能用户的利益。在过去，由电能计量误差产生的经济纠纷以及电力企业损失的情况屡屡发生，因此降低电能计量误差成为电力企业需要着重思考的问题。而电流互感器对电能计量的影响极大，是电能计量产生误差的主要原囚之一。本文分析电流互感器对电能计量的具体影响，明确电能计量产生误差的原因，从而为我国电力企业降低电能计量误差献计献策。

    1 电流互感器的工作原理与及结构

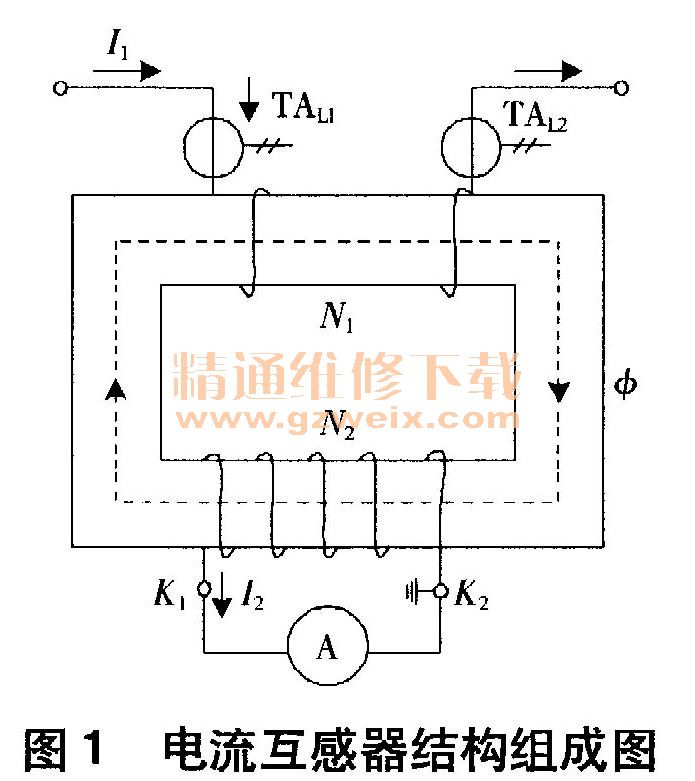

    电流互感器结构组成如图1所示。电流互感器由一次和二次绕组组成，由于一次绕组的匝数比二次绕组的匝数少很多，因此检测时，电流会通过一次绕组上所有的线路，而二次绕组在临近短路状态下也能正常运行。为减少耗损，通常将电流互感器磁通密度调节到较小数值，此时激磁安匝数（l0N1）也同样较小，以便建立一个稳定的磁场，从而维持电流互感器正常工作周。如图2所示，φ为磁通，U2为电流互感器的二次侧电压，因为二次侧回路阻抗为感性，并且电压超前电流ψ2，所以有I1N1+I2N2= I0N1。由于I0N、很小，可忽略不计，因此I1N1+I2N2=0。由此可知，一次安匝数、二次安匝数的方向相反但大小相等，这一特点构成了该电路的磁路平衡。

    2 电能计量产生误差的原因
    2.1没有合理选择电能表
    没有合理选择电能表是电能计量产生误差的原因之一，具体如下：
    （1）电能表不能很好地适应负荷变化，导致电能互感器的实际电流量超出了标准范围，并且一直处于上下起伏的状态，使计量值和实际值不符；
    （2）电能表相、线等参数存在问题，和标准数值不匹配，也会使电能计量产生误差。
    由此可知，选择合理的、适用的电能表是电能计量的关键之一，否则不仅会使电能计量产生误差，损害电能使用者的利益，还会影响电力系统的正常运行，给电力企业带来不必要的损失。
