2 变电站直配方式设计

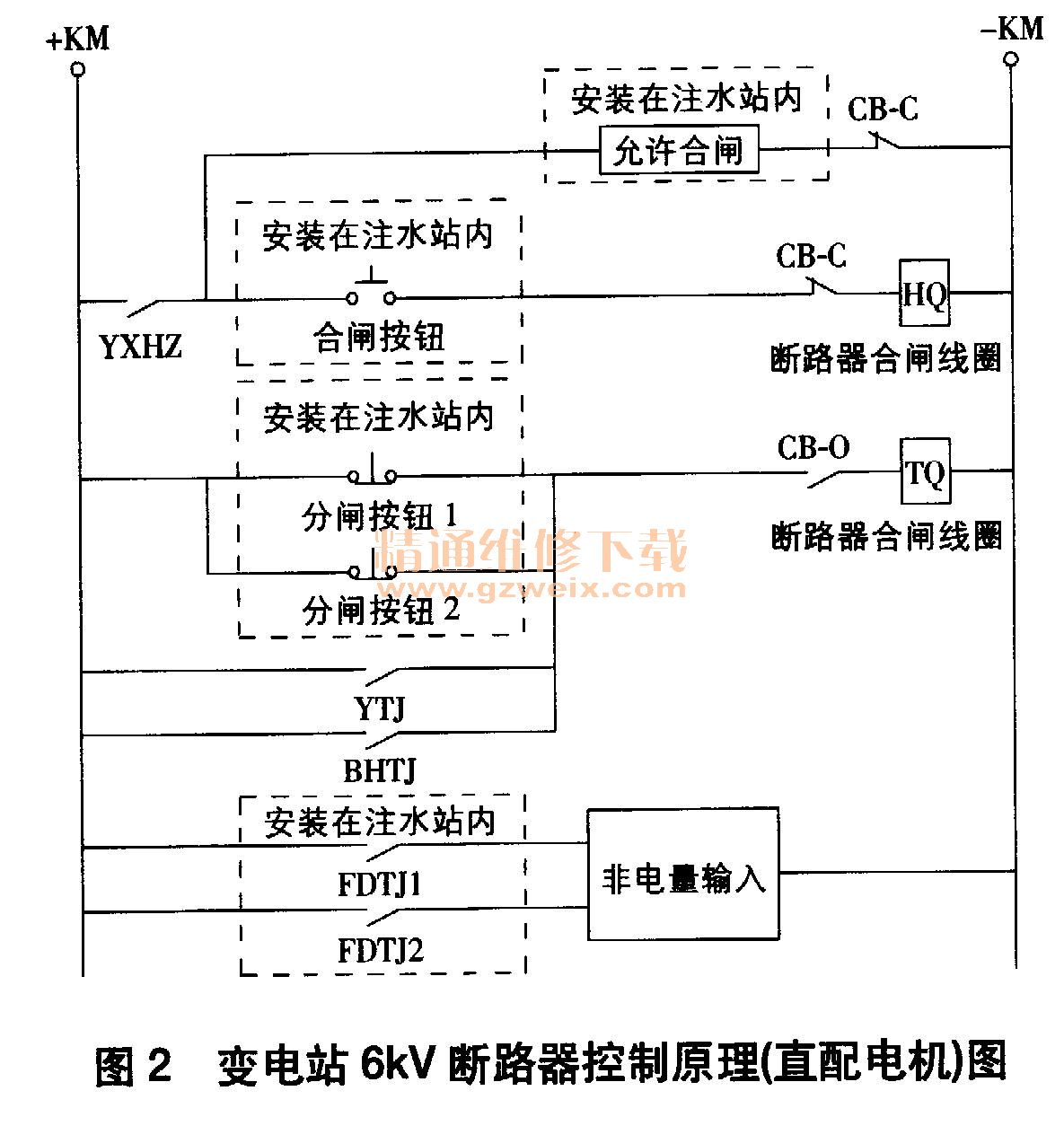

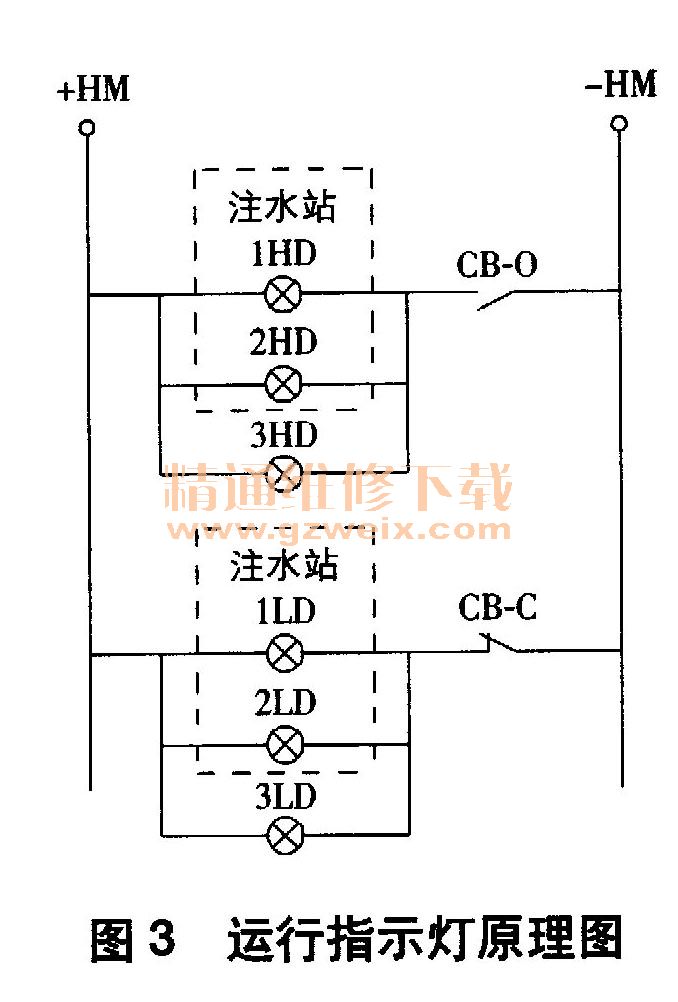

变电站直配方式属于传统方式，变电站6/10kV开关柜上安装专用的注水电机微机保护装置，该装置与传统电机微机保护装置的主要区别在于多一个允许合闸控制节点。变电站直配方式二次保护接线原理如图2、图3所示。
（1）注水站安装的元件。合闸按钮，注水站操作盘上的按钮，用于操作电机合闸；分闸按钮1，注水站操作盘上的按钮，用于操作电机分闸；分闸按钮2，注水站监视盘上的按钮，用于操作电机分闸；允许合闸光字牌，注水站操作盘上的发光字牌，只有该光字牌点亮后才能进行合闸操作；FDTJ1、2，注水泵的非电量保护停泵信号；1HD，合闸指示灯（红色），安装在操作盘上，显示电机运行；1 LD，分闸指示灯（绿色），安装在操作盘上，显示电机停止。
（2）变电站6/10kV高压开关柜安装的元件。①高压电机微机保护装置上的元件：YXHZ允许合闸控制节点，通过变电站综合自动化系统后台闭合，检测到断路器合闸后自动复位；YTJ遥控跳闸节点，通过变电站综合自动化系统后台闭合，控制断路器跳闸；BHTJ保护跳闸节点，微机保护装置上各种电量和非电量保护跳闸出口；非电量输入，微机保护用于接收非电量跳闸信号的开人点。② 6/10kV开关柜上的元件：CB-0，断路器常开辅助节点；CB-C，断路器常闭辅助节点；HQ，断路器合闸线圈；TQ，断路器跳闸线圈；2 HD，合闸指示灯（红色），显示断路器合闸；2LD，分闸指示灯（绿色），显示断路器分闸。

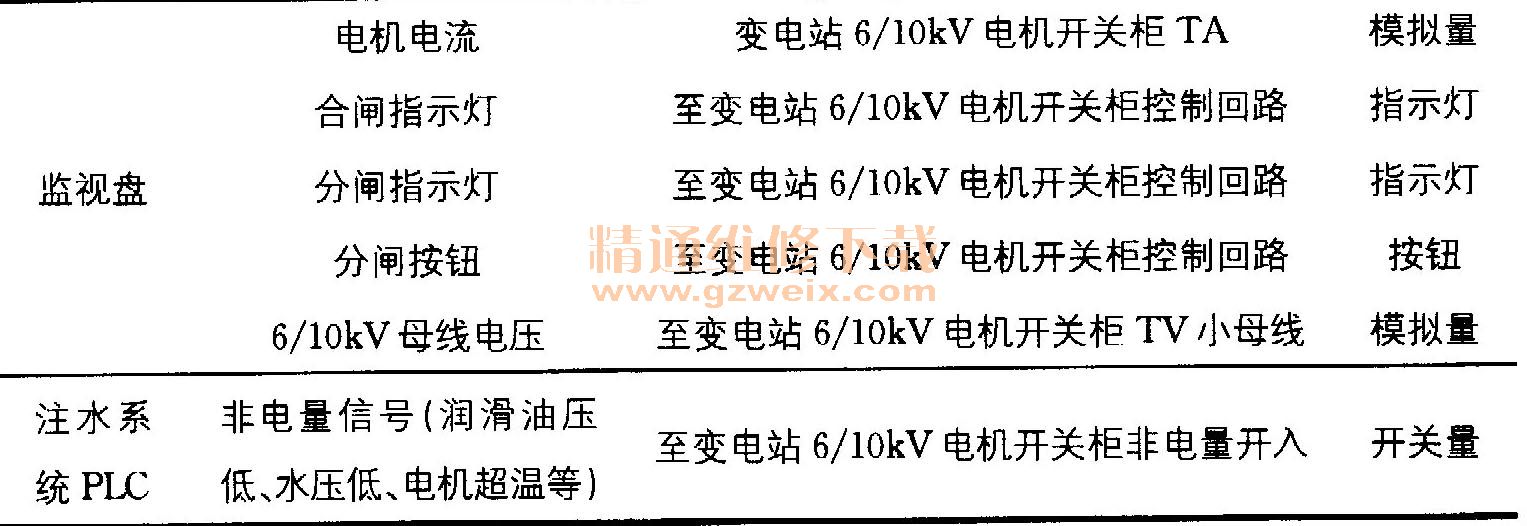

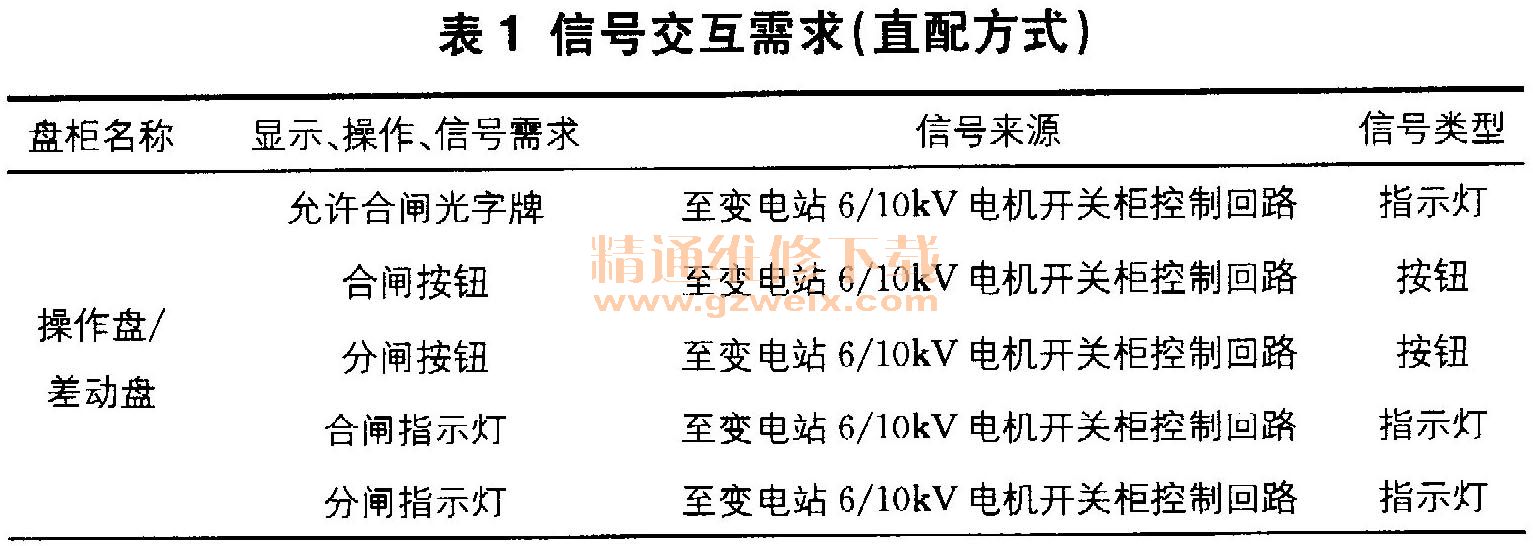

传统方式下注水站侧需要设置的操作、监视设备信号需求见表1。
3 变频器、软启动器方式设计
注水电机变频运行或增加软启动器后，原有相关信号需做相应的变通才能满足注水站、变电站两方原有的运行管理需求。
高压变频器投运前需进行自检，在判断自身设备、外部条件没有问题后才允许6/10kV侧上电运行，因此变频器有一个允许合闸信号接人变电站的6/10kV开关柜；另外，变频器在自身发生故障时，要发出一个信号去跳开电源侧断路器。高压软启动器相对简单，只有一个在自身发生故障时跳开电源侧断路器的信号。
变电站6kV断路器控制原理如图4所示。相比传统方式，高压变频器控制多了两个信号。
（1） VFDYX变频器允许合闸信号：该信号串接在断路器合闸回路中，只有在此信号闭合后，断路器才能合闸。接线时，需注意此信号不能接到合闸线圈与微机保护位置监视回路之间，以防影响微机保护的合闸回路监视功能。
（2） VFDTJ变频器跳闸信号：从保护二次回路设计角度出发，此信号直接接人断路器的跳闸线圈回路更为合理，但是在变频器发生故障跳闸后，变电站值班人员只知道断路器跳闸，却不明确跳闸原因。为此，将其接人微机保护的非电量开人信号内，通过保护出口跳闸，以达到实现变频器保护跳闸和变电站了解跳闸原因两个目的。
需要注意的是，注水泵的非电量信号送至高压变频器或软启动器的外部故障信号接人点即可，由变频器或软启动器来停运注水泵，不需要跳开上级断路器。同时，变频器、软启动器需了解上级断路器的位置信息，以便判断电源侧是否就绪。

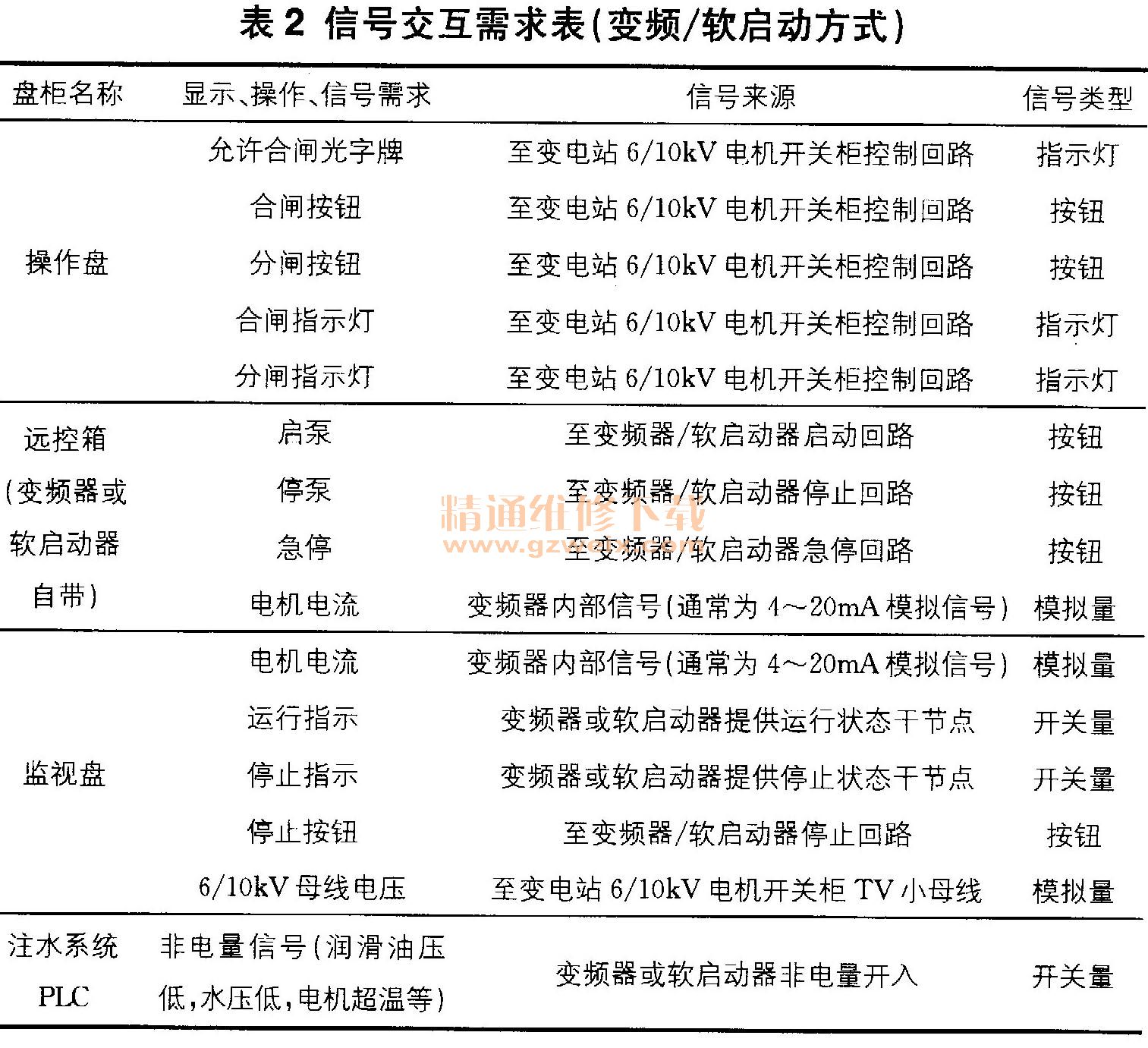

对于软启动器对应的操作回路，只需取消VFDYX信号即可。变频驱动或软启动方式下注水站侧设置的操作、监视设备信号需求见表2。
