摘要：油田注水站高压电机部分采取了变频驱动控制或软启动控制方式，与传统的直接启动方式相比，在保护、控制、信号采集等方面有诸多不同，考虑到注水站和变电站两方的运行要求，提出了不同控制方式下的设计。

    注水量较大的油田，其注水站注水泵一般采用6kV或10kV电机。为电机供电的变电站一般毗邻注水站建设，由变电站的6/10kV开关室直接配电。变电站属于供电部门管理，而注水站属于采油厂管理，两方对注水电机的控制都有自己的需求。近年来，由于节能降耗的需要或抑制电机启动冲击的需要，注水电机配置了变频器或软启动器，这样在变电站6/10kV开关柜到注水电机间便多了一个环节，导致了注水电机控制的混乱。为此，本文结合某注水站工程实际，总结直配、变频／软启、注水站设开关室三种方式下的设计。

    1 注水站与变电站的运行、管理需求

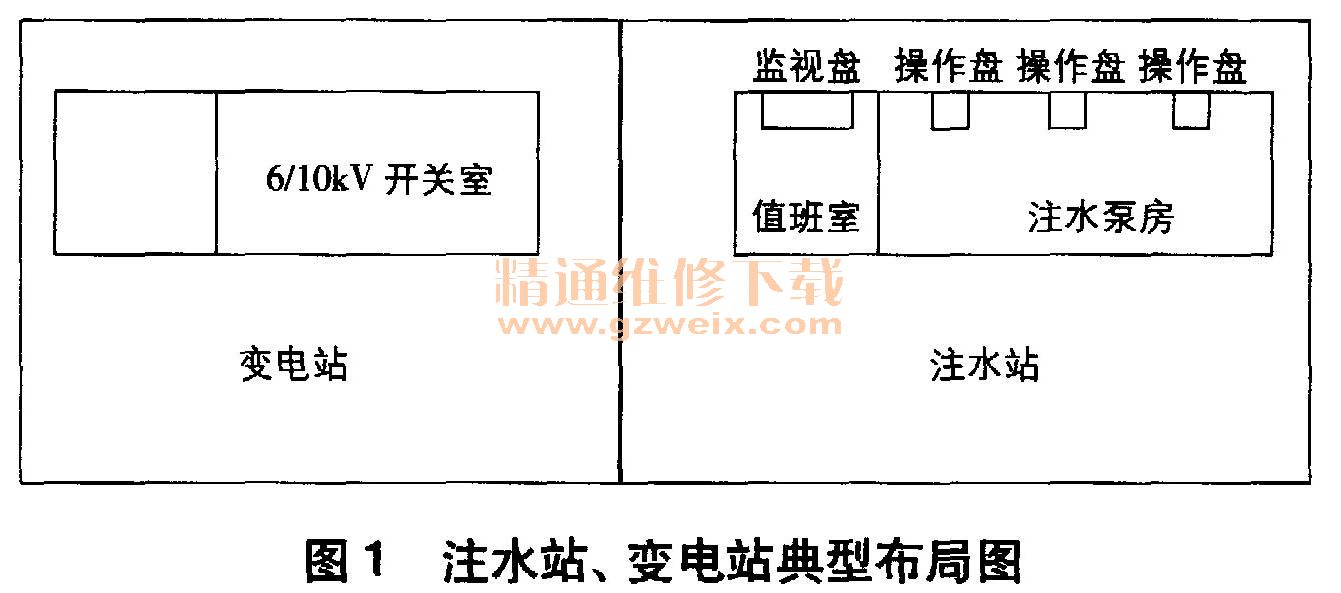

    典型的油田注水站、变电站布局如图1所示，变电站毗邻注水站建设。

    1.1注水站的运行管理需求
    注水站要能控制注水电机的启停，且掌握注水电机6/10kV断路器的唯一合闸权限。站内值班人员可在值班室通过监视盘监视注水电机的运行状态（电机运行电流、合闸位置、分闸位置，变电站的6/10kV母线电压），在紧急情况下还能停运注水电机。正常启停注水电机，在注水泵房通过操作盘实现，且可监视注水电机的运行状态（合闸位置、分闸位置）。注水泵有润滑油压低、水压低、电机超温等非电量保护信号，当发生这几种故障时，需停运注水电机。综上，注水站内监视盘需安装电机电流指示仪、合闸指示灯、分闸指示灯、分闸按钮、6/10kV母线电压指示仪；操作盘需安装允许合闸光子牌、合闸按钮、分闸按钮、合闸指示灯、分闸指示灯。
    1.2变电站的运行管理需求
    由于注水电机功率从几百千瓦到两千千瓦不等，注水电机的启动对变电站主变的冲击相对较大，因此变电站需要掌握注水电机的启动事件，即注水电机必须在变电站允许的情况下才能启动。由于变电站属于供电部门，对断路器跳闸事件原因必须了解，因此需要了解注水电机的电量、非电量保护信号。
    1.3正常注水电机的操作流程
    （1）启动：注水站操作人员通知变电站值班人员要求启动某台注水电机，变电站值班人员确认后手动操作点亮 “允许合闸”光字牌（操作盘上），注水站操作人员在看到该光字牌点亮后通过操作盘上的合闸按钮手动启动注水电机。电机启动完毕后相应电机运行指示灯点亮、电流表指示正常，启动结束。
    （2）停止：注水站操作人员无需与变电站值班人员沟通，直接通过操作盘或监视盘上的分闸按钮手动停运注水电机。电机停运后相应电机停止指示灯点亮，电流表指示归零，停止结束。
