主变保护误动事故研究
来源:电工技术  作者:佚名  2017-02-09 08:41:41



    根据现场运行方式,故障时变电站低压侧甲开关处于运行状态,乙开关处于备用状态,所有故障电流均流过102甲开关。在127开关重合后,B相电流迅速增大,电压迅速降低,A、C相电压均有所升高,呈现明显的小电阻接地系统单相接地故障特征。在重合0. 63s后,B相电流进一步增大,同时A相电压突然降低,B相电压又再次升高,直至主变差动保护动作跳开861开关、102甲开关后才恢复正常。此时,从电压波形分析系统发生A、B相间短路故障,且A相故障点电气距离距母线很近,残压很低,但从电流波形分析仅B相故障电流流经102甲开关,据此可初步判断A相故障点应在102甲开关电源侧。

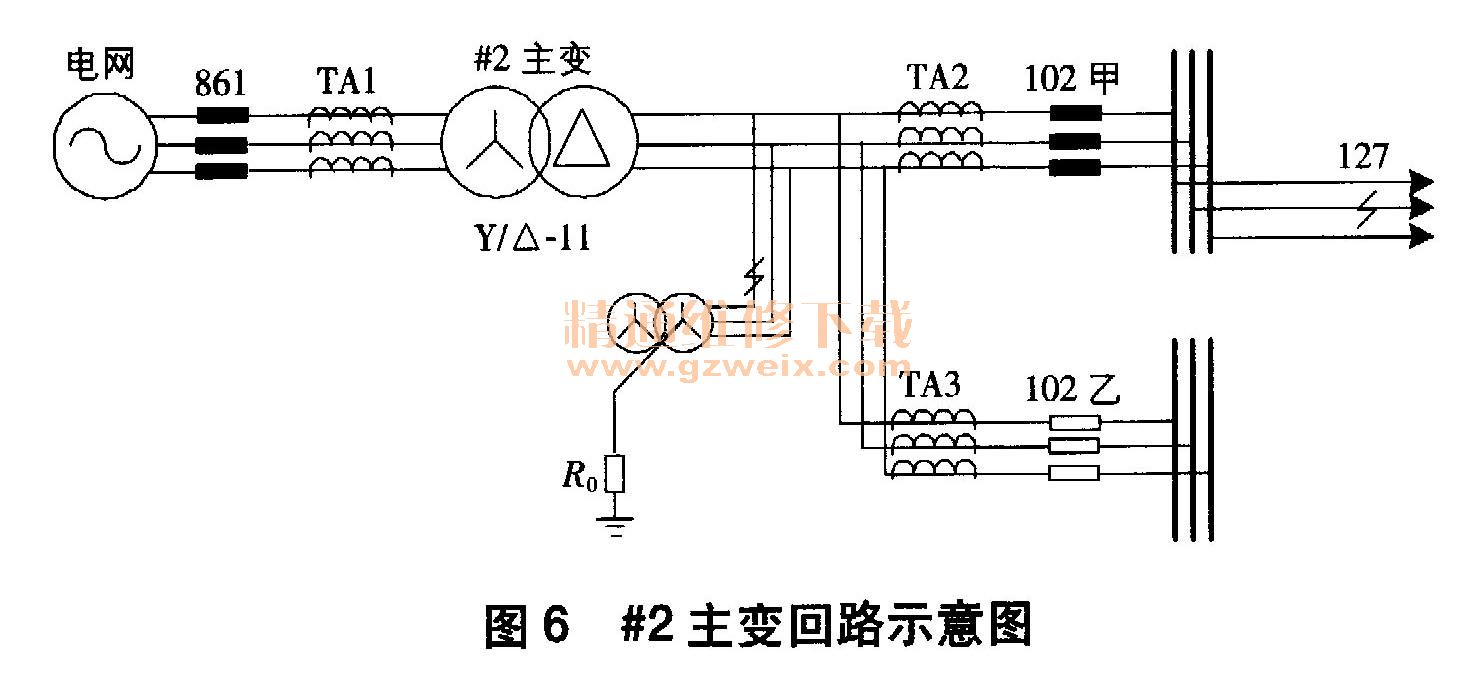

    #2主变差动保护两侧电流录波图如图5所示。主变差动保护启动后,高压侧三相均出现故障电流分量,但低压侧A相无故障电流分量。若A相故障点位于区外,则即使变压器存在转角关系,低压侧A相仍应存在故障电流,因此A相故障点应位于#2主变差动保护保护区内。在图6中,A相故障点应位于电流互感器TA 1、TA2与TA3之间。

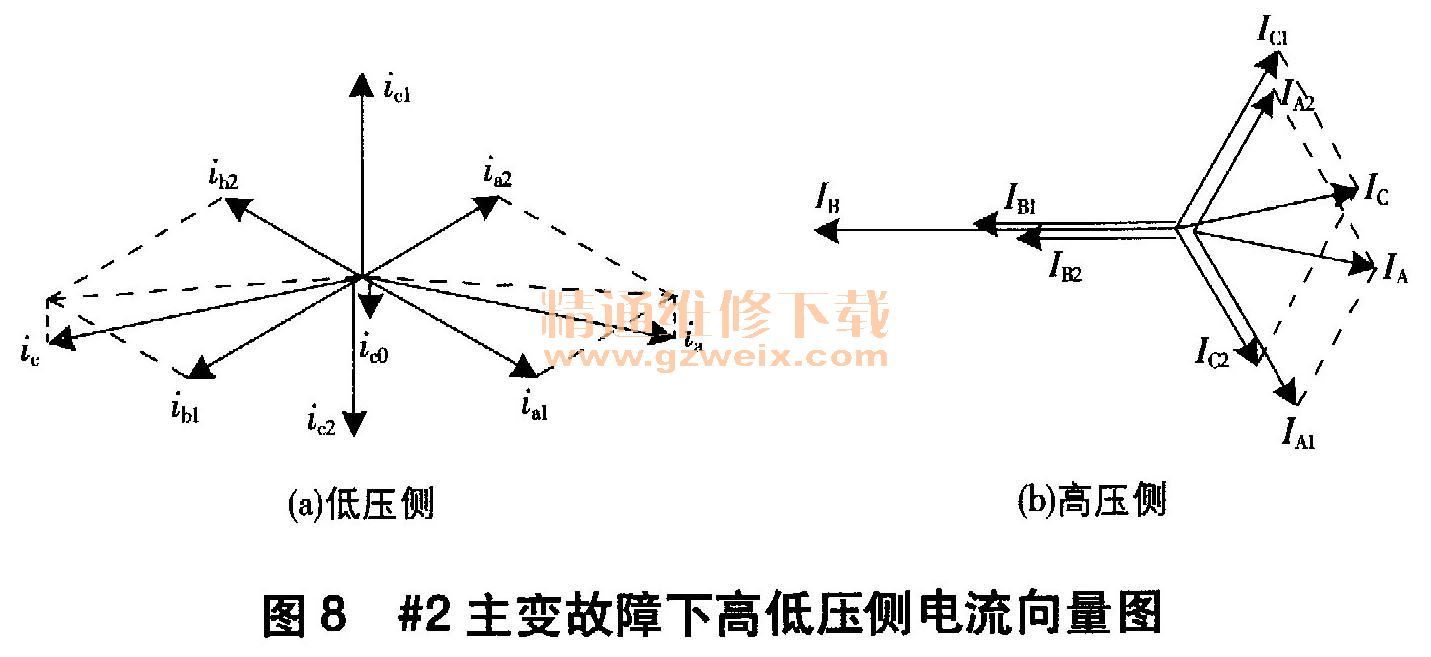

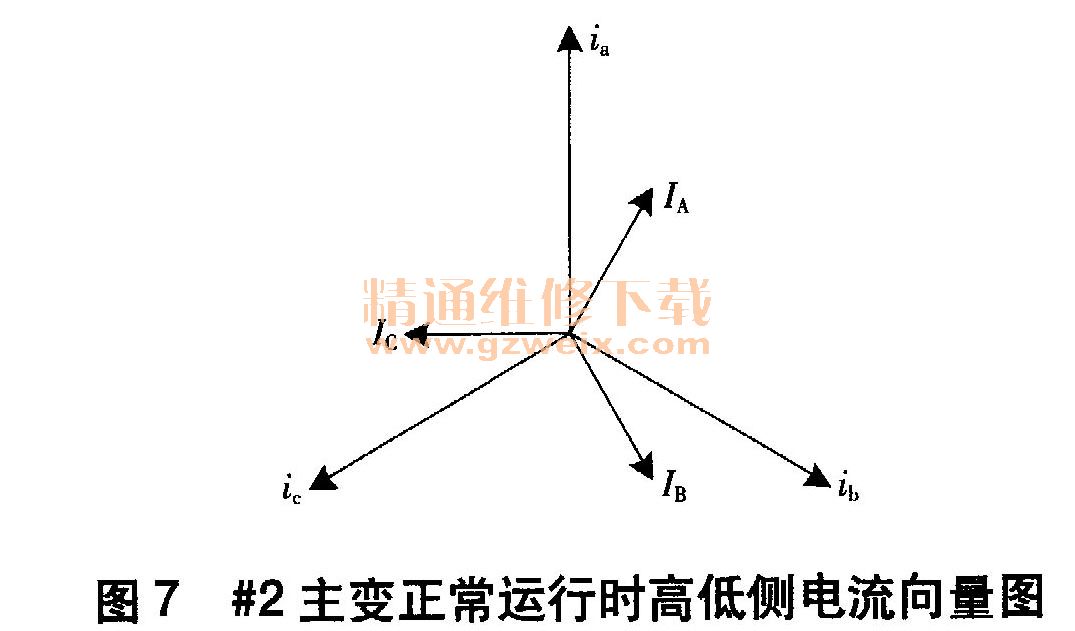

    #2主变为Y/A-11接线,高低压侧电气量间存在300角度差,正常运行时两侧电流关系如图7所示。在#2主变低压侧A、B相发生两点接地短路后,可近似认为主变低压侧发生两相接地短路。由于#2主变为Y/△-11接线,因此接地变中性点电阻与故障点间构成零序回路时,零序电流无法流至主变高压侧,#2主变低压侧A、B相接地短路下电流如图8所示。由于小电阻阻值远大于系统负序阻抗值,因此#2主变高压侧A、C相电流大小相等、方向基本相同,而B相电流大小为A、C相电流之和,方向与A、C相和电流相差180°,与图5所示波形一致,说明正是#2主变低压侧差动保护范围内发生A相接地造成主变差动保护动作,跳开主变两侧开关。


    4 结论验证
    4.1仿真验证
    为了验证理论分析的正确性,使用MATLAB/Simulink搭建故障仿真模型进行故障模拟仿真,仿真模型如图9所示。仿真参数参照故障变电站典型参数,剩余参数参照电力系统典型参数;设定0. 1 s时系统发生B相单相接地故障,故障点位于出线处;0. 2s时主变低压侧发生A相单相接地故障。仿真结果如图10所示。
    由仿真结果可知,在B相发生单相接地及A、B相发生单相接地时,#2主变高、低压侧电流仿真波形与以上分析及现场录波一致。由此验证了理论分析的正确性,即#2主变低压侧A相差动保护区内故障造成#2主变差动保护动作。



    4.2现场验证
    排查#2主变低压侧差动保护范围内一次回路,在主变低压侧接地变发现A相及N相引排有放电痕迹,故障点位置如图6所示。

    5 结束语
    此次事故中,#2主变差动保护动作跳闸是由主变差动保护区外单相接地故障发展为主变差动保护区内两点相间接地故障所致,#2主变差动保护动作正确。小电阻接地系统单相接地条件下,非故障相电压会升高,因此在小电阻接地系统的设计、施工与日常维护中应注意系统的耐压能力,防止单相接地造成非故障相电压升高后对地绝缘击穿发展为相间接地故障。
    此次事故处理后,应增强保护装置录波能力,必要时加装故障录波器,尽可能正确完整提供故障时刻信息,为抢修人员进行事故分析提供必要条件。
