摘要：本文结合秦山第二核电站＃3、＃ 4机组控制棒电源机组振动超标情况，介绍核电站控制棒电源系统的配置，根据故障现象深入挖掘机组对中工作中存在的问题，并制定出改进措施，对核电站检修工作有一定借鉴意义。

    在秦山第二核电站中，反应堆的反应性控制主要通过改变控制棒在堆芯中的位置来实现。控制棒组件可分为控制棒组及停堆棒组，全堆共有控制棒组件33个，每个控制棒组件有24根控制棒。控制棒是中子强吸收体（吸收材料为银一锢-福），在堆芯插入和提升过程中可通过吸收和不吸收中子来控制反应堆的反应性。
    给控制棒提供移动电源的是2台发电机组。每台发电机组由1台电动机、1台发电机、1个飞轮、1台电压调节器组成，电动机、飞轮、发电机安装在1个公用的机座上。电动机型号为FNCB MS 355 S4 B3星形、三相鼠笼式异步电动机），功率为135kW，输入电压为380V，额定转速为1500r/min、2台电动机由不同母线段（1.KA/LKB）供电。发电机型号为AP 76 B4（星形、三相同步发电机），功率为400kVA，输出电压为260V，额定转速为1 500r/Min。
    正常时，2台发电机组并列运行；当电动机电源丢失时，发电机组依靠飞轮惰转特性保持提供不低于44 Hz/234V的交流电源1. 2s，确保控制棒安全插入堆芯底部；当故障时间超过1. 2s时，另一台机组承担全部负载，或认为是永久性故障，此时反应堆主冷却剂泵低速，将引起紧急停堆。

    1 棒电源机组振动超标事件经过及处理情况

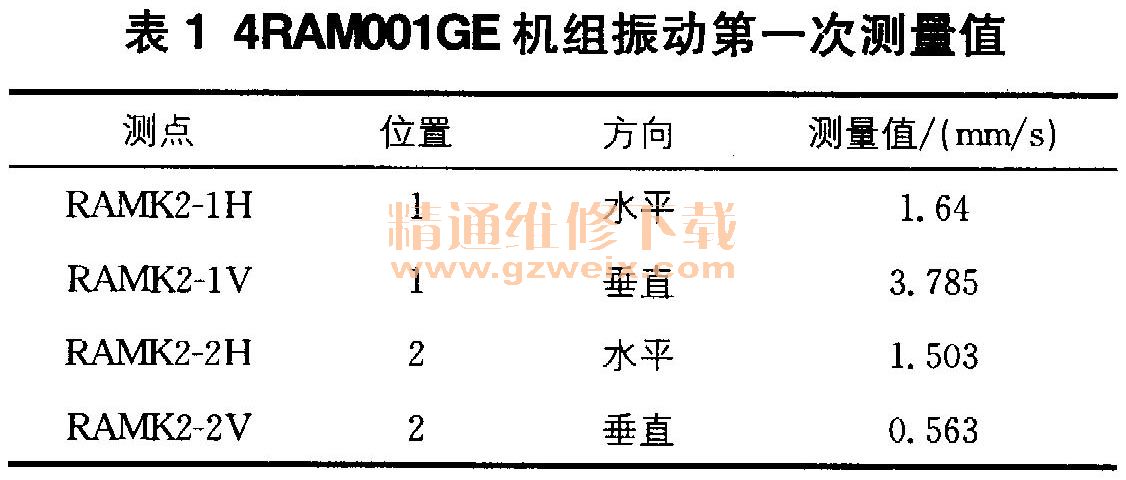

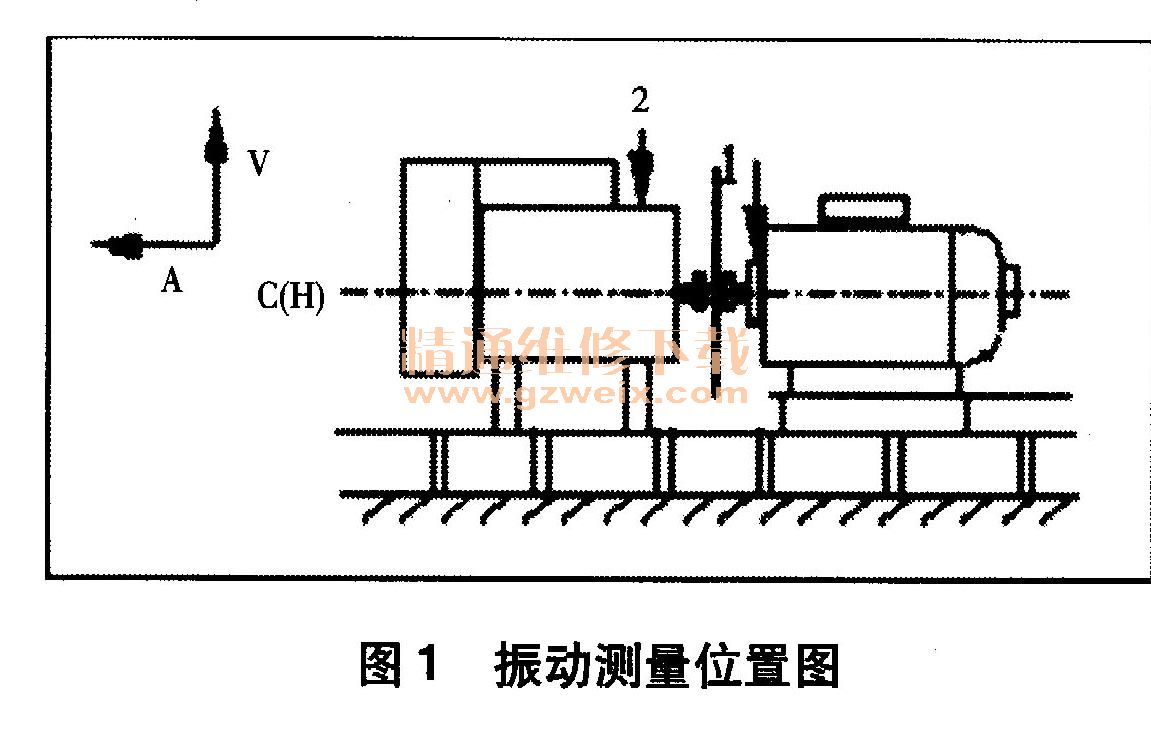

    某年2月3日，年检棒电源发电机4 RAM001GE，发现其加热丝断裂，于是将其解体，并更换加热丝，且根据机组实际情况做动平衡。当年3月7日，棒电源发电机4RAM001GE大修完毕，启动棒电源机组，在图1所示位置测量机组振动值（见表1），振动不合格，电动机驱动端垂直振动为3. 785mm/s，超过标准值（1. 8mm/s）。

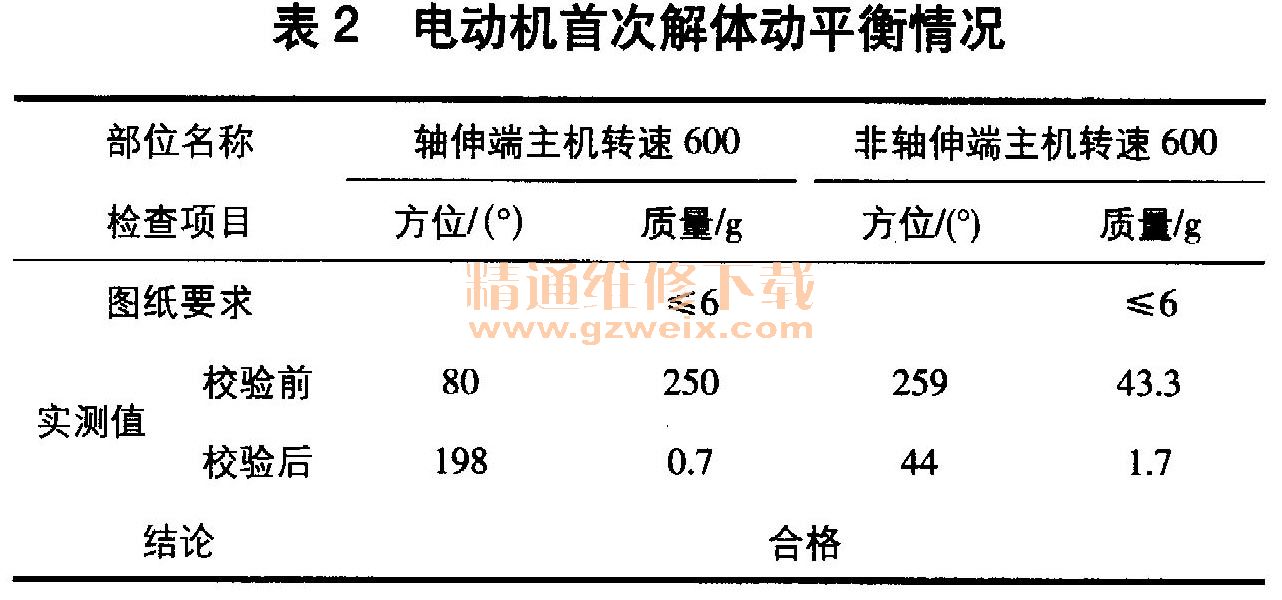

    当年3月8日17时，解体电机，转子抽芯后动平衡校验。单体试验电动机，垂直振动为0. 6mm/s、轴向振动为0．6mm/s、水平振动为1. 0mm/s，振动合格。电动机首次解体动平衡情况见表2。

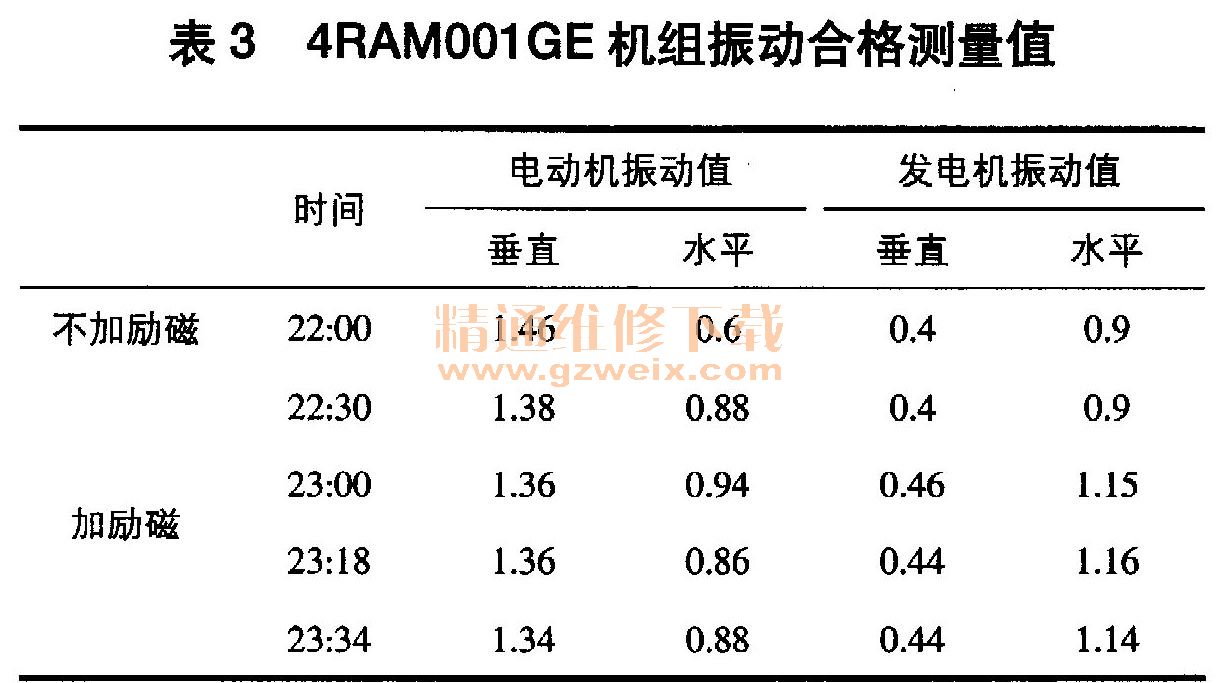

    当年3月10日，整体回装4RAM001GE机组并重新对中，测量机组振动，电动机驱动端垂直振动为3. 05mm/ s，不合格。调整对中基准面后，启动机组，测量机组振动合格，结果见表3。
