当K1、K2断开时，正负母线间的等效电阻为（R+R）//（2R+3R/2）//（3R/2+2R）=14R/15。绝缘在线监测仪内部的K1、K2不会同时闭合，若Kl断开而K2闭合，则正母对地电阻为R// （3R/2） = 3R/5，负母对地电阻为R//2R=2R/3。按照电阻分压原理，正负母线在绝缘在线监测仪自身的影响下会出现9:10左右的分压关系，考虑到该变电站直流系统电压为121. 5V，则正母线对地电压为57. 6V，负母线对地电压为63. 9V。因此，绝缘在线监测仪监测到的系统电压低于57. 6V，不是绝缘在线监测仪内部电阻引起的，而是与外界的负载电阻有关。
    假设正母线存在变化的电阻RX，绝缘在线监测仪中K1断开而K2闭合，系统电压为121. 5V，如图3所示。

    正母线对地电压下降到40V时，应有［（3R/5）//RX]/[（3R/5）//RX+2R/3] X 121. 5V= 40V，即RX=3R/4。由此表明，当系统中变化的电阻RX在3R/4以下时，系统会出现母线电压下降至40V以下而引起故障录波器启动的情况。然而，3R/4不属于直流接地故障范围（该站直流接地告警值为R/8），因此需调整故障录波器启动电压门槛值。[（3R/5）／／（R/8）〕／［（3R/5）／／（R/8）＋2R/3］×121. 5V＝16. 2V，即调整故障录波器启动电压门槛值为20V为宜。
    调整故障录波器启动电压门槛值为20V，并将直流接地监测装置的绝缘电阻门槛值重新调回25 kS2后，在阴雨天气，再未出现过故障录波器频繁启动现象。
    （2） K11507、K11508支路为4R48线、4R49线测控装置。4R48．线、4R49线投运后，直流I段有任意支路接地时均会同时报K11507、K11508支路接地。
    绝缘在线监测仪支路监测原理如图4所示，正负母线同时穿过支路上的小互感器，母线上的交流小信号通过负载，在正负母线上幅值相同而方向相反，在小互感器上产生的磁通量相互抵消，因此在小互感器上无感应电动势存在。

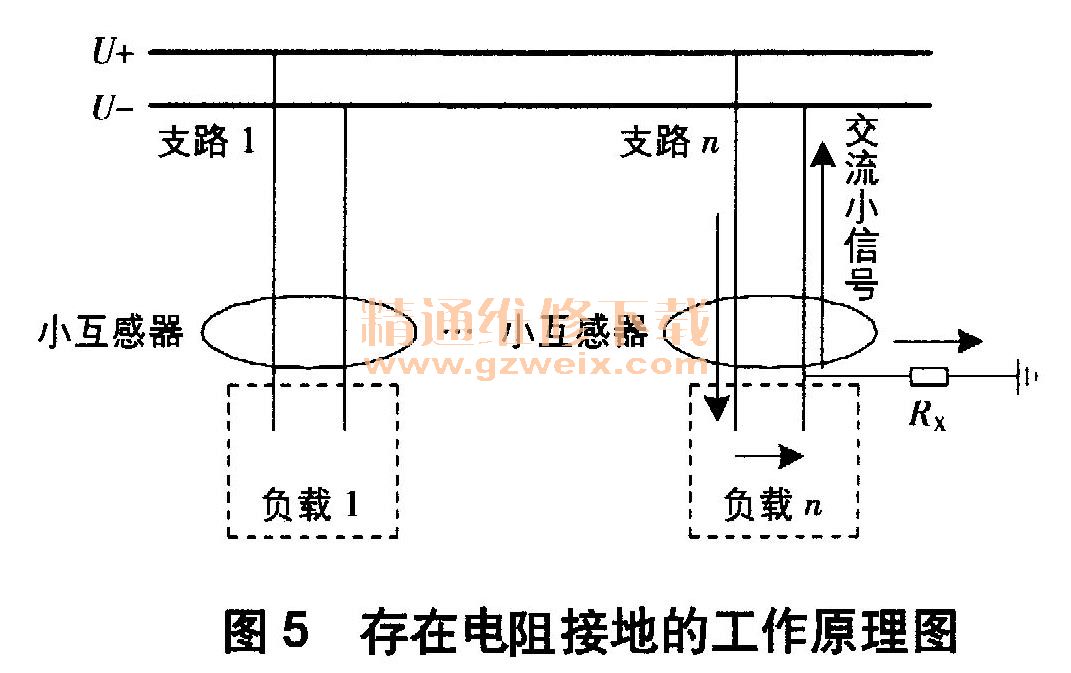

    当支路发生阻性接地（如图5所示）时，交流小信号通过电阻流失，小互感器上的交流信号失去平衡，小互感器上出现感应电动势，绝缘在线监测仪通过检测该信号的大小来判断该支路绝缘电阻值，上报绝缘接地情况。

    当系统存在电容干扰（如图6所示）时，电容的通交阻直特性使得交流信号消失，此交流信号超过绝缘在线监测仪允许值后，就会引起绝缘在线监测仪精度下降。

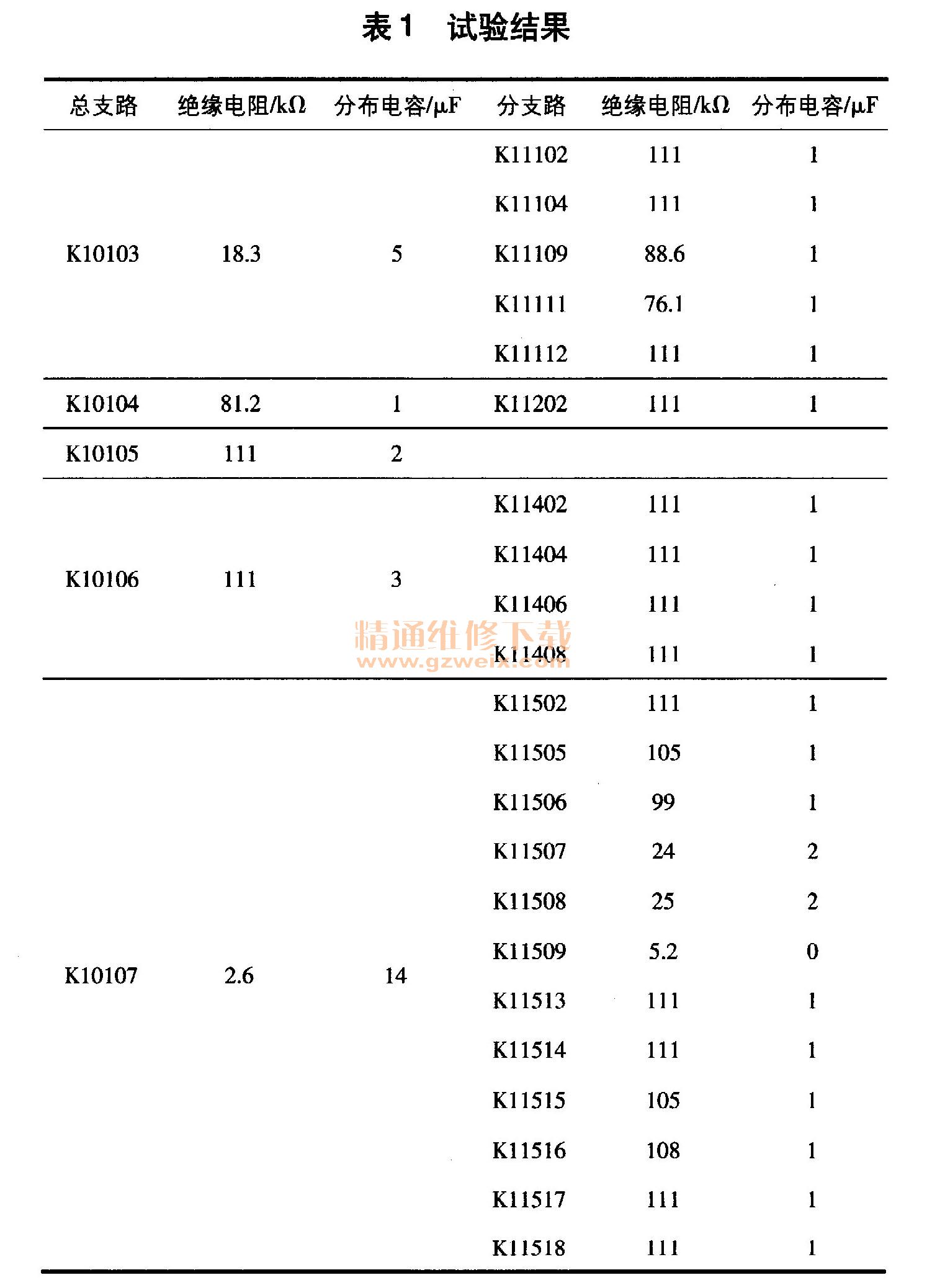

    对于“直流I段有任意支路接地时，均会同时报K11507、K11508支路接地”现象，以5 kΩ接地电阻进行K11509接地试验，试验结果见表1。K10XXX为分屏总空开，分屏上的所有支路发生接地时此路均会报出。

    由表1可知，K11507、K11508支路存在较大分布电容，该电容会引起绝缘在线监测仪精度下降。因线路已投运，故通过改变线路布置方式来消除分布电容的方法不可行。对于此类情况，建议采用电容补偿方式，原理如图7所示，相当于人为制造一条交流通道，使交流不经过负载，解决了负载端分布电容引起的交流小信号消失问题，而不影响纯阻性信号的检测，从而达到校正检测精度的目的。

    （3）某日，监控后台报“绝缘异常或绝缘在线监测仪通信中断”，“直流屏1系统异常总告警动作”，“直流屏1系统绝缘降低总告警动作”。经查，直流I段母线接地，正对地电压为14. 3V，负对地电压为106. 3V，正对地电阻为11. 5kΩ，负对地电阻为135. 3Ω。正对地电阻有明显的下降趋势。
