摘要：本文针对高压成套开关设备非标准化设计带来的问题，介绍高压成套开关设备各种非标设计情况及存在的缺点，最后提出相应的标准化设计方向，为高压开关成套设备标准化设计提出参考。

    0 引言
    3～40. 5kV电压等级系列高压成套开关设备主要用于发电厂、系统变电站、中小型发电机送电、工矿企事业配电、电力系统二次变电所的受送电及大型高压电机启动等，作为控制、保护、监测之用。在目前高压成套开关设备工程设计中，由于用户范围广，用户对开关柜的要求更高更复杂，且地方性差异大，因此接线方案类型繁多，元器件选型标准化程度不高，给工程管理、设计造成了较大麻烦，影响到工程设计效率及整个产品交付计划。为此，需推进成套开关设备工程设计图纸的标准化，以提高设计准确性和效率，从而提高产品质量和合同的按期交付率。

    1 现状
    高压成套开关设备标准化主要体现在统一化（即统一的质量、标准要求）、规格化（即技术质量的定型化）、系列化（即标准要求下不同规格的设备组合）和规范化（即设计标准、功能配置、模块组件、零部件选用等的规范性），但是实际设备订货生产过程中，却存在着很大差异。本文以KYN28A-12型开关柜（如图1所示）为例，介绍存在的差异。

    1.1一次接线方案差异化

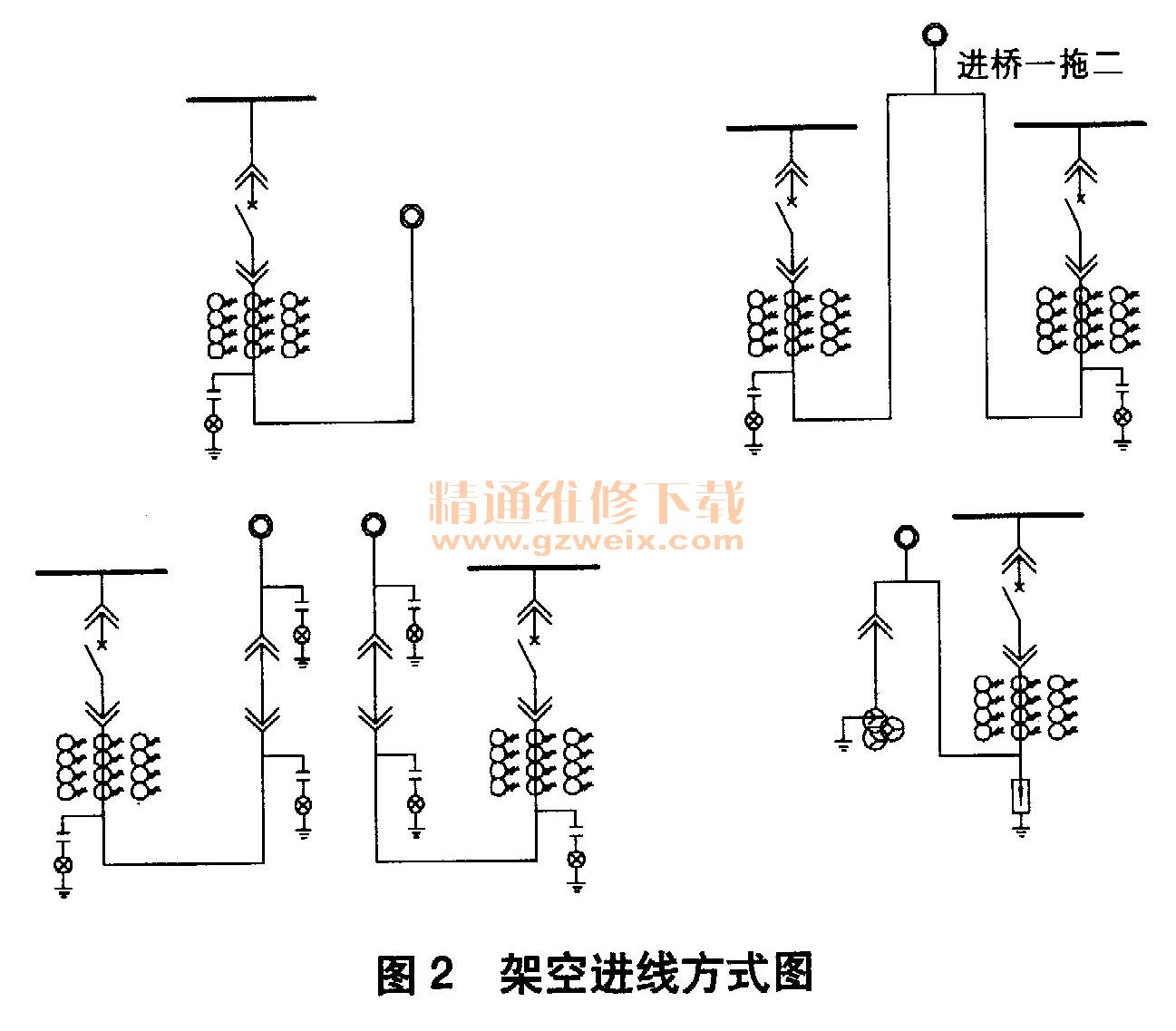

    一次接线方案直接决定着柜内结构布置，不同的接线方案内部结构差异较大。如同为架空进线，却有如图2所示的几种接线方式。

    1.2制作安装工艺要求差异化
    工艺要求不同，导致实际生产要求及元件选型出现差异。
    （1）文献中母排直线搭接要求从125mm到45mm不等；但是，南网通用技术协议要求导体直线搭接时，搭接长度不得小于导体宽度的1.5倍或100mm（两者取大值），这与国标要求差异很大。
    （2）柜体内部空气绝缘净距无法满足国标要求时，有
些区域要求采用SMC材料绝缘板，有些区域要求不能采
用SMC材料绝缘板，导致柜内结构差异较大。
    （3）一次主回路静触头，可根据额定电流选择不同规格的螺栓进行紧固，只要满足国家标准中主回路电阻值要求和紧固力矩值要求即可，但是个别区域对紧固螺栓数量提出了不少于2颗的要求。螺栓数量的不同，导致配套的绝缘件需要重新开模具制作。
    1.3柜体尺寸及一次接口尺寸差异化
    柜体尺寸及一次接口尺寸不同，导致柜体结构件存在较大差异。目前在电力系统中广泛应用的KYN28A 12型开关柜，其柜体宽度规格有650、800、1 000、1 200mm等，柜体深度规格有1 500、1 550、1 610、1 660、1 700、1 800、1 900mm等，柜体高度规格有2 200、2 240、2 260、2 300、2 360、2 450mm等。柜体结构尺寸的不统一对结构件标准化有很大影响；同时，在新增柜体与原有柜体并屏时，会产生多种类型的接口尺寸。
