2 配电自动化设备综合试验系统
2.1配电自动化设备测试方法
基于现有测试技术，本文提出一种新型的配电自动化设备测试方法，并通过以下方式对配电自动化设备现场测试和仿真测试存在的问题进行分析解决。
（1）为了使主站、通信、终端和一次设备的连接与实际工况一致，该测试方法直接使用咸宁供电公司配电自动化主站系统，以光纤的方式通过ONU与配电自动化终端进行通信，配电自动化终端与一次设备用航空插头进行连接，不使用任何模拟装置和系统仿真。
（2）针对现场试验发现问题不能得到及时整改的问题，配电自动化终端和一次设备（柱上开关、环网柜）安装前需集中进行试验。试验过程中，实时操作一次设备，对其动作情况进行灵活、精确的检测和分析。
（3）将试验系统放置于单独试验间内，可方便地为试验仪与被试验设备提供独立的工作电源。
（4）互感器变比测试仪集成到试验系统中，可核对互感器变比试验结果，确保互感器的质量，避免互感器缺陷对试验数据的影响。
这种新型的测试方法可对配电自动化设备进行单一的性能测试和整个系统的联合调试，既解决了现场试验工作点分散、发现问题不便整改等弊端，又使各设备在整个测试过程中按实际工况运行，确保了测试数据的真实性和可靠性。
2.2配电自动化设备综合试验系统结构和功能
2.2.1系统基本结构

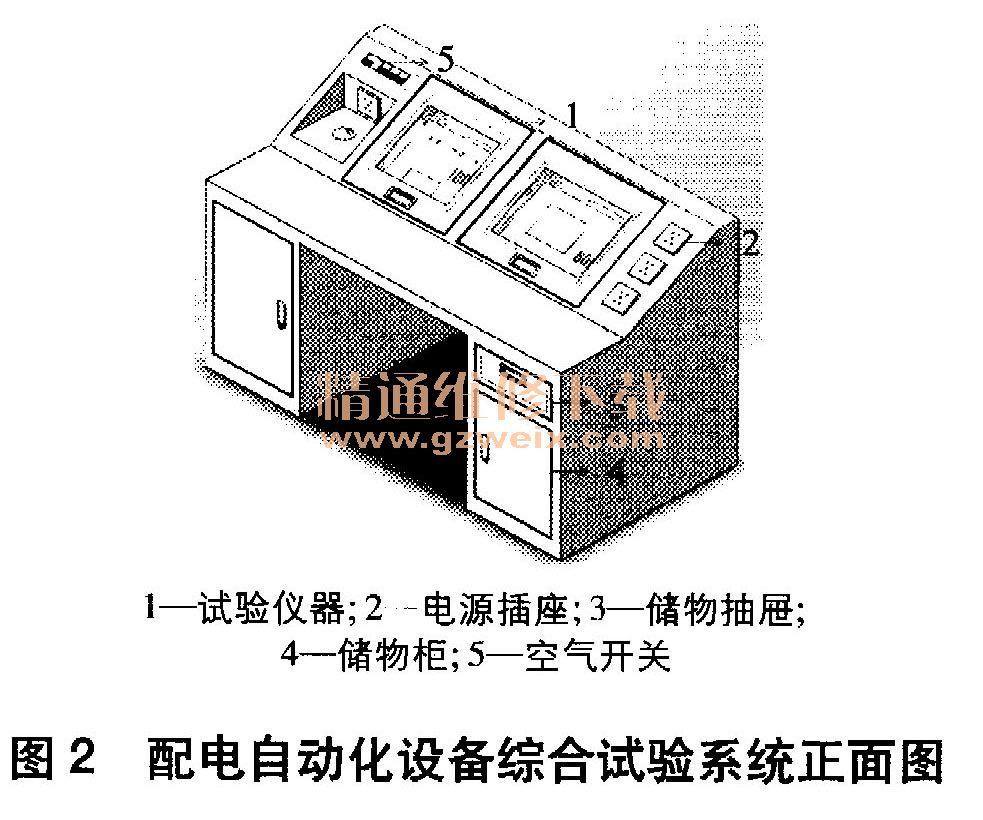

根据以上思路，研制出了配电自动化设备综合试验系统（以下简称试验系统）。如图2、图3所示，该试验系统外壳为不锈钢金属材质，采取了可靠的接地措施，具有较强的抗干扰能力；主要由工作平台区、接线插槽区和备品备件区组成。
（1）工作平台区。工作平台区位于试验系统正面，配有2个仪器槽位，用于存放继电保护测试仪和互感器测试仪；仪器面板与水平呈30°，方便试验人员进行人机交互操作。工作平台区以插座形式提供6路220V交流电源；其中4路在正面，通过空气开关控制；2路在背板内侧，可以方便地为测试仪器和辅助笔记本电脑提供独立的工作电源。
（2）接线插槽区。接线插槽区位于系统背面，配置2组试验插槽，分别对应继电保护测试仪和互感器测试仪，包含开关量输出、直流电压输出、三相交流电压输出、三相电流输出和开关量信号输入。接线插槽内部强电信号电缆的最大通过电流为60A，可满足目前大多继电保护及互感器试验的需要。试验系统可与调度主站直接通信，通信线通过隐蔽埋管的形式集成到试验系统内部。
（3）备品备件区。试验系统配置2个储物柜和1个抽屉，用于存放试验工器具和备品备件，方便了试验的开展。
2.2.2系统主要功能
试验系统主要功能是进行验证性试验。当配电自动化一次设备和终端通过本系统与主站进行互联后，整个系统应具备以下功能。
（1）通信功能。主站发召唤遥信、遥测和遥控命令后，配电终端应正确响应，主站应显示遥信状态，召测到遥测数据，配电终端应正确执行遥控操作。主站发来校时命令，配电终端显示的时钟应与主站时钟一致。
