由仿真结果可知，随着负荷功率的增加，为维持线路末端电压在一定水平，所需串补电容器的容抗不断增加。

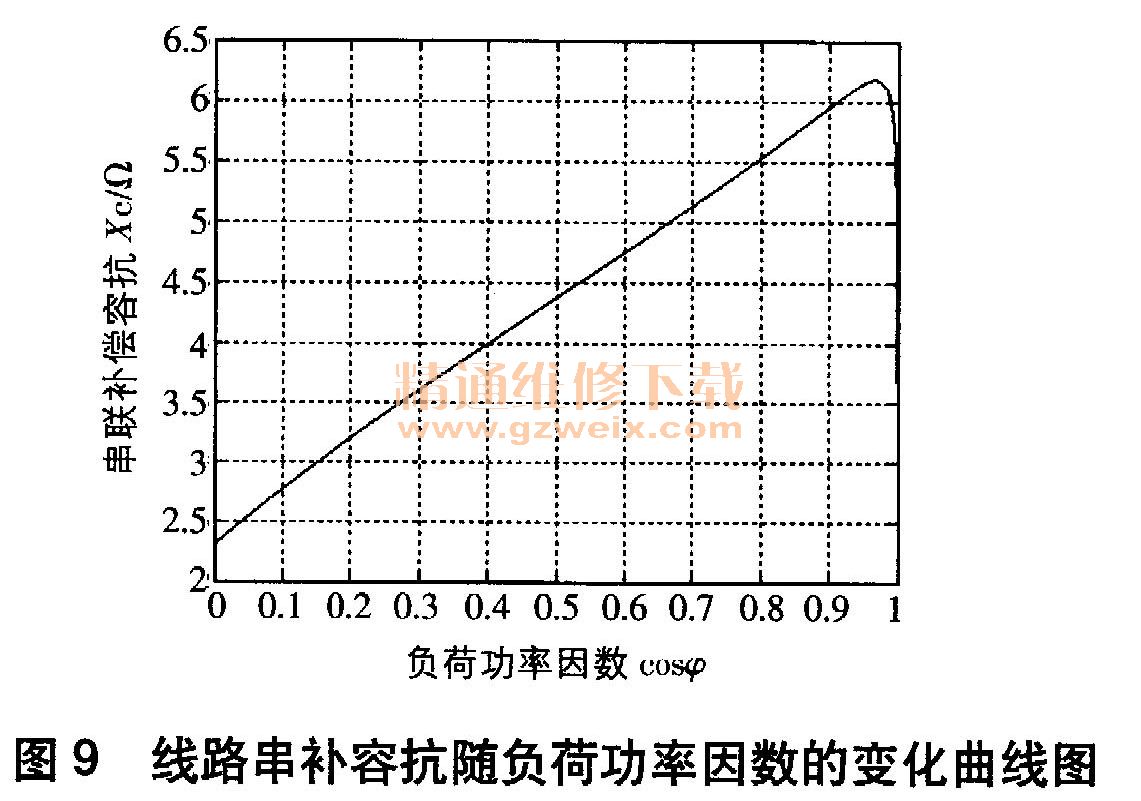

    （3）当负荷功率S = 2MVA，功率因数cosψ = 0. 81.0，线路长度l = 15 km时，为维持线路末端电压为9. 3 kV，所需串补电容器容抗的变化曲线如图9所示。

    由仿真结果可知，随着负荷功率因数的升高，为维持线路末端电压在一定水平，所需的串补电容器容抗先增加后减少。

    3 结束语
    采用电容器串补装置能有效提高线路末端电压，特别是在负荷功率因数较低时。电容器串补装置适用于导体截面积较大（大于70mm2 ）、负荷波动大而频繁、功率因数偏低的35kV或10kV较长线路。(精通电工网）
