摘要：母线电压互感器二次侧总空开故障引起保护装置电压异常时，传统的倒闸操作检修方式不能满足快速恢复异常电压的需求，严重降低了电网运行的可靠性，对此提出3种在保护电压持续采样的前提下进行空开更换的设想，并基于回路并接原理，设计了一种带电更换母线电压互感器电压空开的检修基座，以有效降低此类空开故障对电网运行带来的风险。

    1 问题提出

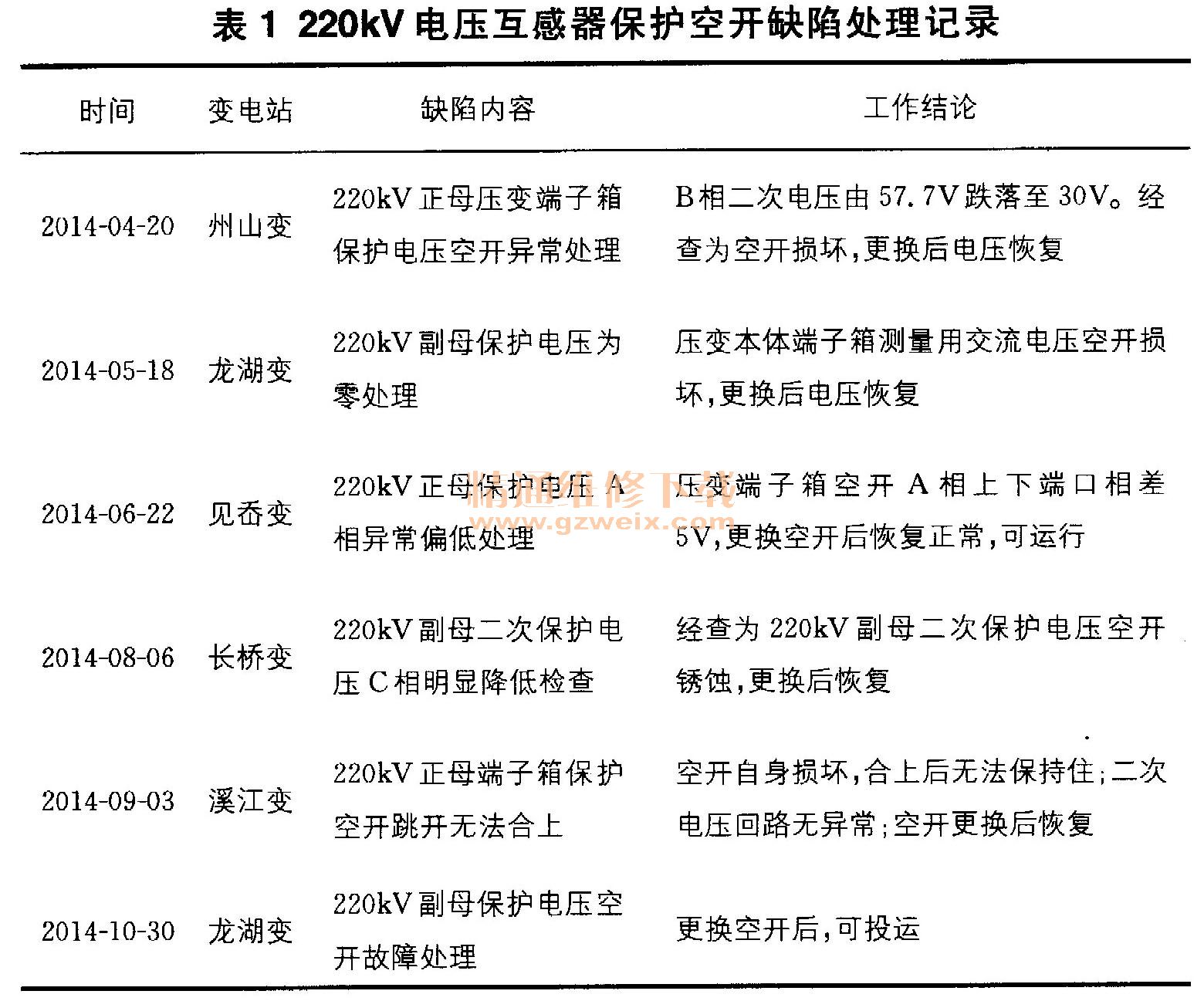

    某公司在2014年共6次对220kV变电站电压互感器保护空开进行了异常更换工作，见表1。

    倒闸操作是延缓保护电压恢复的主要原因。对于检修部门，母线二次电压异常是紧急缺陷，需要快速处理，但是当前的检修方式不能保障电压恢复的及时性，严重影响了保护的正常工作和电网的安全运行。以更换母线互感器保护用电压总空开为例，完整的工作流程如图1所示。

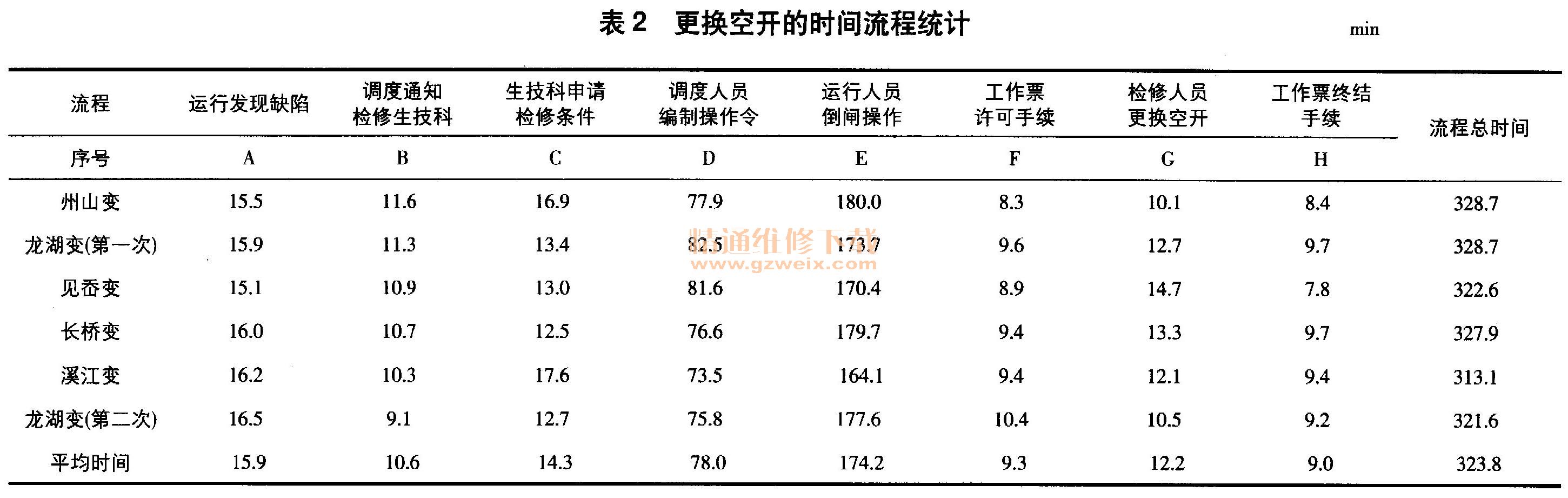

    根据图1统计各环节用时，结果见表2，倒闸操作和编制操作令两项工作就占据了77. 9％的电压恢复工作用时，是导致电压恢复工作延缓的主要原因。为此，本文提出在保护电压持续采样（不进行倒闸操作）的前提下进行空开更换的设想，目的是设计一种带电更换母线电压互感器电压空开的检修装置，以降低此类空开故障对电网运行带来的风险。

    2 方案提出与对比
    2.1方案一：便携式组合箱
    将电压互感器二次侧常用的几种电压空开安装在小型组合箱内，空开的上下接线槽用导线引至接线柱，组合箱如图2所示。更换原空开时，用导线将组合箱内空开（备用空开）并联到原空开在端子排上的接人点，此时备用空开可取代原空开功能临时运行，随后拆除原空开在端子排上的接线并用胶布包好，如此即实现了原空开在不带电条件下的拆除和更换。恢复过程与此相反。
