实现智能变电站SV/GOOSE虚端子回路可视化的探讨
来源:电工技术  作者:佚名  2017-06-06 14:58:57

    3 SV/GOOSE虚端子可视化的实现方案
    智能变电站使常规的端子及端子排消失、保护二次回路不存在,取而代之的是基于网络及光纤传输的数字信号间信息的交互。这种差异性的存在,使得基于现有知识结构的智能变电站人员调试及运维存在较大困难,也造成了智能变电站建设中难堪的局面。二次系统的调试与维护相对于传统站更复杂,工作效率更低,对运维人员要求更高,因此有必要对智能变电站虚端子回路可视化。

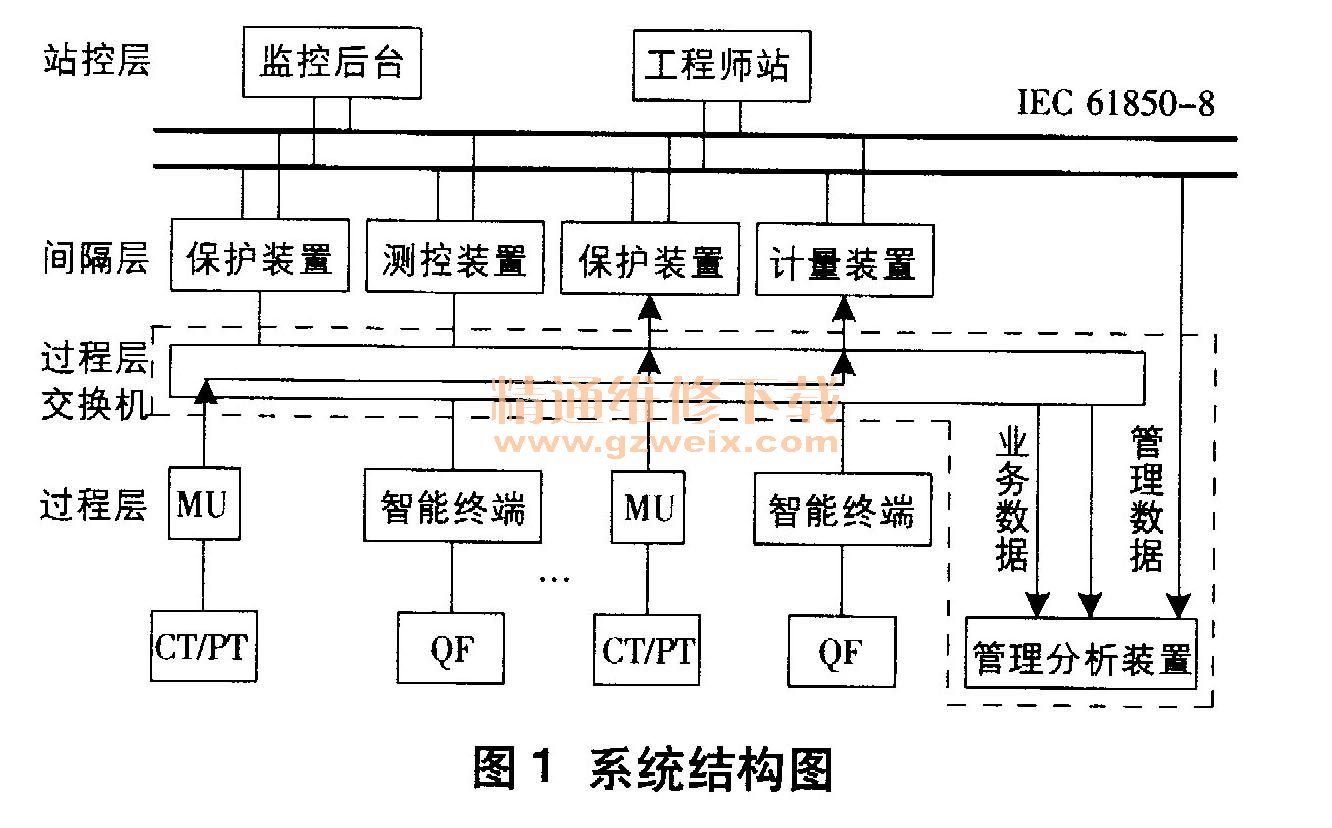

    虚端子回路中,各IED发送的网络报文经过程层交换机转发后被1到多个IED接收,相当于输入、输出虚端子经光纤和交换机构成的实路径构成回路。增加一管理分析装置后,过程层交换机实现变电站内业务数据(SV、GOOSE报文)交换的同时将业务数据转发至管理分析装置。管理分析装置还接收过程层交换机和站控层的管理数据,并结合业务数据对虚端子回路实路径进行在线监视,即可对智能变电站虚端子回路实现可视化。因此,本系统由过程层交换机和管理分析装置组成,其总体结构如图1中虚线框所示。

    3.1过程层交换机
    过程层交换机结构如图2所示。数据交换模块负责交换机基本的数据交换处理,支持16个百兆光纤端口、2个千兆光纤端口,采用存储转发模式工作,缓存空间应不小于6MB,存储转发延时小于4s。管理模块实现交换机的管理、配置、调试及交换机的高级应用功能。

    3.2管理分析装置

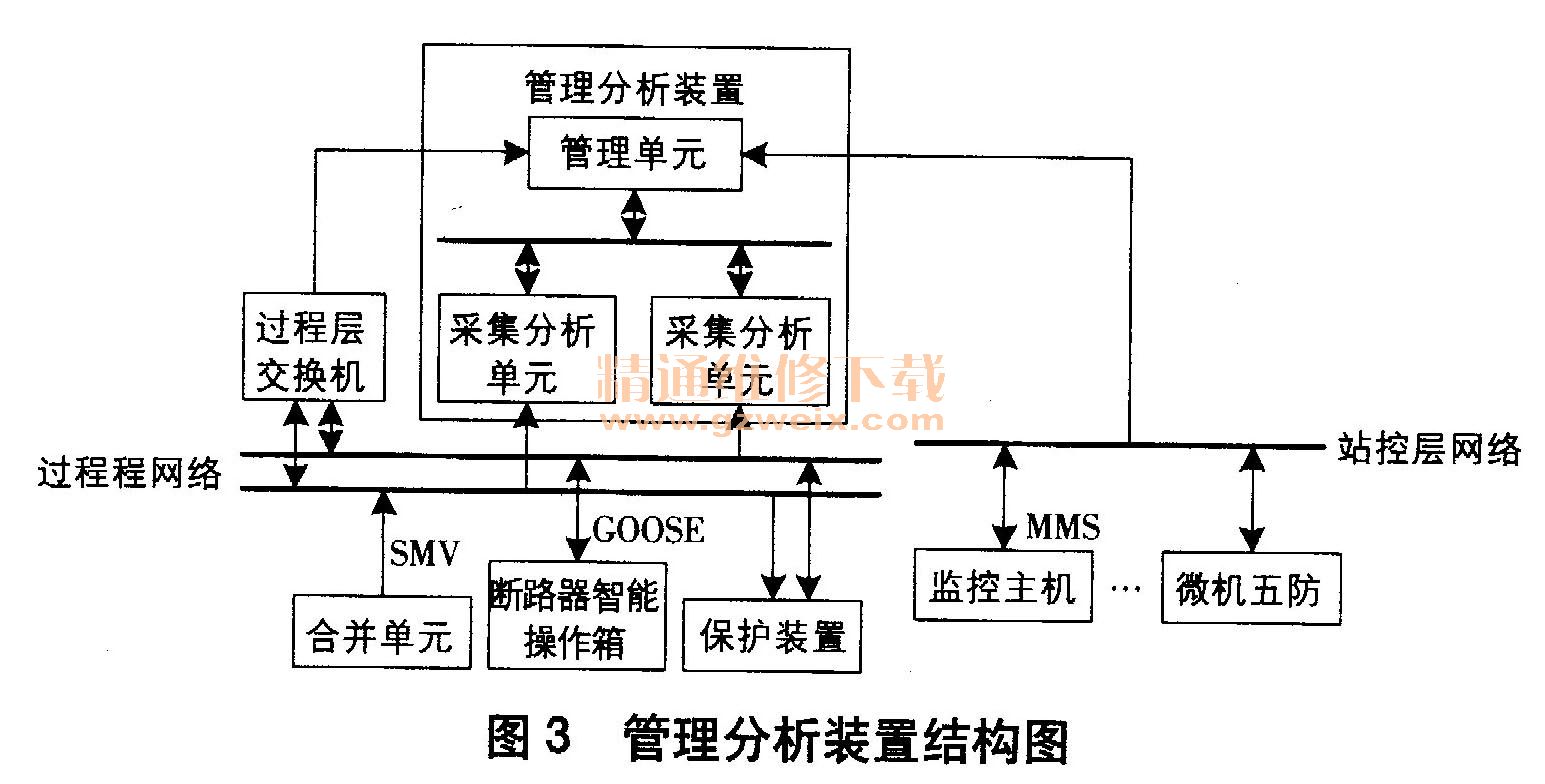

    管理分析装置结构如图3所示,由1个管理单元和若干个采集分析单元组成。管理单元实时监视过程层交换机的端口状态,并从站控层网络获取当前电压、电流、开关状态,这些信息统称为管理数据。采集分析单元接入过程层业务数据,同时接收来自管理单元的管理数据,通过两者的结合进行虚端子回路实路径的在线监视。每个采集分析单元监视若干个实路径,1个回路是指从源装置输出端口发出报文,到所有接收这些报文的输入端口的实路径。

    4 结束语
    我国智能电网发展迅速,并根据自身国情不断进步和发展,在IEC 6185。通信体系、规约基础上进行了扩展。国内智能变电站交换设备、保护、测控等厂商均根据智能电网技术的发展不断对相应设备进行升级换代,因此从智能电网的长期安全稳定运行角度来说,对智能变电站虚端子回路进行可视化具有迫切的需求。
