3 系统应用

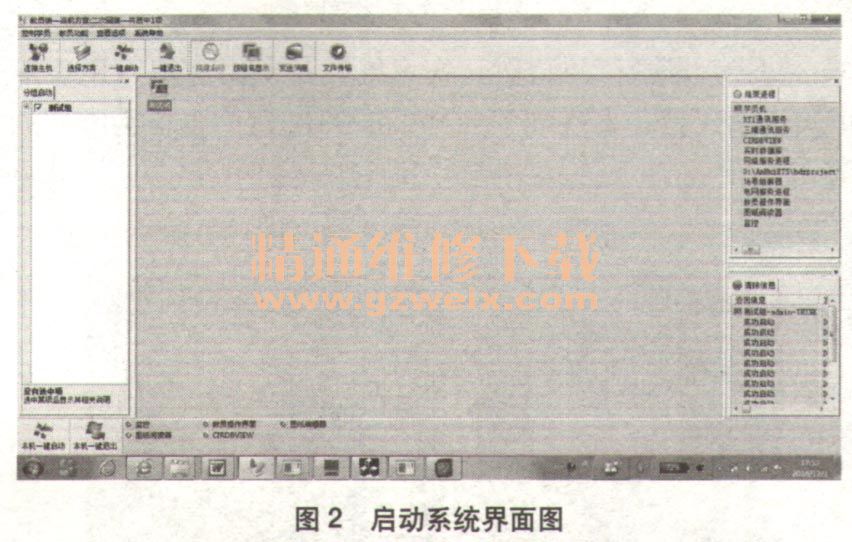

变电站二次回路仿真实训系统根据继电保护岗位的培训要求，基于实际变电站，将二次回路工作场景（变电站三维场景）和主要工具（图纸、万用表等）结合起来，从读图、学习回路动作逻辑到回路缺陷查找和处理，提供由浅至深针对各类人群不同需求的培训。下面以闭锁重合闸回路故障为例介绍该系统在技能培训中的应用。启动系统界面如图2所示。
等三维画面显示正常（出现一次或二次设备）后，在教员操作界面（如图3所示）上点击“培训模式启动”。

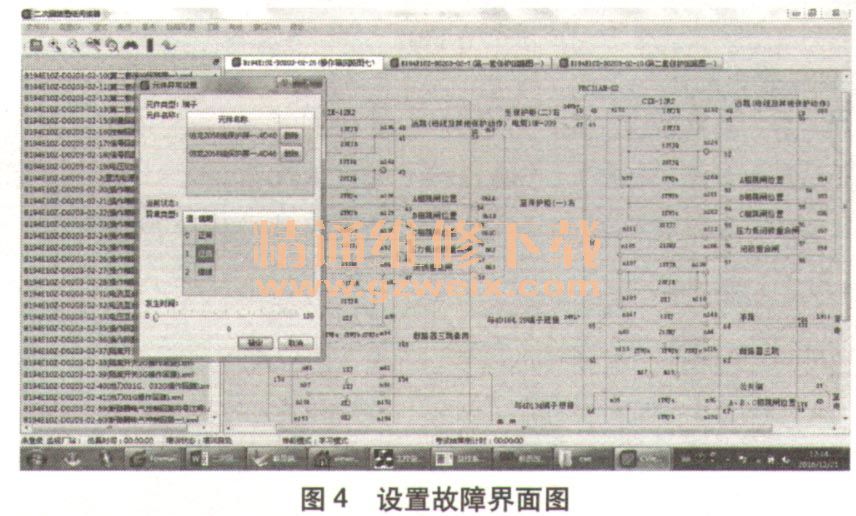

二次回路动态图纸中设置故障界面如图4所示。在修路保护屏一4D40和4D46端子之间设置短路故障。

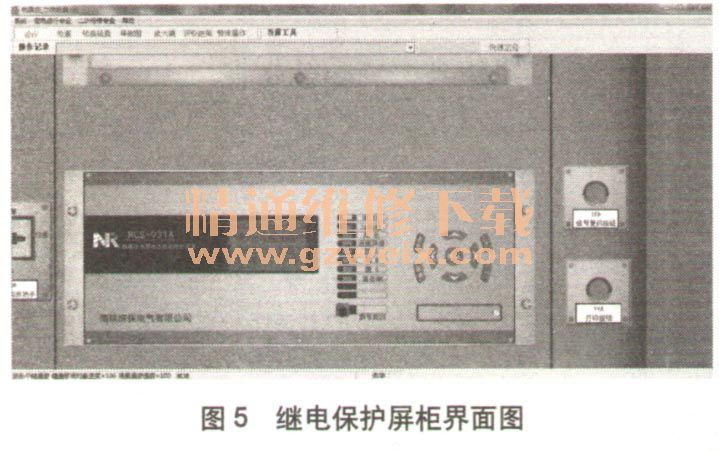

继电保护屏上的重合闸信号灯熄灭、液晶屏上的重合闸充电指示显示放电，如图5所示。

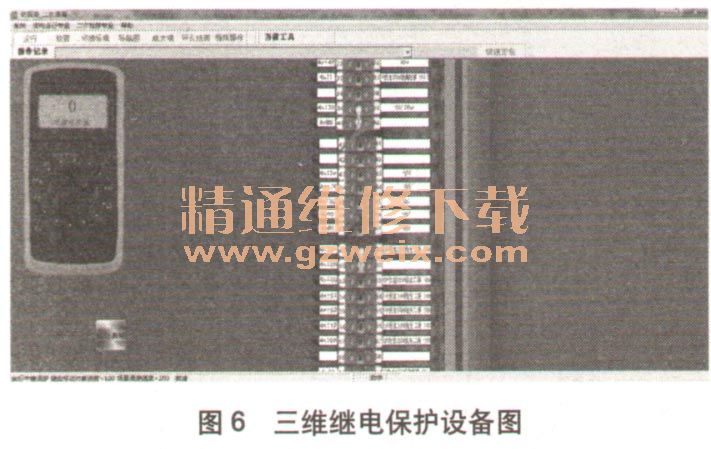

初步判断故障点位置，在三维设备上用虚拟万用表模拟测量电气量，发现端子4D40和4D46之间电压为零，如图6所示。

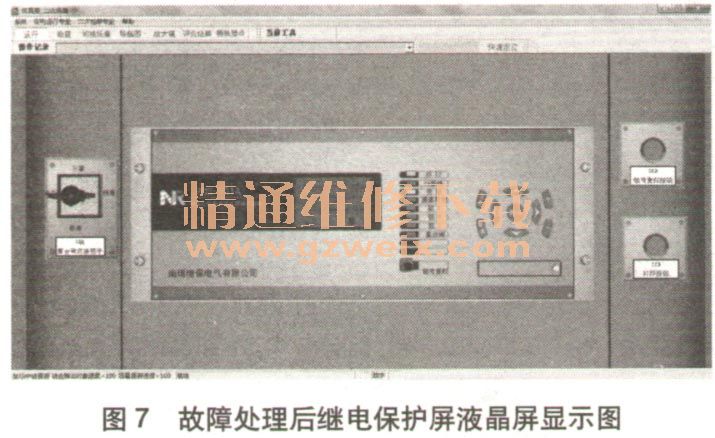

找到故障点后，再用虚拟工具去修复、处理故障，故障处理后继电保护屏液晶屏显示状态恢复，如图7所示。
通过培训案例，说明变电站二次回路仿真培一训系统可在二次回路读图、消缺知识和技能培训、二次回路故障排查思路的培养、二次回路故障对设备影响等方面培训二次技术人员，提高他们分析与处理故障的能力，为后续上真实设备实操节省时间和成本，提高了综合效率。
4 结束语
变电站二次回路仿真实训系统是基于虚拟现实技术，覆盖二次回路图纸查阅、理论培训、操作技能练习的全方位仿真培训系统，尤其是二次回路缺陷查找及处理，能与传统的实操训练方式相补充，为继电保护相关工作人员提供了一个真实性更好、形象更逼真、使用更方便的培训工具和技能考核平台，可在较短培训周期里收到更好的培训效果，对于保障电网安全稳定运行、减少事故的发生都具有重要的意义。
