摘要:本文分析目前智能变电站中二次设备安全措施执行过程中存在的问题,提出一套二次设备安全措施执行方法,总结了智能变电站设备维护经验,为今后智能变电站的进一步发展提供了现场经验与技术借鉴。
鉴于数字化变电站运维过程中的二次设备安全措施执行及运维逻辑思路与传统有着较大差异,所以有必要对数字化变电站二次设备运维过程的二次安全措施执行进行分析及研究,并提出一些有效措施,以提高智能变电站保护测控装置的运行安全性及可靠性。
1 智能变电站结构特点
(1)结构网络化。智能变电站建立在IEC 61850通信规范基础上,实现了一次设备智能化和二次设备网络化,继电保护功能不再由单一装置实现,而由合并单元、继电保护装置、智能终端通过光纤连接组成一个系统来实现。较为彻底的数字化变电站中,结构按智能变电站模式分为站控层、过程层、间隔层,采用光纤以太网交换机负责各装置间的通信及连接,实现相关装置的信息互联及GOOSE跳合闸命令控制,二次回路全由光纤代替。智能变电站模拟信号全部数字化,二次设备保留检修压板,与传统结构变电站有着明显区别,因而二次安全措施执行方也不一样。
(2)规约报文的大量应用。在传统变电站中,主要通过电缆实现各回路的接入、跳合闸命令的收发,而数字化变电站大量采用光纤、光以太网交换机。传统的电缆采样回路(如CT/PT)在数字化变电站中由合并单元采集并通过SV报文在网络上传输实现。传统的电缆跳闸命令及控制回路在数字化变电站中采用GOOSE报文实现,通过可靠的GOOSE报文机制保障保护装置跳闸命令的可靠性,确保网络延时达到保护装置可靠性要求。在智能变电站中,规约信息及报文已得到广泛应用,其重要性不可小视。
2 智能变电站设备运维安全措施可靠性分析
2.1 安全措施分类
在传统变电站,二次安全措施主要为断开相关CT、PT回路端子联片,同时用绝缘胶布封贴涉及联跳回路的出口回路,做好防止误碰措施。而在数字化变电站,数字化保护装置及二次装置可采取投入装置置检修硬压板、拔出装置背板光纤、退出装置GOOSE接收控制字、退出装置相关功能软压板等安全措施。
2.2二次安全措施执行方案
鉴于平铺站数字化设备与传统保护在设备定检、运维等方面存在较大差异,为更高效、安全地开展数字化变电站的维护与检修工作,提出了针对数字化智能设备的二次安全措施执行方案。
2.2.1主变保护定检安全措施
主变保护GOOSE/SV网络结构如图1所示。
在智能变电站,装置间互联通过光纤网络来实现。主变保护定检时,因无法保证其与站内其它运行装置有明显断开点,故需执行一些措施,以保证定检工作安全开展。
(1)以工作票的方式要求将主变保护A/B、变高智能终端I/II、变高合并单元I/II、变低合并智能终端I/II的装置置检修压板投入,投入时需注意#2主变变低有2个分支。
(2)以工作票的方式要求在10kV分段保护中退出对应的主变保护AgocbOB02GOOSE接收软压板(主变A保护跳低压侧分段)、主变保护BgocbOB02GOOSE接收软压板(主变B保护跳低压侧分段)。
(3)以工作票的方式要求退出10kV备自投装置软压板。
(4)以工作票的方式要求退出低频低压减载装置的低频功能硬压板、低压功能硬压板。
(5)以二次措施单的方式要求退出变低智能终端电压二次端子(硬回路、双套)。
2.2.2备投装置定检安全措施

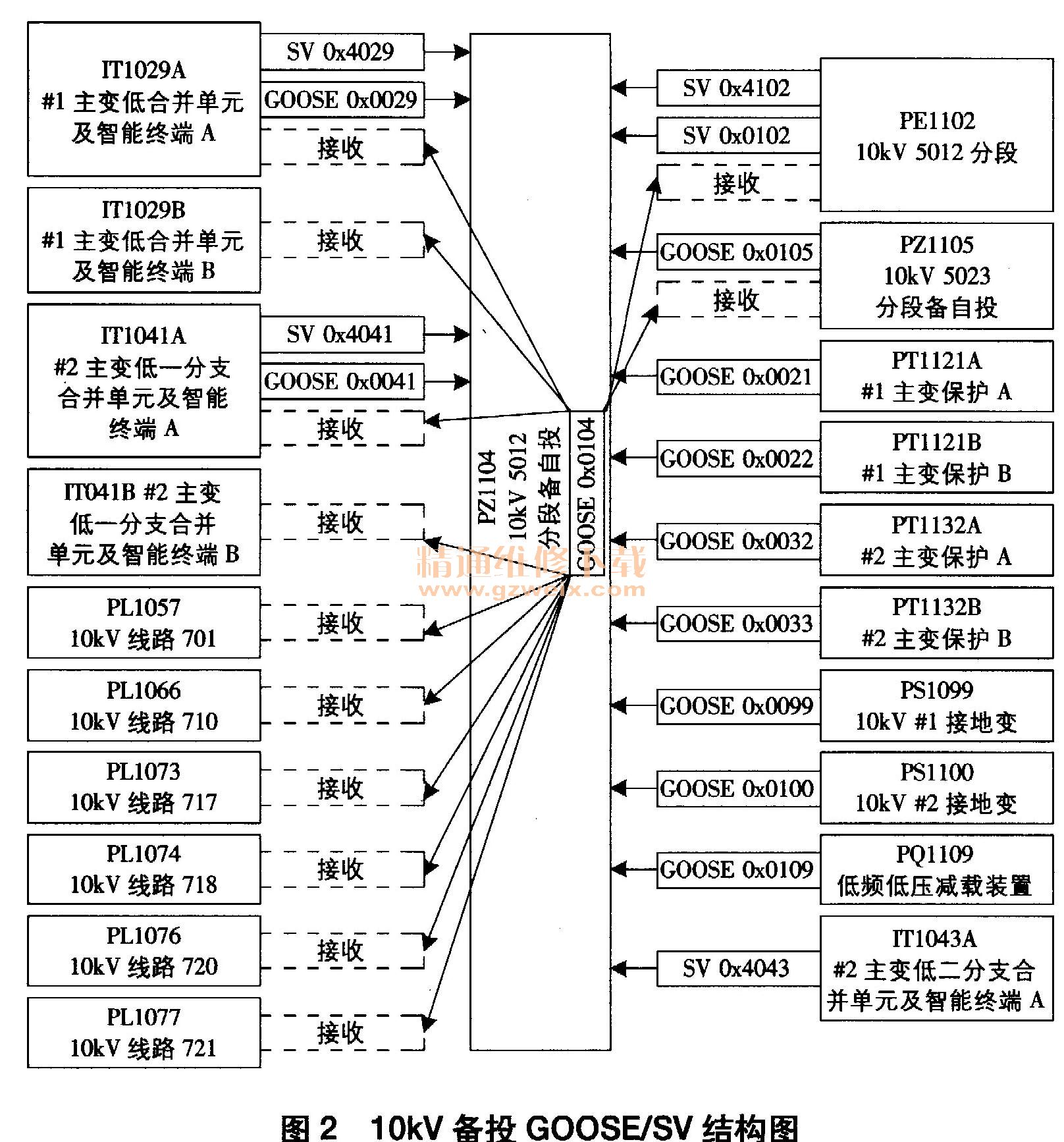

10kV备投装置GOOSE/SV网络结构如图2所示。
