2 关键技术
2.1基于关键字编码对发送设备的自动查找

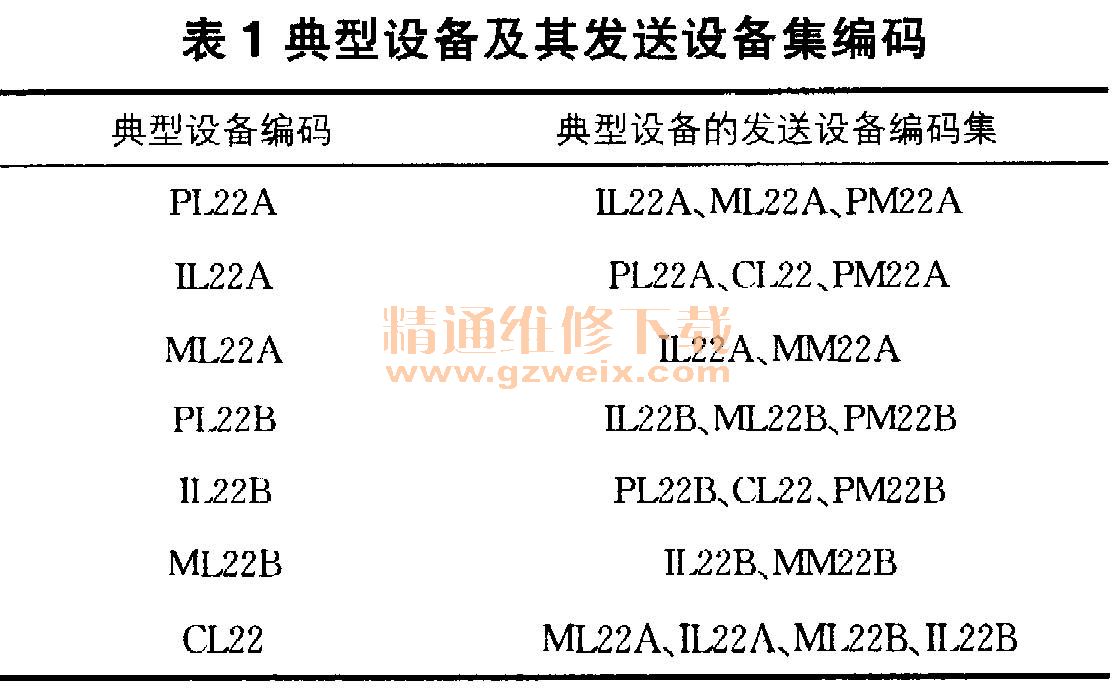

总结典型间隔各装置的发送设备集，得到各设备的发送设备集编码，为了区分同间隔内的A, B套设备，在编码时先判断设备描述是否包含套数关键词（A或B），若包含则在编码的第5位字符加上A或B。一个典型的220kV线路间隔的典型设备及其发送设备集编码见表1。
根据基于关键字的设备描述编码方法，由当前变电站的所有设备的描述给出设备编码。针对待设计间隔每个待设计IED，带着其编码到典型间隔编码表中找到完全相同的接收设备编码，自动得到该设备的各发送设备编码集。针对找到的各发送设备编码集，对每个发送设备进行编码，将其反向映射到当前待设计变电站的对应设备中文描述。
若该发送设备编码等于当前待设计IED所在间隔中某设备编码，则找到了当前待设计间隔中某设备作为当前待设计IED的一个发送设备。若该发送设备编码在当前待设计设备IED所在间隔中未找到，则在全站设备中查找相同的发送设备编码。
将当前待设计设备编码前4位字符和发送设备编码前4位字符，形成一个待设计关联对。
2.2目标关联对的快速搜索优化方法

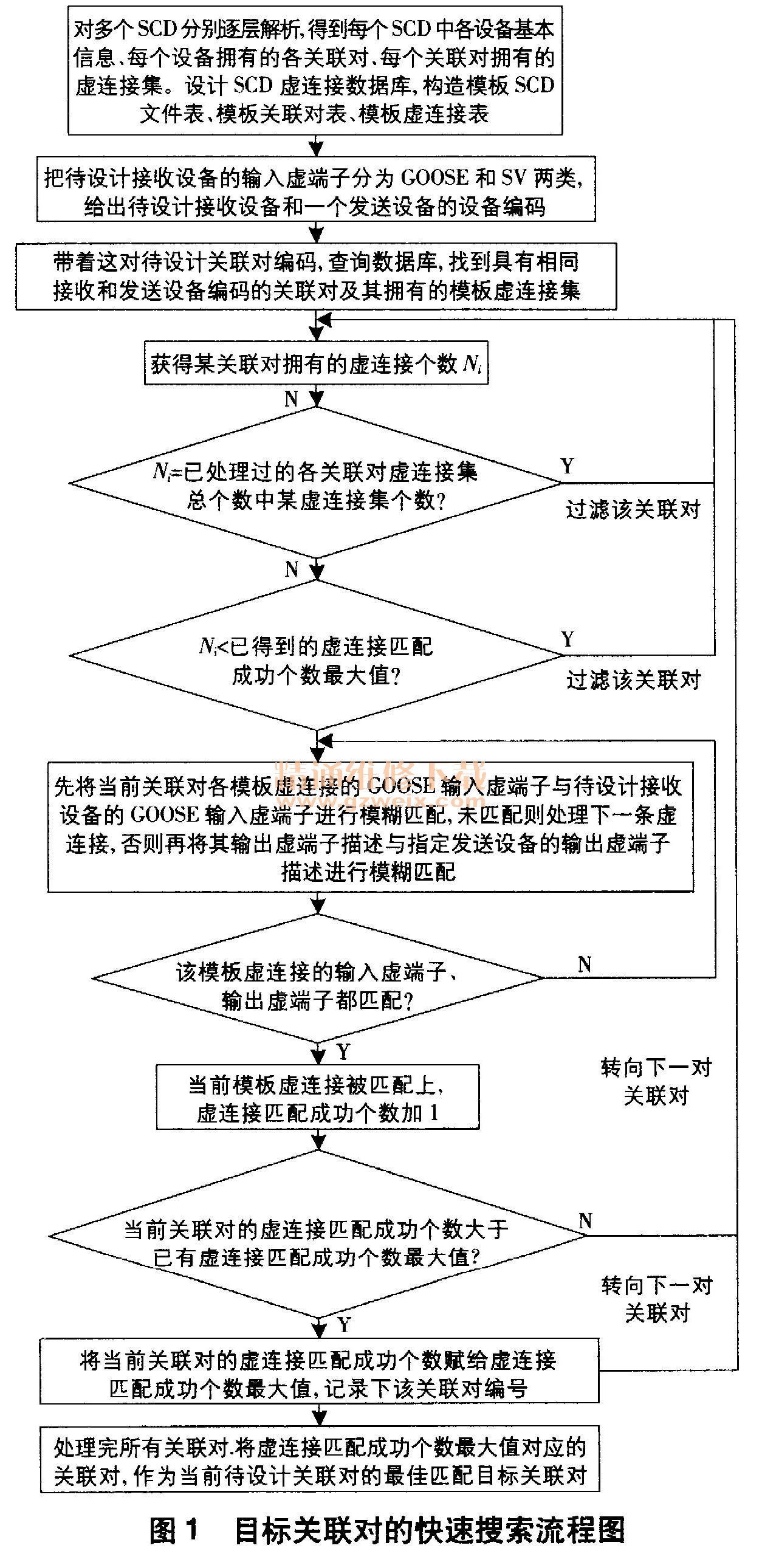

带着某待设计IED的一个待设计关联对编码查询数据库，找到具有相同接收和发送设备编码的那些模板关联对及其虚连接集，流程如图1所示。依次处理各数据库中相同模板关联对，对于某相同模板关联对，若发现其与已处理过关联对的虚连接总个数相同（由于类似间隔类似设备的虚连接个数往往相同），或发现其虚连接总个数小于已得到的虚连接匹配成功个数的最大值，则说明该模板关联对作用不大，过滤后，跳到下一个。
事先把待设计IED的虚端子分为GOOSE, SV两类。将相同模板关联对中每个模板虚连接的输入虚端子描述与待设计接收IED中同类型输入虚端子描述（或引用）进行比较，避免非同类虚端子间比较，可大大减少比较次数。若两者匹配，则再将模板虚连接的输出虚端子描述与发送设备的输出虚端子描述进行比较；若仍匹配，则说明该条虚连接被匹配成功，给该关联对的虚连接匹配成功个数加1。若该个数大于已有的虚连接匹配成功个数最大值，则用它替代后者。
处理完所有相同关联对后，将虚连接匹配成功个数最大值对应的模板关联对作为目标关联对。随后，类似处理完待设计IED的各关联对。
2.3目标关联对虚连接的搜索策略
对于某待设计关联对，从不同角度利用历史SCD中各相关关联对及其虚连接，提供按虚端子描述或引用分别匹配的选项；对于虚端子描述匹配，又提供了精确匹配或模糊匹配的选项；对于目标关联对的各虚连接，提供了虚连接全保留、输入输出虚端子描述与引用4项至少1项相同、输入输出虚端子描述与引用4项都相同的选项，以达到获得原始目标关联对各虚连接、只获得精确匹配成功虚连接的不同目标。
若某条模板虚连接为匹配成功或全保留，则把原关联对中模板虚连接的输入虚端子引用与描述转换为当前待设计IED中该输入虚端子引用与描述（同时也保存了其原始虚端子引用与描述，以便在界面上进行对照显示），模板虚连接的输出虚端子引用与描述替换为待设计发送IED中对应的该输出虚端子描述引用与描述，从而达到生成目标虚连接的目的。在界面上分GOOSE和SV两类，为当前待设计IED分类显示出自动生成的目标虚连接。
