3 虚端子辅助自动生成工具的主要功能
    3.1基于关键字的设备描述编码
    在辅助生成虚连接前，先在历史SCD的所有IED中找到与当前待设计IED最相似IED。由于设计人员只给出IED中文描述，因此为了在模板SCD数据库中准确找到相似设备，需对待设计IED设备编码，并与SCD中所有IED的英文名进行匹配。

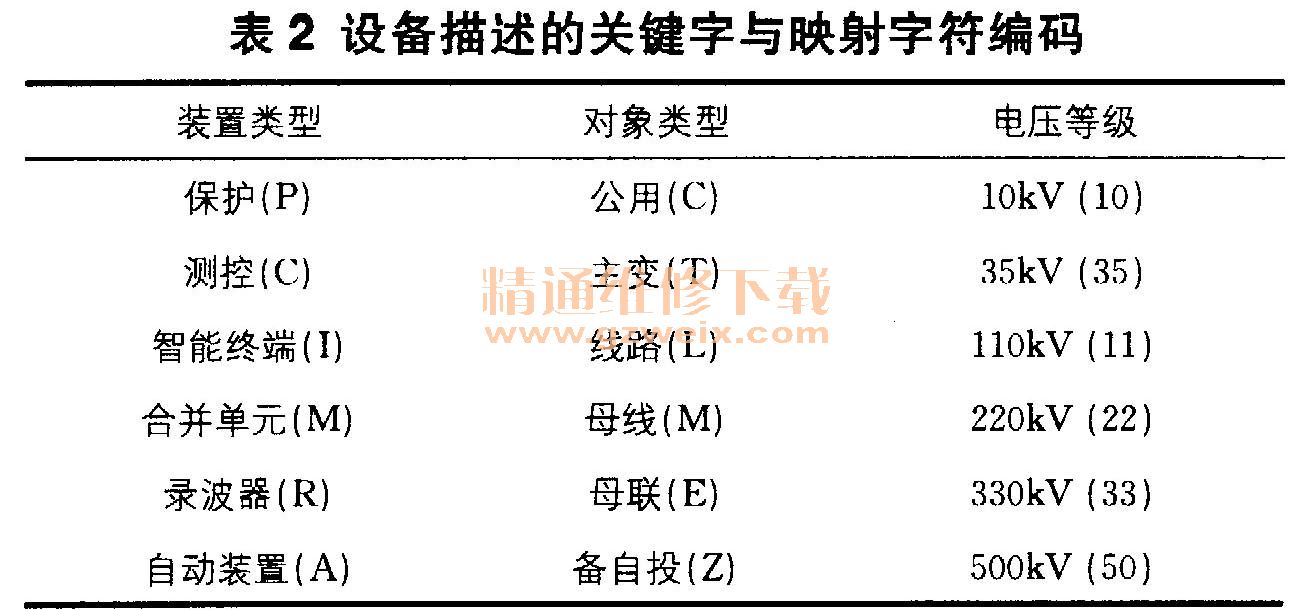

    将待设计IED的中文描述映射为4位字符，将它们与SCD中各IED英文名前4位字符进行匹配，若完全一致，则代表两个装置相似。具体做法为：依次判断待设计IED中文描述是否包含某装置类型关键字、某对象类型关键字、某电压等级关键字，若不包含某类关键字则认定映射失败，若同时包含则将其映射为对应字符，见表2。

    根据映射规则，一个设备描述为“220kV榄安线路智能终端A”，包含装置类型关键字“智能终端”、对象类型关键字“线路”、电压等级关键字“220”，该设备映射的字符为“IL22”，模板中与其相似的IED为“IL2201A”、“IL2201B”、“IL2202A”、“IL2202B”。

    3.2利用典型设备间订阅关系自动获取发送设备
    借鉴文献，根据典型间隔的信息流图，给出每个设备的各发送设备的关联信息，形成每个设备的发送设备编码集。将典型设备与其发送设备间的订阅关系，预先保存到一个参数配置文件。以间隔为单位，每行第一个设备为接收设备编码，其后是等号，等号后是各发送设备编码。一个220kV线路间隔中接收设备的各发送设备的例子如下：
    [220kV线路间隔]
      PL22A＝ML22A IL22A PM22A
      ML22A＝IL22A MM22A
      IL22A＝PL22A CI-22 PM22A
    当某变电站设备数量很多时，手工为每个接收设备指定其发送设备，显得较繁琐。当设计人员选择各接收设备后，程序从参数配置文件读取每个设备的预设发送设备编码集，在当前变电站本间隔与相关间隔找到相应的发送设备，即实现为其自动指定发送设备，设计人员再稍加修正。
    3.3设计SCD模板数据库
    一个SCD包含几千条虚连接，虚端子辅助设计方法尽可能多利用已有SCD。由于要存储几十万条虚连接，因此必须采用数据库存储。SQLite是一款轻型的数据库，占用资源非常低，处理速度快。
    本文设计了多张表存放SCD模板文件的数据，分别是SCD文件表、模板关联对表、模板虚连接表。SCD文件表用于表示模板SCD文件名及对应的整数编号；模板关联对表包含各SCD中所有设备关联对的基本信息；模板虚连接表存储一个关联对编码在各SCD对应的虚连接。
    解析历史SCD中各设备间的关联信息，形成模板设备关联对及其虚连接集。首先，从某SCD中读出其中所有设备，获得各设备的虚连接集，一条虚连接的结构包含接收设备、输入虚端子描述、输入虚端子引用、输出虚端子描述、输出虚端子引用、发送设备。然后，解析该SCD的虚连接数据集，形成模板关联对，每个模板关联对包含发送设备编码及其中文描述、接收设备编码及其中文描述、关联对拥有的所有虚连接（包含当前发送设备发送至当前接收设备的所有虚连接）。
